Vacuum blowers SB

Manufacturer	SCHMALZ
Description	Vacuum blower
Part number	10.04.01.00065
Selection	SB 75 105 0.37 IE1

CAD models

Request for quotation

Product selection

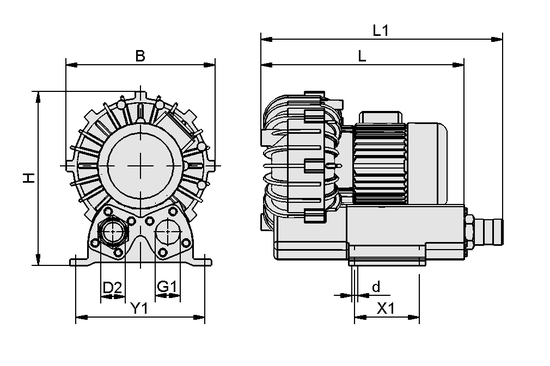

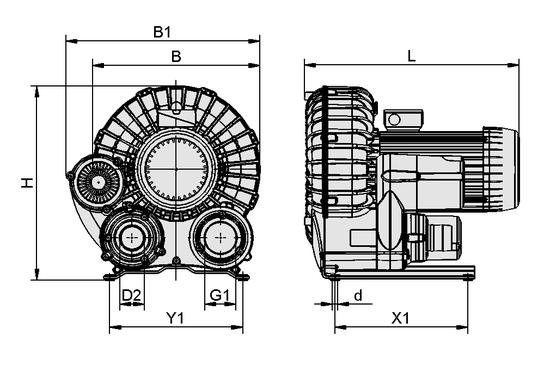

Index	Selector	Type	B (mm)	B1 (mm)	d (mm)	D2 (mm)	G1	G5	H (mm)	H2 (mm)	L (mm)	L1 (mm)	X1 (mm)	Y1 (mm)
1	1	SB 75 105 0.37 IE1	232	-	9	38	G1-1/4''-IG	-	271	-	316.4	-	100	200
2	2	SB 130 125 0.75 IE3-TYP1	264	295.3	10.2	40	G1-1/2''-IG	-	309	-	387	-	240	240
3	3	SB 130 125 0.75 IE3-TYP3	264	295.3	10.2	40	G1-1/2''-IG	-	309	-	387	-	240	240
4	4	SB 160 115 0.9 IE3-TYP2	264	295.3	10.2	40	G1-1/2''-IG	-	309	-	387	-	240	240
5	5	SB 180 215 1.5 IE3-TYP1	306	317	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
6	6	SB 180 215 1.5 IE3-TYP3	306	317	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
7	7	SB 230 230 1.8 IE3-TYP2	306	317	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
8	8	SB 325 265 3 IE3-TYP1	370	439	10.2	60	G2''-IG	-	426	-	494	-	290	290
9	9	SB 325 265 3 IE3-TYP3	370	439	10.2	60	G2''-IG	-	426	-	494	-	290	290
10	10	SB 390 245 3.6 IE3-TYP2	370	439	10.2	60	G2''-IG	-	426	-	494	-	290	290
11	11	SB 390 315 4 IE3-TYP1	390	452	12	60	G2''-IG	-	454	-	501	-	310	310
12	12	SB 390 315 4 IE3-TYP3	390	452	12	60	G2''-IG	-	454	-	502	-	310	310
13	13	SB 470 290 4.8 IE3-TYP2	390	452	12	60	G2''-IG	-	454	-	502	-	310	310
14	14	SB 510 200 4 IE3-TYP1	474	496	12	76	G2''-IG	-	524	-	512	-	310	310
15	15	SB 510 200 4 IE3-TYP3	474	496	12	75	G2''-IG	-	523	-	496	-	310	310
16	16	SB 610 175 4.8 IE3-TYP2	474	496	12	75	G2''-IG	-	523	-	496	-	310	310

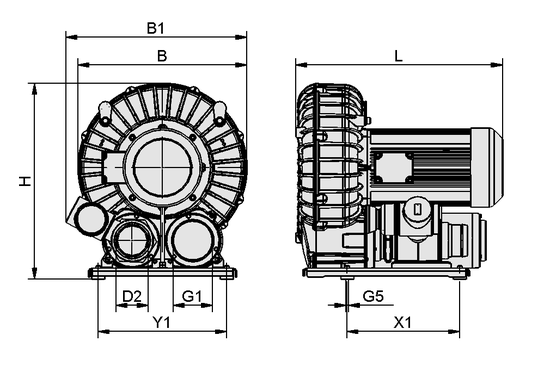

17	17	SB 750 300 7.5 IE3-TYP1	496	548	-	100	G4''-IG	M8-IG	596	-	614	-	350	400
18	18	SB 750 300 7.5 IE3-TYP3	496	548	-	100	G4''-IG	M8-IG	596	-	614	-	350	400
19	19	SB 900 280 9 IE3-TYP2	496	548	-	100	G4''-IG	M8-IG	596	-	614	-	350	400
20	20	SB 1050 290 11 IE3-TYP1	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400
21	21	SB 1050 290 11 IE3-TYP3	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400
22	22	SB 1250 270 13.2 IE3-TYP2	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400
23	23	SB 90 330 1.5 IE3-TYP1	306	316.7	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
24	24	SB 90 330 1.5 IE3-TYP3	306	316.7	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
25	25	SB 110 350 1.8 IE3-TYP2	306	316.7	10.2	60	G1-1/2''-IG	-	357	-	431	-	240	240
26	26	SB 195 440 3 IE3-TYP1	390	452	12	60	G2''-IG	-	454	-	489	-	310	310
27	27	SB 195 440 3 IE3-TYP3	390	452	12	60	G2''-IG	-	454	-	489	-	310	310
28	28	SB 235 400 3.6 IE3-TYP2	390	452	12	60	G2''-IG	-	454	-	489	-	310	310
29	29	SB 260 410 4 IE3-TYP1	474	495	12	60	G2''-IG	-	524	-	512	-	310	310
30	30	SB 260 410 4 IE3-TYP3	474	495	12	60	G2''-IG	-	523	-	496	-	310	310
31	31	SB 305 400 4.8 IE3-TYP2	474	495	12	60	G2''-IG	-	523	-	496	-	310	310
32	32	SB 370 390 5.5 IE3-TYP1	496	535	-	75	G4''-IG	M8-IG	596	-	563	-	350	400
33	33	SB 370 390 5.5 IE3-TYP3	496	535	-	75	G4''-IG	M8-IG	596	-	563	-	350	400
34	34	SB 440 360 6.6 IE3-TYP2	496	535	-	75	G4''-IG	M8-IG	596	-	563	-	350	400
35	35	SB 520 390 11 IE3-TYP1	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400
36	36	SB 520 390 11 IE3-TYP3	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400
37	37	SB 610 390 13.2 IE3-TYP2	525	563	-	100	G4''-IG	M8-IG	611	-	643	-	350	400

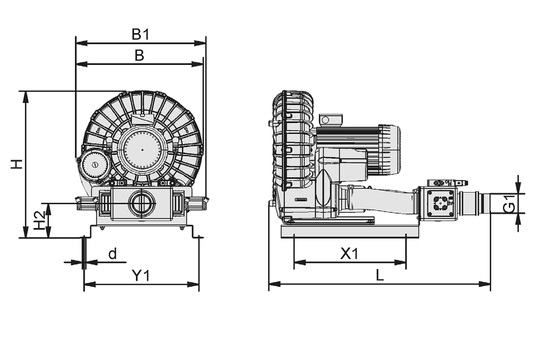

38	38	SB 235 400 3.6 IE3-Typ2 ER	452	495	13	-	G2''-AG	-	504	134	798	-	435	446
39	39	SB 510 200 4 IE3-Typ1 ER	496	507	13	-	G2-1/2''-AG	-	573	134	860	-	435	446
40	40	SB 260 410 4 IE3-Typ1 ER	496	497	13	-	G2''-AG	-	573	134	795	-	435	446
41	41	SB 260 445 4 IE3-Typ1	-	496	12	60	G2''-IG	-	524	-	512	-	310	310
42	42	SB 305 400 4.8 IE3-Typ4	474	496	12	60	G2''-IG	-	523	-	496	-	310	310
43	43	SB 235 400 3.6 IE3-Typ4	390	452	12	60	G2''-IG	-	454	-	495	-	310	310
44	44	SB 260 445 4 IE3-Typ1 ER	496	497	13	-	G2''-AG	-	574	134	790	-	435	446
45	45	SB 390 315 4 IE3-Typ1 ER	452	505	13	-	G2-1/2''-AG	-	504	134	863	-	435	446
46	46	SB 390 315 4 IE3-Typ3 ER	452	505	13	-	G2-1/2''-AG	-	504	134	863	-	435	446
47	47	SB 195 440 3 IE3-Typ3 ER	452	495	13	-	G2''-AG	-	504	134	798	-	435	446
48	48	SB 195 440 3 IE3-Typ1 ER	452	495	13	-	G2''-AG	-	504	134	798	-	435	446
49	49	SB 110 350 1.8 IE3-Typ2 ER	322	480	13	-	G2''-AG	-	415	134	775	-	435	446
50	50	SB 370 390 5.5 IE3-Typ1 ER	537	559	13	-	G2-1/2''-AG	-	646	134	1146	-	730	506
51	51	SB 370 390 5.5 IE3-Typ3 ER	537	559	13	-	G2-1/2''-AG	-	646	134	1146	-	730	506
52	52	SB 440 360 6.6 IE3-Typ2 ER	537	559	13	-	G2-1/2''-AG	-	646	134	1146	-	730	506
53	53	SB 260 410 4 IE3-Typ3 ER	496	497	13	-	G2''-AG	-	573	134	795	-	435	446
54	54	SB 305 400 4.8 IE3-Typ2 ER	496	497	13	-	G2''-AG	-	573	134	795	-	435	446
55	55	SB 325 265 3 IE3-Typ1 ER	439	502	13	-	G2''-AG	-	476	134	798	-	435	446
56	56	SB 325 265 3 IE3-Typ3 ER	439	502	13	-	G2''-AG	-	476	134	798	-	435	446
57	57	SB 390 245 3.6 IE3-Typ2 ER	439	502	13	-	G2''-AG	-	476	134	798	-	435	446
58	58	SB 470 290 4.8 IE3-Typ2 ER	452	505	13	-	G2-1/2''-AG	-	504	134	863	-	435	446
59	59	SB 510 200 4 IE3-Typ3 ER	496	507	13	-	G2-1/2''-AG	-	573	134	860	-	435	446
60	60	SB 610 175 4.8 IE3-Typ2 ER	496	507	13	-	G2-1/2''-AG	-	573	134	860	-	435	446
61	61	SB 75 105 IE2-TYP1	232	-	9	40	G1-1/4''-IG	-	271	-	332	392	100	200
62	62	SB 765 280 7.5 IE3-TYP1	496	591	-	100	G4-IG	M8-IG	596	-	634	867	350	400
63	63	SB 765 280 7.5 IE3-TYP3	496	591	-	100	G4-IG	M8-IG	596	-	634	867	350	400
64	64	SB 915 280 9 IE3-TYP 2	496	591	-	100	G4-IG	M8-IG	596	-	634	867	350	400
65	65	SB 1050 290 11 IE3-TYP1	626	-	-	100	G4-IG	M8-IG	611	-	663	1039	350	400
66	66	SB 1050 290 11 IE3-TYP3	626	-	-	100	G4-IG	M8-IG	611	-	663	1039	350	400
67	67	SB 1240 260 13.2 IE3-TYP2	626	-	-	100	G4-IG	M8-IG	611	-	663	1039	350	400
68	68	SB 375 390 5.5 IE3-TYP1	496	545	-	76	G4-IG	M8-IG	596	-	583	817	350	400
69	69	SB 375 390 5.5 IE3-TYP3	496	545	-	76	G4-IG	M8-IG	596	-	583	817	350	400
70	70	SB 435 340 6.6 IE3-TYP 2	496	545	-	76	G4-IG	M8-IG	596	-	583	817	350	400
71	71	SB 510 390 11 IE3-TYP1	525	604	-	100	G4-IG	M8-IG	611	-	654	878	350	400
72	72	SB 510 390 11 IE3-TYP3	525	604	-	100	G4-IG	M8-IG	611	-	654	878	350	400
73	73	SB 605 390 13.2 IE3-TYP2	525	604	-	100	G4-IG	M8-IG	611	-	654	878	350	400
