夹具用定位销 精密级自由指定型 带肩型DAFTANA/DAFTAND系列
| 制造商 | 深圳市仕瑞达自动化设备有限公司 |
|---|---|
| 描述 | 夹具用定位销 精密级自由指定型 带肩型 DAFTANA3-P3-B2-L5-T2 |
| 零件号 | DAFTANA3-P3-B2-L5-T2 |
产品选择

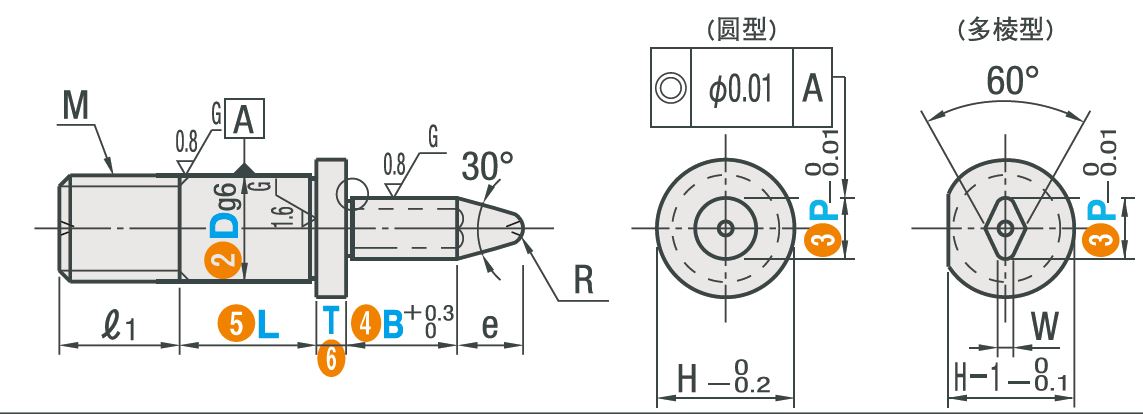

| D | P | B | L | T | H | l1 | R | M | W | |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3.0～4.0 | 2.0～16.0 | 5～10 | 2.0～10.0 | 6 | 5 | 1 | M3 | - | |
| 4 | 3.0～5.0 | 2.0～20.0 | 5～10 | 2.0～10.0 | 7 | 6 | 1 | M4 | - | |
| 5 | 3.0～6.0 | 2.0～24.0 | 5～10 | 2.0～10.0 | 8 | 6 | 1 | M5 | - | |
| 6 | 3.0～8.0 | 2.0～28.0 | 5～10 | 2.0～10.0 | 9 | 6 | 1 | M6 | - | |
| 8 | 3.0～10.0 | 2.0～35.0 | 5～10 | 2.0～10.0 | 11 | 10 | 1.5 | M8 | - | |
| 10 | 5.0～12.0 | 3.0～35.0 | 8～15 | 2.0～10.0 | 13 | 12 | 2 | M10 | - | |
| 12 | 7.0～14.0 | 3.0～35.0 | 10～18 | 2.0～10.0 | 15 | 15 | 3 | M12 | - | |
| 16 | 13.0～18.0 | 5.0～35.0 | 12～20 | 2.0～10.0 | 19 | 18 | 4 | M16 | - | |
| 20 | 16.0～22.0 | 5.0～35.0 | 15～20 | 2.0～10.0 | 23 | 22 | 4 | M20 | - | |
| 3 | 3.0～4.0 | 2.0～16.0 | 5～10 | 2.0～10.0 | 6 | 5 | 1 | M3 | 1～2 |
型号
P值
B 值
止转位置及其扳手槽加工
变更前端角度
增加退刀槽
L值
T 值
磨损槽加工
Rc 值
30
变更肩上部R
无变更
SC 值
RTC 值
0
