Spindel- und Lagerungstechnik Fraureuth GmbH

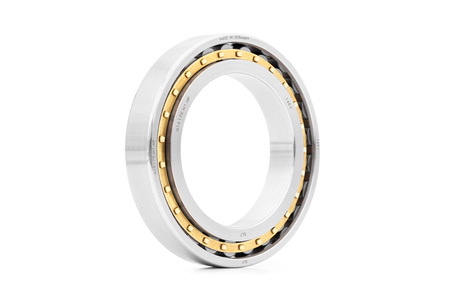

High precision cylindrical roller bearings, single row

Manufacturer	Spindel- und Lagerungstechnik Fraureuth GmbH
Description	High precision cylindrical roller bearings, single row with tapered bore, taper 1:12
Part Number	N1056K.M1.HP
Bore Ø d (mm)	280
Outer Ø D (mm)	420
Width B (mm)	65
Dynamic load rating (kN)	705
Static load rating (kN)	1150

Speed limit - grease (rpm)	2000
Speed limit - oil (rpm)	2400
Weight (kg)	30,4
Raceway Ø E (mm)	384
Rib Ø J (mm)	329,3
rs min (mm)	4
s (mm)	8,1

CAD modelleri

Fiyat teklif talebi

Ürün seçimi

Index	Selector	Part Number	Bore Ø d (mm)	Outer Ø D (mm)	Width B (mm)	Dynamic load rating (kN)	Static load rating (kN)	Speed limit - grease (rpm)	Speed limit - oil (rpm)	Weight (kg)	Raceway Ø E (mm)	Rib Ø J (mm)	rs min (mm)	s (mm)
1	1	N1006K.M1.HP	30	55	13	20,7	21,1	20000	24000	0,13	48,5	38,7	0,6	1,9
2	2	N1007K.M1.HP	35	62	14	25,8	27,7	18000	20000	0,17	55	44,4	0,6	2
3	3	N1008K.M1.HP	40	68	15	29,9	32,8	16000	18000	0,21	61	49,7	0,6	2,1
4	4	N1009K.M1.HP	45	75	16	35,4	40,2	15000	17000	0,26	67,5	55,4	0,6	2,2
5	5	N1910K.M1.HP	50	72	12	22,4	27,5	15000	17000	0,15	66,5	57,9	0,6	1,8
6	6	N1010K.M1.HP	50	80	16	36,3	42,6	14000	16000	0,28	72,5	60,5	0,6	2,2
7	7	N1911K.M1.HP	55	80	13	25	31,5	14000	16000	0,21	73,5	64,1	1	1,9
8	8	N1011K.M1.HP	55	90	18	41,3	49,9	12000	14000	0,44	80,5	67,7	1	2,5
9	9	N1912K.M1.HP	60	85	13	26	34	13000	15000	0,22	78,5	69,1	1	1,9
10	10	N1012K.M1.HP	60	95	18	45,1	57,1	11000	13000	0,47	85,5	72,6	1	2,5
11	11	N1913K.M1.HP	65	90	13	29	40	12000	14000	0,24	83,5	74,1	1	1,9
12	12	N1013K.M1.HP	65	100	18	44,9	57,3	11000	13000	0,5	90,5	77,6	1	2,5
13	13	N1914K.M1.HP	70	100	16	36,5	49	11000	13000	0,38	92,5	81	1	2,3
14	14	N1014K.M1.HP	70	110	20	64,7	81,3	10000	12000	0,67	100	83,9	1	2,5
15	15	N1915K.M1.HP	75	105	16	38	53	10000	12000	0,41	97	86	1	2,3
16	16	N1015K.M1.HP	75	115	20	66,3	85,4	9500	11000	0,71	105	88,9	1	2,5
17	17	N1916K.M1.HP	80	110	16	39	56	9500	11000	0,43	102,5	91	1	2,3
18	18	N1016K.M1.HP	80	125	22	76,8	98,9	8500	9500	1	113,5	95,8	1	3
19	19	N1917K.M1.HP	85	120	18	51,8	75,1	8500	9500	0,6	110,5	97,9	1	2,5
20	20	N1017K.M1.HP	85	130	22	78,6	104	8000	9000	1,04	118,5	100,7	1	3
21	21	N1918K.M1.HP	90	125	18	52,6	77,9	8500	9500	0,63	115,5	102,9	1	2,5
22	22	N1018K.M1.HP	90	140	24	93,6	125	7500	8500	1,39	127	107,6	1,1	3,2
23	23	N1919K.M1.HP	95	130	18	53,3	80,5	8000	9000	0,66	120,5	107,9	1	2,5
24	24	N1019K.M1.HP	95	145	24	95,8	130	7000	8000	1.34	132	112,6	1,1	3,2
25	25	N1920K.M1.HP	100	140	20	77,4	113	7000	8000	0.89	130	114,2	1	2,5
26	26	N1020K.M1.HP	100	150	24	97,2	135	6700	7500	1,39	137	117,6	1,1	3,2
27	27	N1921K.M1.HP	105	145	20	78,7	117	6700	7500	0,93	135	119,2	1	2,5
28	28	N1021K.M1.HP	105	160	26	113	158	6300	7000	1,82	145,5	124,5	1,1	3,4
29	29	N1922K.M1.HP	110	150	20	79,9	121	6700	7500	0,96	140	123,9	1	2,5
30	30	N1022K.M1.HP	110	170	28	140	190	6000	6700	2,23	155	130,8	1,1	3,4
31	31	N1924K.M1.HP	120	165	22	95,4	147	6000	6700	1,33	153,5	135,6	1	3
32	32	N1024K.M1.HP	120	180	28	148	209	5600	6300	2,45	165	140,8	1,1	3,4
33	33	N1926K.M1.HP	130	180	24	112	174	5300	6000	1,77	167	147,7	1,1	3,2
34	34	N1026K.M1.HP	130	200	33	182	258	5000	5600	3,62	182	154,6	1,1	4,2
35	35	N1928K.M1.HP	140	190	24	118	191	4500	5000	1,89	177	158	1,1	3,2
36	36	N1028K.M1.HP	140	210	33	186	270	4300	4800	3,83	192	164,6	1,1	4,2
37	37	N1930K.M1.HP	150	210	28	153	244	4500	5000	2,93	194	171,7	1,1	3,6
38	38	N1030K.M1.HP	150	225	35	212	315	4300	4800	4,71	205,5	176,5	1,5	4,4
39	39	N1932K.M1.HP	160	220	28	158	260	4300	4800	3,13	204	181,7	1,1	3,6
40	40	N1032K.M1.HP	160	240	38	245	358	4000	4500	5,79	220	187,8	1,5	4,6
41	41	N1934K.M1.HP	170	230	28	160	268	3800	4300	3,23	214	191,6	1,1	3,6
42	42	N1034K.M1.HP	170	260	42	299	443	3600	4000	7,7	237	200,9	2,1	5
43	43	N1936K.M1.HP	180	250	33	215	349	3600	4000	4,82	232	204,8	1,1	4,2
44	44	N1036K.M1.HP	180	280	46	370	544	3400	3800	9,96	255	214,1	2,1	5,6
45	45	N1938K.M1.HP	190	260	33	218	361	3400	3800	5	242	214,8	1,1	4,2
46	46	N1038K.M1.HP	190	290	46	379	569	3200	3600	10,4	265	224,1	2,1	5,6
47	47	N1940K.M1.HP	200	280	38	268	445	3200	3600	6	259	228,5	1,5	4,8
48	48	N1040K.M1.HP	200	310	51	407	619	3000	3400	13,7	281	239,1	2,1	6,4
49	49	N1944K.M1.HP	220	300	38	277	476	3000	3400	7,63	279	248,5	1,5	4,8
50	50	N1044K.M1.HP	220	340	56	514	778	2600	3000	17,9	310	261,7	3	6,6
51	51	N1948K.M1.HP	240	320	38	291	521	2800	3200	8,22	299	268,5	1,5	4,8
52	52	N1048K.M1.HP	240	360	56	540	850	2400	2800	19,2	330	281,7	3	6,6
53	53	N1952K.M1.HP	260	360	46	440	754	2400	2800	16,82	334	295,4	1,5	5,4
54	54	N1052K.M1.HP	260	400	65	670	1060	2200	2600	28,6	364	309,3	4	8,1
55	55	N1956K.M1.HP	280	380	46	455	804	2200	2600	14,61	354	313,1	1,5	5,4
56	56	N1056K.M1.HP	280	420	65	705	1150	2000	2400	30,4	384	329,3	4	8,1
57	57	N1960K.M1.HP	300	420	56	613	1070	1900	2200	23,1	390	341,7	3	6,6
58	58	N1060K.M1.HP	300	460	74	900	1440	1800	2000	43	420	355,7	4	8,7
59	59	N1964K.M1.HP	320	440	56	635	1140	1800	2000	24,9	410	361,7	3	6,6
60	60	N1064K.M1.HP	320	480	74	920	1510	1700	1900	45,2	440	375,7	4	8,7
61	61	N1968K.M1.HP	340	460	56	657	1210	1700	1900	26,3	430	381,7	3	6,6
62	62	N1068K.M1.HP	340	520	82	1110	1800	1600	1800	60,7	475	402,7	5	9,3
63	63	N1972K.M1.HP	360	480	56	665	1250	1600	1800	27,5	450	401,7	3	6,6
64	64	N1072K.M1.HP	360	540	82	1130	1880	1500	1700	64,4	495	421,6	5	9,3
65	65	N1076K.M1.HP	380	560	82	1160	1970	1400	1600	66,8	515	441,6	5	9,3
66	66	N1080K.M1.HP	400	600	90	1430	2460	1300	1500	86,2	550	470	5	10,4
67	67	N1084K.M1.HP	420	620	90	1450	2520	1300	1500	90,7	570	489,7	5	10,4
68	68	HCN1006K.M1.HP	30	55	13	20,7	19,5	26000	31000	0,12	48,5	38,7	0,6	1,9
69	69	HCN1007K.M1.HP	35	62	14	25,8	25,5	23000	26000	0,15	55	44,4	0,6	2
70	70	HCN1008K.M1.HP	40	68	15	29,9	30,3	21000	23000	0,19	61	49,7	0,6	2,1
71	71	HCN1009K.M1.HP	45	75	16	35,4	37,1	20000	22000	0,23	67,5	55,4	0,6	2,2
72	72	HCN1010K.M1.HP	50	80	16	36,3	39,3	18000	21000	0,25	72,5	60,5	0,6	2,2
73	73	HCN1011K.M1.HP	55	90	18	41,3	46	16000	18000	0,4	80,5	67,7	1	2,5
74	74	HCN1012K.M1.HP	60	95	18	45,1	52,6	14000	17000	0,41	85,5	72,6	1	2,5
75	75	HCN1013K.M1.HP	65	100	18	44,9	52,8	14000	17000	0,45	90,5	77,6	1	2,5
76	76	HCN1014K.M1.HP	70	110	20	64,7	75	13000	16000	0,59	100	83,9	1	2,5
77	77	HCN1015K.M1.HP	75	115	20	66,3	78,8	12000	14000	0,63	105	88,9	1	2,5
78	78	HCN1016K.M1.HP	80	125	22	76,8	91,3	11000	12000	0,88	113,5	95,8	1	3
79	79	HCN1917K.M1.HP	85	120	18	51,8	69,3	11000	12000	0,541	110,5	97,9	1	2,5
80	80	HCN1017K.M1.HP	85	130	22	78,6	95,6	10000	12000	0,92	118,5	100,7	1	3
81	81	HCN1918K.M1.HP	90	125	18	52,6	71,8	11000	12000	0,567	115,5	102,9	1	2,5
82	82	HCN1018K.M1.HP	90	140	24	93,6	115	9800	11000	1,23	127	107,6	1,1	3,2
83	83	HCN1919K.M1.HP	95	130	18	53,3	74,2	10000	12000	0,595	120,5	107,9	1	2,5
84	84	HCN1019K.M1.HP	95	145	24	95,8	120	9100	10000	1,2	132	112,6	1,1	3,2
85	85	HCN1920K.M1.HP	100	140	20	77,4	104	9100	10000	0,782	130	114,2	1	2,5
86	86	HCN1020K.M1.HP	100	150	24	97,2	124	8700	9800	1,23	137	117,6	1,1	3,2
87	87	HCN1921K.M1.HP	105	145	20	78,7	108	8700	9800	0,814	135	119,2	1	2,5
88	88	HCN1021K.M1.HP	105	160	26	113	145	8200	9100	1,61	145,5	124,5	1,1	3,4
89	89	HCN1922K.M1.HP	110	150	20	79,9	112	8700	9800	0,84	140	123,9	1	2,5
90	90	HCN1022K.M1.HP	110	170	28	140	176	7800	8700	1,94	155	130,8	1,1	3,4
91	91	HCN1924K.M1.HP	120	165	22	95,4	135	7800	8700	1,17	153,5	135,6	1	3
92	92	HCN1024K.M1.HP	120	180	28	148	193	7300	8200	2,14	165	140,8	1,1	3,4
