14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ

Fabricant	EMILE MAURIN
Désignation	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-10-3
Référence fabricant	14-1033-10-3
Couleur	Noir

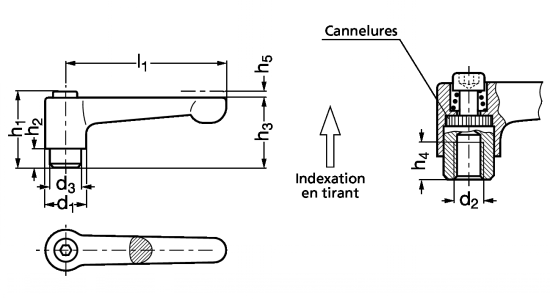

d1 (mm)	10,5
d2	M3
d3 (mm)	8

h1 (mm)	18,5
h2 (mm)	2
h3 (mm)	16,5
h4 (min.) (mm)	5
h5 (mm)	3
l1 (mm)	22

Modeli CAD

Zahtevek za ponudbo

Izbirnik izdelkov

Index	CAD	Selector	Référence fabricant	Désignation	Couleur	d1 (mm)	d2	d3 (mm)	h1 (mm)	h2 (mm)	h3 (mm)	h4 (min.) (mm)	h5 (mm)	l1 (mm)
1	CAD ni na voljo	1	14-1033-10-3	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-10-3	Noir	10,5	M3	8	18,5	2	16,5	5	3	22
2	CAD ni na voljo	12	14-1033-10-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-10-4	Noir	10,5	M4	8	18,5	2	16,5	5	3	22
3	CAD ni na voljo	23	14-1033-10-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-10-5	Noir	10,5	M5	8	18,5	2	16,5	5	3	22
4	CAD ni na voljo	34	14-1033-13-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-13-4	Noir	13	M4	10	24,5	4	22	9	3,5	30
5	CAD ni na voljo	45	14-1033-13-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-13-5	Noir	13	M5	10	24,5	4	22	9	3,5	30
6	CAD ni na voljo	49	14-1033-13-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-13-6	Noir	13	M6	10	24,5	4	22	9	3,5	30
7	CAD ni na voljo	50	14-1033-14-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-14-4	Noir	13	M4	10	24,5	4	22	9	3,5	45
8	CAD ni na voljo	51	14-1033-14-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-14-5	Noir	13	M5	10	24,5	4	22	9	3,5	45
9	CAD ni na voljo	52	14-1033-14-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-14-6	Noir	13	M6	10	24,5	4	22	9	3,5	45
10	CAD ni na voljo	2	14-1033-18-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-18-6	Noir	17,5	M6	13,5	31	6,5	28,5	11	4	63
11	CAD ni na voljo	3	14-1033-18-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-18-8	Noir	17,5	M8	13,5	31	6,5	28,5	11	4	63
12	CAD ni na voljo	4	14-1033-22-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-22-8	Noir	21	M8	16	36	8	34	14	4	78
13	CAD ni na voljo	5	14-1033-22-10	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1033-22-10	Noir	21	M10	16	36	8	34	14	4	78
14	CAD ni na voljo	6	14-1032-10-3	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-10-3	Orange	10,5	M3	8	18,5	2	16,5	5	3	22
15	CAD ni na voljo	7	14-1032-10-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-10-4	Orange	10,5	M4	8	18,5	2	16,5	5	3	22
16	CAD ni na voljo	8	14-1032-10-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-10-5	Orange	10,5	M5	8	18,5	2	16,5	5	3	22
17	CAD ni na voljo	9	14-1032-13-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-13-4	Orange	13	M4	10	24,5	4	22	9	3,5	30
18	CAD ni na voljo	10	14-1032-13-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-13-5	Orange	13	M5	10	24,5	4	22	9	3,5	30
19	CAD ni na voljo	11	14-1032-13-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-13-6	Orange	13	M6	10	24,5	4	22	9	3,5	30
20	CAD ni na voljo	13	14-1032-14-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-14-4	Orange	13	M4	10	24,5	4	22	9	3,5	45
21	CAD ni na voljo	14	14-1032-14-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-14-5	Orange	13	M5	10	24,5	4	22	9	3,5	45
22	CAD ni na voljo	15	14-1032-14-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-14-6	Orange	13	M6	10	24,5	4	22	9	3,5	45
23	CAD ni na voljo	16	14-1032-18-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-18-6	Orange	17,5	M6	13,5	31	6,5	28,5	11	4	63
24	CAD ni na voljo	17	14-1032-18-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-18-8	Orange	17,5	M8	13,5	31	6,5	28,5	11	4	63
25	CAD ni na voljo	18	14-1032-22-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-22-8	Orange	21	M8	16	36	8	34	14	4	78
26	CAD ni na voljo	19	14-1032-22-10	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1032-22-10	Orange	21	M10	16	36	8	34	14	4	78
27	CAD ni na voljo	20	14-1034-10-3	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-10-3	Rouge	10,5	M3	8	18,5	2	16,5	5	3	22
28	CAD ni na voljo	21	14-1034-10-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-10-4	Rouge	10,5	M4	8	18,5	2	16,5	5	3	22
29	CAD ni na voljo	22	14-1034-10-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-10-5	Rouge	10,5	M5	8	18,5	2	16,5	5	3	22
30	CAD ni na voljo	24	14-1034-13-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-13-4	Rouge	13	M4	10	24,5	4	22	9	3,5	30
31	CAD ni na voljo	25	14-1034-13-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-13-5	Rouge	13	M5	10	24,5	4	22	9	3,5	30
32	CAD ni na voljo	26	14-1034-13-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-13-6	Rouge	13	M6	10	24,5	4	22	9	3,5	30
33	CAD ni na voljo	27	14-1034-14-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-14-4	Rouge	13	M4	10	24,5	4	22	9	3,5	45
34	CAD ni na voljo	28	14-1034-14-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-14-5	Rouge	13	M5	10	24,5	4	22	9	3,5	45
35	CAD ni na voljo	29	14-1034-14-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-14-6	Rouge	13	M6	10	24,5	4	22	9	3,5	45
36	CAD ni na voljo	30	14-1034-18-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-18-6	Rouge	17,5	M6	13,5	31	6,5	28,5	11	4	63
37	CAD ni na voljo	31	14-1034-18-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-18-8	Rouge	17,5	M8	13,5	31	6,5	28,5	11	4	63
38	CAD ni na voljo	32	14-1034-22-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-22-8	Rouge	21	M8	16	36	8	34	14	4	78
39	CAD ni na voljo	33	14-1034-22-10	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1034-22-10	Rouge	21	M10	16	36	8	34	14	4	78
40	CAD ni na voljo	35	14-1030-10-3	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-10-3	Gris	10,5	M3	8	18,5	2	16,5	5	3	22
41	CAD ni na voljo	36	14-1030-10-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-10-4	Gris	10,5	M4	8	18,5	2	16,5	5	3	22
42	CAD ni na voljo	37	14-1030-10-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-10-5	Gris	10,5	M5	8	18,5	2	16,5	5	3	22
43	CAD ni na voljo	38	14-1030-13-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-13-4	Gris	13	M4	10	24,5	4	22	9	3,5	30
44	CAD ni na voljo	39	14-1030-13-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-13-5	Gris	13	M5	10	24,5	4	22	9	3,5	30
45	CAD ni na voljo	40	14-1030-13-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-13-6	Gris	13	M6	10	24,5	4	22	9	3,5	30
46	CAD ni na voljo	41	14-1030-14-4	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-14-4	Gris	13	M4	10	24,5	4	22	9	3,5	45
47	CAD ni na voljo	42	14-1030-14-5	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-14-5	Gris	13	M5	10	24,5	4	22	9	3,5	45
48	CAD ni na voljo	43	14-1030-14-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-14-6	Gris	13	M6	10	24,5	4	22	9	3,5	45
49	CAD ni na voljo	44	14-1030-18-6	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-18-6	Gris	17,5	M6	13,5	31	6,5	28,5	11	4	63
50	CAD ni na voljo	46	14-1030-18-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-18-8	Gris	17,5	M8	13,5	31	6,5	28,5	11	4	63
51	CAD ni na voljo	47	14-1030-22-8	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-22-8	Gris	21	M8	16	36	8	34	14	4	78
52	CAD ni na voljo	48	14-1030-22-10	14-103 MANETTE INDEXABLE ZAMAC, DROITE, À INSERT TARAUDÉ ACIER ZINGUÉ - 14-1030-22-10	Gris	21	M10	16	36	8	34	14	4	78

Opis izdelka

MATIERE
• Corps de manette en zamac pelliculé noir (RAL 9005) ou orange (RAL 2004) ou rouge (RAL 3000) ou gris argenté (RAL 9006).
• Insert taraudé en acier zingué, passivé bleu.

Dokumentacija

Manettes indexables - Fiche technique

Manette indexable zamac, droite, à insert taraudé acier zingué 14-103 (Pdf)
