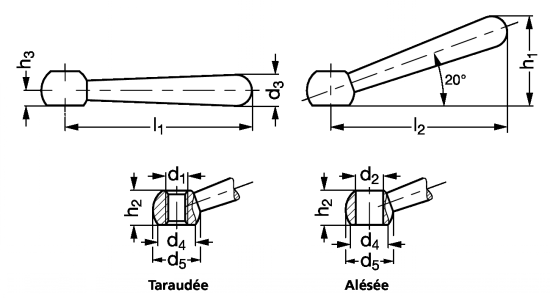

14-05 MANETTE ACIER OU INOX

DIN 99

Fabricant	EMILE MAURIN
Désignation	14-05 MANETTE ACIER OU INOX - 14-051-50
Référence fabricant	14-051-50
Matière	Acier
Manette	Droite
Type	Alésée
d1	M6
d2 (H7) (mm)	6

d3 (mm)	8
d4 (mm)	11
d5 (mm)	12
h1 (mm)	24
h2 (mm)	9,5
h3 (mm)	4
l1 (mm)	50
l2 (mm)	48

Modeli CAD

Zahtevek za ponudbo

Izbirnik izdelkov

Index	Selector	Référence fabricant	Désignation	Matière	Manette	Type	d1	d2 (H7) (mm)	d3 (mm)	d4 (mm)	d5 (mm)	h1 (mm)	h2 (mm)	h3 (mm)	l1 (mm)	l2 (mm)
1	1	14-051-50	14-05 MANETTE ACIER OU INOX - 14-051-50	Acier	Droite	Alésée	M6	6	8	11	12	24	9,5	4	50	48
2	12	14-051-63	14-05 MANETTE ACIER OU INOX - 14-051-63	Acier	Droite	Alésée	M8	8	10	12,5	16	30,5	12	5	63	60
3	23	14-051-80	14-05 MANETTE ACIER OU INOX - 14-051-80	Acier	Droite	Alésée	M10	10	13	16	20	38	14,5	6	80	76
4	29	14-051-100	14-05 MANETTE ACIER OU INOX - 14-051-100	Acier	Droite	Alésée	M12	12	16	20	25	47	18,5	7,5	100	95
5	30	14-051-125	14-05 MANETTE ACIER OU INOX - 14-051-125	Acier	Droite	Alésée	M16	16	20	25	32	59,5	24	10	125	119
6	31	14-051-160	14-05 MANETTE ACIER OU INOX - 14-051-160	Acier	Droite	Alésée	M20	20	25	31	40	76	30	12,5	160	152
7	32	14-052-50	14-05 MANETTE ACIER OU INOX - 14-052-50	Acier	Droite	Taraudée	M6	6	8	11	12	24	9,5	4	50	48
8	33	14-052-63	14-05 MANETTE ACIER OU INOX - 14-052-63	Acier	Droite	Taraudée	M8	8	10	12,5	16	30,5	12	5	63	60
9	34	14-052-80	14-05 MANETTE ACIER OU INOX - 14-052-80	Acier	Droite	Taraudée	M10	10	13	16	20	38	14,5	6	80	76
10	2	14-052-100	14-05 MANETTE ACIER OU INOX - 14-052-100	Acier	Droite	Taraudée	M12	12	16	20	25	47	18,5	7,5	100	95
11	3	14-052-125	14-05 MANETTE ACIER OU INOX - 14-052-125	Acier	Droite	Taraudée	M16	16	20	25	32	59,5	24	10	125	119
12	4	14-052-160	14-05 MANETTE ACIER OU INOX - 14-052-160	Acier	Droite	Taraudée	M20	20	25	31	40	76	30	12,5	160	152
13	5	14-055-50	14-05 MANETTE ACIER OU INOX - 14-055-50	Acier	Inclinée	Alésée	M6	6	8	11	12	24	9,5	4	50	48
14	6	14-055-63	14-05 MANETTE ACIER OU INOX - 14-055-63	Acier	Inclinée	Alésée	M8	8	10	12,5	16	30,5	12	5	63	60
15	7	14-055-80	14-05 MANETTE ACIER OU INOX - 14-055-80	Acier	Inclinée	Alésée	M10	10	13	16	20	38	14,5	6	80	76
16	8	14-055-100	14-05 MANETTE ACIER OU INOX - 14-055-100	Acier	Inclinée	Alésée	M12	12	16	20	25	47	18,5	7,5	100	95
17	9	14-055-125	14-05 MANETTE ACIER OU INOX - 14-055-125	Acier	Inclinée	Alésée	M16	16	20	25	32	59,5	24	10	125	119
18	10	14-055-160	14-05 MANETTE ACIER OU INOX - 14-055-160	Acier	Inclinée	Alésée	M20	20	25	31	40	76	30	12,5	160	152
19	11	14-055-200	14-05 MANETTE ACIER OU INOX - 14-055-200	Acier	Inclinée	Alésée	M24	24	32	34,5	50	97	40	18	200	190
20	13	14-056-50	14-05 MANETTE ACIER OU INOX - 14-056-50	Acier	Inclinée	Taraudée	M6	6	8	11	12	24	9,5	4	50	48
21	14	14-056-63	14-05 MANETTE ACIER OU INOX - 14-056-63	Acier	Inclinée	Taraudée	M8	8	10	12,5	16	30,5	12	5	63	60
22	15	14-056-80	14-05 MANETTE ACIER OU INOX - 14-056-80	Acier	Inclinée	Taraudée	M10	10	13	16	20	38	14,5	6	80	76
23	16	14-056-100	14-05 MANETTE ACIER OU INOX - 14-056-100	Acier	Inclinée	Taraudée	M12	12	16	20	25	47	18,5	7,5	100	95
24	17	14-056-125	14-05 MANETTE ACIER OU INOX - 14-056-125	Acier	Inclinée	Taraudée	M16	16	20	25	32	59,5	24	10	125	119
25	18	14-056-160	14-05 MANETTE ACIER OU INOX - 14-056-160	Acier	Inclinée	Taraudée	M20	20	25	31	40	76	30	12,5	160	152
26	19	14-056-200	14-05 MANETTE ACIER OU INOX - 14-056-200	Acier	Inclinée	Taraudée	M24	24	32	34,5	50	97	40	18	200	190
27	20	14-057-63	14-05 MANETTE ACIER OU INOX - 14-057-63	Inox	Inclinée	Alésée	M8	8	10	12,5	16	30,5	12	5	63	60
28	21	14-057-80	14-05 MANETTE ACIER OU INOX - 14-057-80	Inox	Inclinée	Alésée	M10	10	13	16	20	38	14,5	6	80	76
29	22	14-057-100	14-05 MANETTE ACIER OU INOX - 14-057-100	Inox	Inclinée	Alésée	M12	12	16	20	25	47	18,5	7,5	100	95
30	24	14-058-50	14-05 MANETTE ACIER OU INOX - 14-058-50	Inox	Inclinée	Taraudée	M6	6	8	11	12	24	9,5	4	50	48
31	25	14-058-63	14-05 MANETTE ACIER OU INOX - 14-058-63	Inox	Inclinée	Taraudée	M8	8	10	12,5	16	30,5	12	5	63	60
32	26	14-058-80	14-05 MANETTE ACIER OU INOX - 14-058-80	Inox	Inclinée	Taraudée	M10	10	13	16	20	38	14,5	6	80	76
33	27	14-058-100	14-05 MANETTE ACIER OU INOX - 14-058-100	Inox	Inclinée	Taraudée	M12	12	16	20	25	47	18,5	7,5	100	95
34	28	14-058-125	14-05 MANETTE ACIER OU INOX - 14-058-125	Inox	Inclinée	Taraudée	M16	16	20	25	32	59,5	24	10	125	119

Opis izdelka

MATIERE
• Acier tourné bruni ou inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303) sablé mat.
SUR DEMANDE
• Manette non percée et sans revêtement.

Dokumentacija

Manette acier ou inox 14-05 (Pdf)
