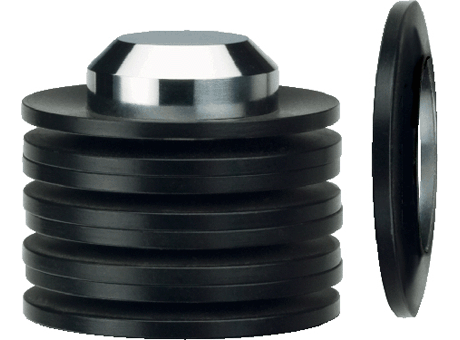

Sprężyny talerzowe - wg DIN EN 16983

Producent	SPIROL
Opis	DSC8X3.2X0.2BR
Numer części	660000
Masa	6.59E-05 kg
Uwaga	Zaleca się, aby do projektowania oprzyrządowania/połączeń elementów używać rysunków wykonanych w 2D z odchyłkami wymiarowymi. Dostępność modelu 3D nie oznacza, iż pozycja standardowa lub dostępna w magazynie. Miary objętości i masy są przybliżone.
Numer wg Omniclass	23.13.23.11.13

Modele CAD

Prośba o wycenę

Wybór produktu

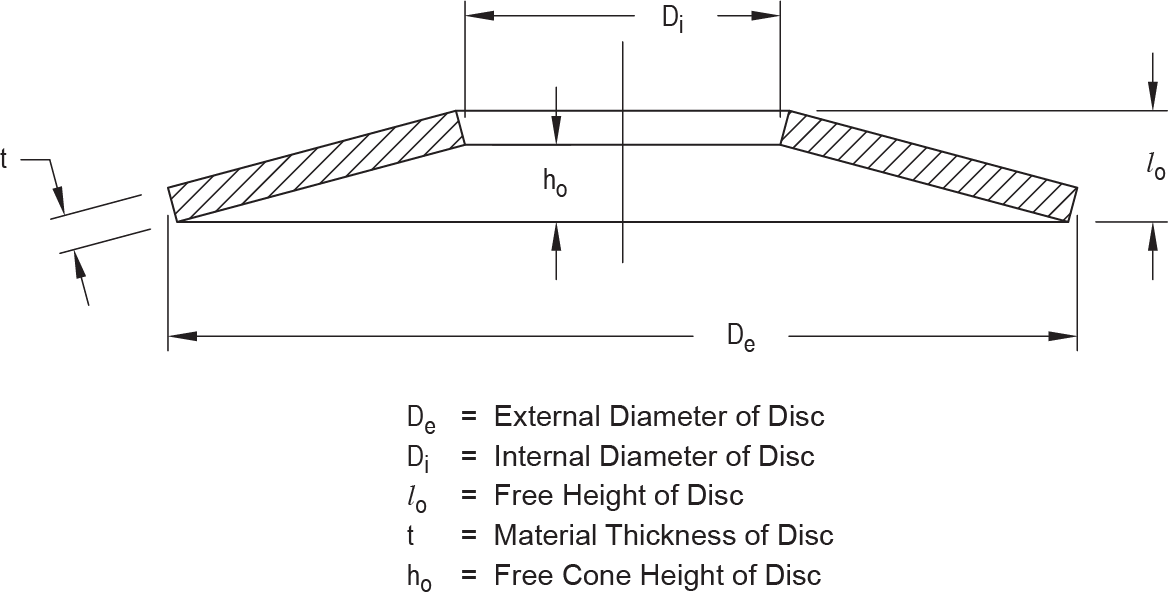

Index	Selector	Seria wg DIN	De (mm)	Di (mm)	t (mm)	lo (mm)	ho (mm)	ho/t (mm)
1	1		8	3.2	0.2	0.40	0.20	1.00
2	2		8	3.2	0.3	0.55	0.25	0.83
3	3		8	3.2	0.4	0.60	0.20	0.50
4	4		8	3.2	0.5	0.70	0.20	0.40
5	5	C	8	4.2	0.2	0.45	0.25	1.25
6	6	B	8	4.2	0.3	0.55	0.25	0.83
7	7	A	8	4.2	0.4	0.60	0.20	0.50
8	8		10	3.2	0.3	0.65	0.35	1.17
9	9		10	3.2	0.5	0.85	0.35	0.70
10	10		10	4.2	0.4	0.70	0.30	0.75
11	11		10	4.2	0.5	0.75	0.25	0.50
12	12		10	4.2	0.6	0.85	0.25	0.42
13	13	C	10	5.2	0.25	0.55	0.30	1.20
14	14	B	10	5.2	0.4	0.70	0.30	0.75
15	15	A	10	5.2	0.5	0.75	0.25	0.50
16	16		12	4.2	0.4	0.80	0.40	1.00
17	17		12	4.2	0.5	0.90	0.40	0.80
18	18		12	5.2	0.4	0.80	0.40	1.00
19	19		12	5.2	0.5	0.90	0.40	0.80
20	20		12	5.2	0.6	0.95	0.35	0.58
21	21		12	5.2	0.8	1.10	0.30	0.38
22	22		12	6.2	0.5	0.85	0.35	0.70
23	23		12	6.2	0.6	0.95	0.35	0.58
24	24		12	6.2	0.8	1.10	0.30	0.38
25	25	C	12.5	6.2	0.35	0.8	0.45	1.29
26	26	B	12.5	6.2	0.5	0.85	0.35	0.70
27	27	A	12.5	6.2	0.7	1.00	0.30	0.43
28	28		14	6.2	0.9	1.25	0.35	0.39
29	29	C	14	7.2	0.35	0.80	0.45	1.29
30	30	B	14	7.2	0.5	0.90	0.40	0.80
31	31	A	14	7.2	0.8	1.10	0.30	0.38
32	32		15	5.2	0.4	0.95	0.55	1.38
33	33		15	5.2	0.7	1.25	0.55	0.79
34	34		15	6.2	0.5	1.00	0.50	1.00
35	35		15	6.2	0.6	1.05	0.45	0.75
36	36		15	6.2	0.7	1.10	0.40	0.57
37	37		15	8.2	0.7	1.10	0.40	0.57
38	38		15	8.2	0.8	1.20	0.40	0.50
39	39	C	16	8.2	0.4	0.90	0.50	1.25
40	40	B	16	8.2	0.6	1.05	0.45	0.75
41	41	A	16	8.2	0.9	1.25	0.35	0.39
42	42		18	6.2	0.4	1.00	0.60	1.50
43	43		18	6.2	0.5	1.10	0.60	1.20
44	44		18	6.2	0.6	1.20	0.60	1.00
45	45		18	6.2	0.7	1.40	0.70	1.00
46	46		18	6.2	0.8	1.50	0.70	0.88
47	47		18	8.2	0.7	1.25	0.55	0.79
48	48		18	8.2	0.8	1.30	0.50	0.63
49	49		18	8.2	1	1.50	0.50	0.50
50	50	C	18	9.2	0.45	1.05	0.60	1.33
51	51	B	18	9.2	0.7	1.20	0.50	0.71
52	52	A	18	9.2	1	1.40	0.40	0.40
53	53		20	8.2	0.6	1.30	0.70	1.17
54	54		20	8.2	0.7	1.35	0.65	0.93
55	55		20	8.2	0.8	1.40	0.60	0.75
56	56		20	8.2	0.9	1.50	0.60	0.67
57	57	C	20	10.2	0.5	1.15	0.65	1.30
58	58	B	20	10.2	0.8	1.35	0.55	0.69
59	59		20	10.2	0.9	1.45	0.55	0.61
60	60		20	10.2	1	1.55	0.55	0.55
61	61	A	20	10.2	1.1	1.55	0.45	0.41
62	62	A	20	10.2	1.25	1.75	0.50	0.40
63	63	C	22.5	11.2	0.6	1.40	0.80	1.33
64	64	B	22.5	11.2	0.8	1.45	0.65	0.81
65	65	A	22.5	11.2	1.25	1.75	0.50	0.40
66	66		23	8.2	0.7	1.50	0.80	1.14
67	67		23	8.2	0.8	1.55	0.75	0.94
68	68		23	8.2	0.9	1.70	0.80	0.89
69	69		23	8.2	1	1.70	0.70	0.70
70	70		23	10.2	0.9	1.65	0.75	0.83
71	71		23	10.2	1	1.70	0.70	0.70
72	72		23	12.2	1.25	1.85	0.60	0.48
73	73		23	12.2	1.5	2.10	0.60	0.40
74	74	C	25	12.2	0.7	1.60	0.90	1.29
75	75	B	25	12.2	0.9	1.60	0.70	0.78
76	76		25	12.2	1	1.80	0.80	0.80
77	77		25	12.2	1.25	1.95	0.70	0.56
78	78	A	25	12.2	1.5	2.05	0.55	0.37
79	79		28	10.2	0.8	1.75	0.95	1.19
80	80		28	10.2	1	2.00	1.00	1.00
81	81		28	10.2	1.25	2.25	1.00	0.80
82	82		28	10.2	1.5	2.20	0.70	0.47
83	83		28	12.2	1	1.95	0.95	0.95
84	84		28	12.2	1.25	2.10	0.85	0.68
85	85		28	12.2	1.5	2.25	0.75	0.5
86	86	C	28	14.2	0.8	1.80	1.00	1.25
87	87	B	28	14.2	1	1.80	0.80	0.80
88	88		28	14.2	1.25	2.10	0.85	0.68
89	89	A	28	14.2	1.5	2.15	0.65	0.43
90	90		31.5	12.2	1	2.10	1.10	1.10
91	91	C	31.5	16.3	0.8	1.85	1.05	1.31
92	92	B	31.5	16.3	1.25	2.15	0.90	0.72
93	93		31.5	16.3	1.5	2.40	0.90	0.60
94	94	A	31.5	16.3	1.75	2.45	0.70	0.40
95	95		31.5	16.3	2	2.75	0.75	0.38
96	96		34	12.3	1	2.20	1.20	1.20
97	97		34	12.3	1.25	2.45	1.20	0.96
98	98		34	12.3	1.5	2.70	1.20	0.80
99	99		34	14.3	1.25	2.40	1.15	0.92
100	100		34	14.3	1.5	2.55	1.05	0.70
101	101		34	16.3	1.5	2.55	1.05	0.70
102	102		34	16.3	2	2.85	0.85	0.43
103	103	C	35.5	18.3	0.9	2.05	1.15	1.28
104	104	B	35.5	18.3	1.25	2.25	1.00	0.80
105	105	A	35.5	18.3	2	2.80	0.80	0.40
106	106		40	14.3	1.25	2.65	1.40	1.12
107	107		40	14.3	1.5	2.80	1.30	0.87
108	108		40	14.3	2	3.05	1.05	0.53
109	109		40	16.3	1.5	2.80	1.30	0.87
110	110		40	16.3	2	3.10	1.10	0.55
111	111		40	18.3	2	3.15	1.15	0.58
112	112	C	40	20.4	1	2.30	1.30	1.30
113	113	B	40	20.4	1.5	2.65	1.15	0.77
114	114		40	20.4	2	3.10	1.10	0.55
115	115	A	40	20.4	2.25	3.15	0.90	0.40
116	116		40	20.4	2.5	3.45	0.95	0.38
117	117	C	45	22.4	1.25	2.85	1.60	1.28
118	118	B	45	22.4	1.75	3.05	1.30	0.74
119	119	A	45	22.4	2.5	3.50	1.00	0.40
120	120		45	24.4	2.25	3.40	1.15	0.51
121	121		50	18.4	1.5	3.15	1.65	1.10
122	122		50	18.4	2	3.65	1.65	0.83
123	123		50	18.4	2.5	4.15	1.65	0.66
124	124		50	20.4	2	3.50	1.50	0.75
125	125		50	20.4	2.5	3.85	1.35	0.54
126	126		50	22.4	2	3.60	1.60	0.80
127	127		50	22.4	2.5	3.90	1.40	0.56
128	128	C	50	25.4	1.25	2.85	1.60	1.28
129	129		50	25.4	1.5	3.10	1.60	1.07
130	130	B	50	25.4	2	3.40	1.40	0.70
131	131		50	25.4	2.25	3.75	1.50	0.67
132	132		50	25.4	2.5	3.90	1.40	0.56
133	133	A	50	25.4	3	4.10	1.10	0.37
134	134	C	56	28.5	1.5	3.45	1.95	1.30
135	135	B	56	28.5	2	3.60	1.60	0.80
136	136	A	56	28.5	3	4.30	1.30	0.43
137	137		60	20.5	2	4.20	2.20	1.10
138	138		60	20.5	2.5	4.70	2.20	0.88
139	139		60	25.5	2.5	4.40	1.90	0.76
140	140		60	25.5	3	4.65	1.65	0.55
141	141		60	30.5	2.5	4.50	2.00	0.80
142	142		60	30.5	3	4.70	1.70	0.57
143	143		60	30.5	3.5	5.00	1.50	0.43
144	144	C	63	31	1.8	4.15	2.35	1.31
145	145	B	63	31	2.5	4.25	1.75	0.70
146	146		63	31	3	4.70	1.70	0.57
147	147	A	63	31	3.5	4.90	1.40	0.40
148	148		70	30.5	2.5	4.90	2.40	0.96
149	149		70	30.5	3	5.10	2.10	0.70
150	150		70	35.5	3	5.10	2.10	0.70
151	151		70	35.5	4	5.80	1.80	0.45
152	152	C	71	36	2	4.60	2.60	1.30
153	153	B	71	36	2.5	4.50	2.00	0.80
154	154	A	71	36	4	5.60	1.60	0.40
155	155	C	80	41	2.25	5.20	2.95	1.31
156	156	B	80	41	3	5.30	2.30	0.77
157	157		80	41	4	6.20	2.20	0.55
158	158	A	80	41	5	6.70	1.70	0.34
159	159	C	90	46	2.5	5.70	3.20	1.28
160	160	B	90	46	3.5	6.00	2.50	0.71
161	161	A	90	46	5	7.00	2.00	0.40
162	162		100	41	4	7.20	3.20	0.80
163	163		100	41	5	7.75	2.75	0.55
164	164	C	100	51	2.7	6.20	3.50	1.30
165	165	B	100	51	3.5	6.30	2.80	0.80
166	166		100	51	4	7.00	3.00	0.75
167	167		100	51	5	7.80	2.80	0.56
168	168	A	100	51	6	8.20	2.20	0.37
169	169	C	112	57	3	6.90	3.90	1.30
170	170	B	112	57	4	7.20	3.20	0.80
171	171	A	112	57	6	8.50	2.50	0.42
172	172	C	125	64	3.5	8.00	4.50	1.29
173	173	B	125	64	5	8.50	3.50	0.70
174	174	C	140	72	3.8	8.70	4.90	1.29
175	175	B	140	72	5	9.00	4.00	0.80
176	176	C	160	82	4.3	9.90	5.60	1.30
177	177	B	160	82	6	10.50	4.50	0.75
178	178	C	180	92	4.8	11.00	6.20	1.29
179	179	B	180	92	6	11.10	5.10	0.85
180	180	C	200	102	5.5	12.50	7.00	1.27

Dokumentacja

Sprężyny talerzowe wg DIN EN 16983

Broszura firmy SPIROL

Sprężyny talerzowe firmy SPIROL - poradnik dla projektantów
