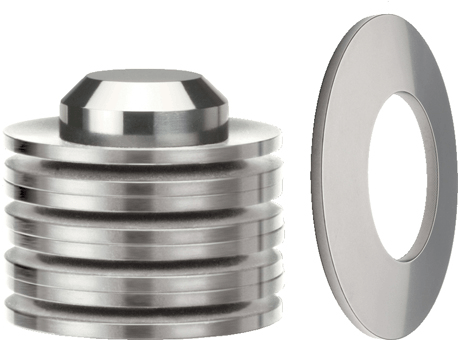

Sprężyny talerzowe - stal nierdzewna

Producent	SPIROL
Opis	DSC8X4.2X0.4DK
Numer części	119663
Masa	0.00011 kg
Uwaga	Zaleca się, aby do projektowania oprzyrządowania/połączeń elementów używać rysunków wykonanych w 2D z odchyłkami wymiarowymi. Dostępność modelu 3D nie oznacza, iż pozycja standardowa lub dostępna w magazynie. Miary objętości i masy są przybliżone.

Modele CAD

Prośba o wycenę

Wybór produktu

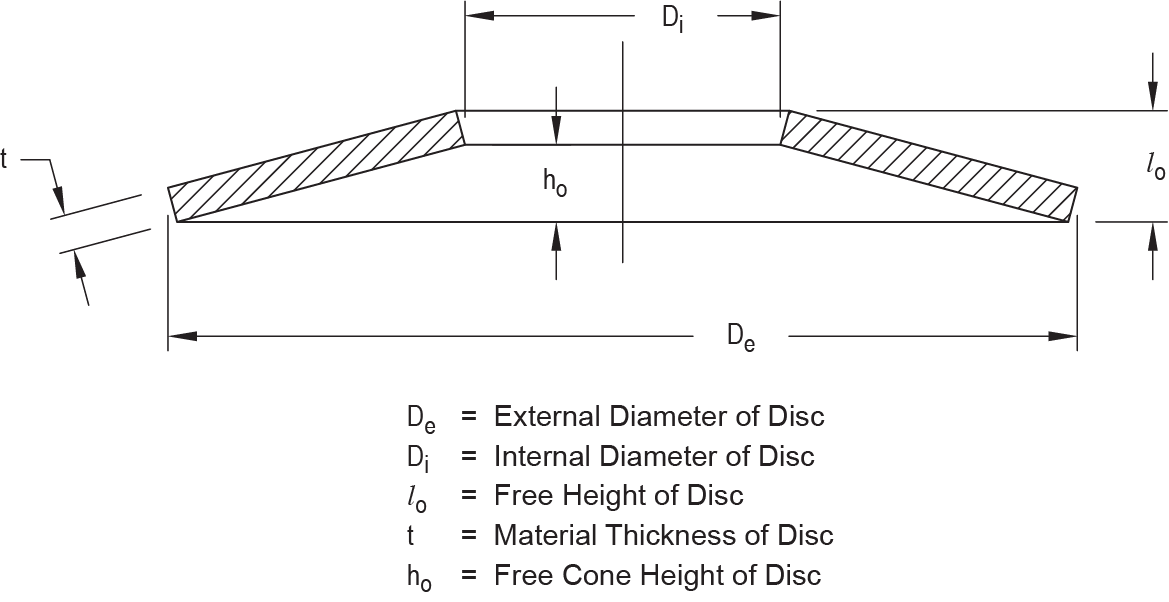

Index	Selector	Seria wg DIN	De (mm)	Di (mm)	t (mm)	lo (mm)	ho (mm)	ho/t (mm)
1	1	A	8	4.2	0.4	0.60	0.20	0.5
2	2	B	10	5.2	0.4	0.70	0.30	0.75
3	3	A	10	5.2	0.5	0.75	0.25	0.5
4	4	B	12.5	6.2	0.5	0.85	0.35	0.7
5	5	A	12.5	6.2	0.7	1.00	0.30	0.429
6	6	B	14	7.2	0.5	0.90	0.40	0.8
7	7	A	14	7.2	0.8	1.10	0.30	0.375
8	8	C	16	8.2	0.4	0.90	0.50	1.25
9	9	B	16	8.2	0.6	1.05	0.45	0.75
10	10	A	16	8.2	0.9	1.25	0.35	0.389
11	11	C	18	9.2	0.45	1.05	0.60	1.333
12	12	B	18	9.2	0.7	1.20	0.50	0.714
13	13	A	18	9.2	1	1.40	0.40	0.4
14	14	C	20	10.2	0.5	1.15	0.65	1.3
15	15	B	20	10.2	0.8	1.35	0.55	0.688
16	16	A	20	10.2	1.1	1.55	0.45	0.409
17	17	C	22.5	11.2	0.6	1.40	0.80	1.333
18	18	B	22.5	11.2	0.8	1.45	0.65	0.813
19	19	A	22.5	11.2	1.25	1.75	0.50	0.4
20	20	C	25	12.2	0.7	1.60	0.90	1.286
21	21	B	25	12.2	0.9	1.60	0.70	0.778
22	22	A	25	12.2	1.5	2.05	0.55	0.367
23	23	C	28	14.2	0.8	1.80	1.00	1.25
24	24	B	28	14.2	1	1.80	0.80	0.8
25	25	A	28	14.2	1.5	2.15	0.65	0.433
26	26	C	31.5	16.3	0.8	1.85	1.05	1.313
27	27	B	31.5	16.3	1.25	2.15	0.90	0.72
28	28	C	35.5	18.3	0.9	2.05	1.15	1.278
29	29	B	35.5	18.3	1.25	2.25	1.00	0.8
30	30	C	40	20.4	1	2.30	1.30	1.3
31	31	B	40	20.4	1.5	2.65	1.15	0.767
32	32	C	45	22.4	1.25	2.85	1.60	1.28
33	33	C	50	25.4	1.25	2.85	1.60	1.28
34	36	C	71	36	2	4.60	2.60	1.3

Dokumentacja

Sprężyny talerzowe ze stali nierdzewnej

Broszura firmy SPIROL

Sprężyny talerzowe firmy SPIROL - poradnik dla projektantów
