De PRUD'HOMME TRANSMISSIONS

Manchons flaqués cannelés - MFC



Fabricant	PRUD'HOMME TRANSMISSIONS

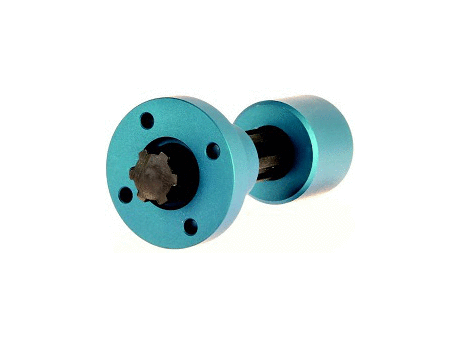

Désignation	Manchon flasqué cannelé - MFC14
Référence	MFC14

Modèles CAO

Demander un devis

Sélection de produit

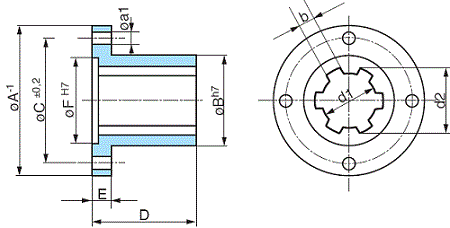

Index	CAO	Selector	Référence	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	F (mm)	a1 (mm)	b (mm)	d1 (mm)	d2 (mm)	h (mm)
1	Pas de CAO disponible	1	MFC14	38	20	28	30	8	18	4,3	+ 0,045 + 0,020	+ 0,018 + 0	+ 0,11 + 0	3
2	Pas de CAO disponible	2	MFC16	43	24	32	30	8	20	4,3	+ 0,060 + 0,030	+ 0,018 + 0	+ 0,11 + 0	3
3	Pas de CAO disponible	3	MFC20	52	28	38	35	9	26	5,3	+ 0,060 + 0,030	+ 0,018 + 0	+ 0,13 + 0	3
4	Pas de CAO disponible	4	MFC22	54	30	40	40	9	28	5,3	+ 0,060 + 0,030	+ 0,018 + 0	+ 0,13 + 0	3
5	Pas de CAO disponible	5	MFC25	62	34	48	50	10	35	6,4	+ 0,060 + 0,030	+ 0,021 + 0	+ 0,13 + 0	3,5
6	Pas de CAO disponible	6	MFC28	64	36	50	55	10	35	6,4	+ 0,060 + 0,030	+ 0,021 + 0	+ 0,13 + 0	3,5
7	Pas de CAO disponible	7	MFC32	69	42	56	60	10	40	6,4	+ 0,060 + 0,030	+ 0,021 + 0	+ 0,16 + 0	3,5
8	Pas de CAO disponible	8	MFC38	82	50	65	70	14	45	8,4	+ 0,060 + 0,030	+ 0,025 + 0	+ 0,16 + 0	4
9	Pas de CAO disponible	9	MFC42	90	54	70	80	16	55	10,5	+ 0,076 + 0,040	+ 0,025 + 0	+ 0,16 + 0	4
10	Pas de CAO disponible	10	MFC48	95	60	75	90	16	60	10,5	+ 0,076 + 0,040	+ 0,025 + 0	+ 0,16 + 0	4
11	Pas de CAO disponible	11	MFC54	100	65	80	100	16	65	10,5	+ 0,076 + 0,040	+ 0,025 + 0	+ 0,19 + 0	4
