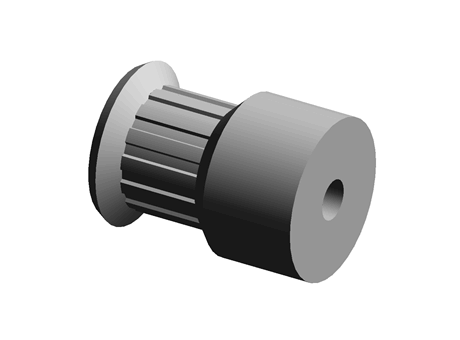

Synchronous Pulley MXL Type - B/K Type - EAC_MXL019/MXL025/MXL037/MXL050

Manufacturer	YIHEDA
Description	Synchronous Pulley MXL Type - B/K Type - EAC0114MXL019-K-H3
Part number	EAC0114MXL019-K-H3

CAD models

Request for quotation

Product selection

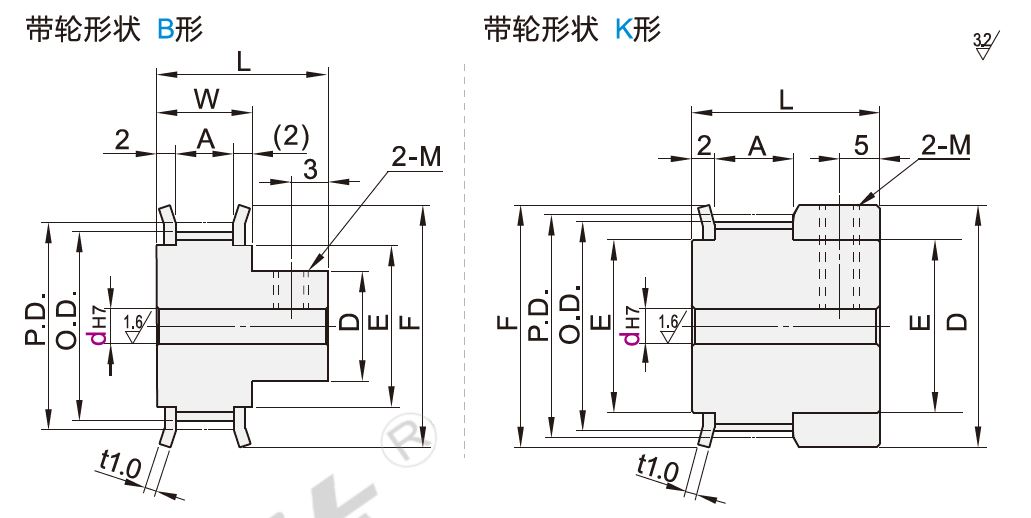

Index	Selector	Tooth Number	Pulley Shape	H	P	N(C)	V/F	Z	J	P.D.	O.D.	F	E
1	1	14	K	3～4	3～4	-	-	-	-	9.06	8.55	12	6
2	2	15	K	3～4	3～4	-	-	-	-	9.7	9.19	12	6
3	3	16	K	3～5	3～5	-	-	-	2.0≤J≤L-2.0	10.35	9.84	14	8
4	4	17	K	3～5	3～5	-	-	-	2.0≤J≤L-2.0	11	10.49	14	8
5	5	18	K	3～5	3～5	-	-	-	2.0≤J≤L-2.0	11.64	11.14	14	8
6	6	19	K	3～5	3～5	-	-	-	2.0≤J≤L-2.0	12.29	11.78	14	8
7	7	20	B	4～6	4～5	-	-	-	2.0≤J≤L-2.0	12.94	12.43	18	11
8	8	21	B	4～6	4～5	-	-	-	2.0≤J≤L-2.0	13.58	13.07	18	11
9	9	22	B	4～6	4～5	-	-	-	2.0≤J≤L-2.0	14.23	13.72	18	11
10	10	23	B	4～7	3～7	-	4～5	5～7	2.0≤J≤L-2.0	14.88	14.37	20	13
11	11	24	B	4～7	3～7	-	4～5	5～7	2.0≤J≤L-2.0	15.52	15.02	20	13
12	12	25	B	4～7	3～7	-	4～5	5～7	2.0≤J≤L-2.0	16.17	15.66	20	13
13	13	26	B	4～8	3～8	-	4～6	5～8	2.0≤J≤L-2.0	16.82	16.31	22	14
14	14	27	B	4～8	4～8	-	4～6	6～8	2.0≤J≤L-2.0	17.46	16.96	22	14
15	15	28	B	4～8	4～8	-	4～6	6～8	2.0≤J≤L-2.0	18.11	17.6	22	14
16	16	30	B	4～10	4～8	-	4～8	6～10	2.0≤J≤L-2.0	19.4	18.9	26	16
17	17	32	B	4～10	4～8	-	4～8	6～10	2.0≤J≤L-2.0	20.7	20.19	26	16
18	18	34	B	4～10	4～8	-	4～8	6～10	2.0≤J≤L-2.0	21.99	21.48	25	16
19	19	36	B	5～12	5～10	8	6～10	9～12	2.0≤J≤L-2.0	23.29	22.78	28	18
20	20	38	B	5～12	5～10	8	6～10	9～12	2.0≤J≤L-2.0	24.58	24.07	28	18
21	21	40	B	5～14	5～10	8～10	6～12	9～14	2.0≤J≤L-2.0	25.87	25.36	30	20
22	22	42	B	5～14	5～10	8～10	6～12	9～14	2.0≤J≤L-2.0	27.17	26.66	30	20
23	23	44	B	5～16	5～12	8～12	6～14	9～16	2.0≤J≤L-2.0	28.46	27.95	32	23
24	24	46	B	5～16	5～12	8～12	6～14	9～16	2.0≤J≤L-2.0	29.75	29.24	32	23
25	25	48	B	5～18	5～13	8～13	6～16	9～18	2.0≤J≤L-2.0	31.05	30.54	35	25
26	26	50	B	5～18	5～13	8～13	6～16	9～18	2.0≤J≤L-2.0	32.34	31.84	35	25
27	27	60	B	5～24	5～20	8～16	6～22	9～24	2.0≤J≤L-2.0	38.81	38.3	44	32
28	28	72	B	5～26	5～21	8～18	6～24	9～26	2.0≤J≤L-2.0	46.57	46.06	52	40

Belt Width

Axis Hole

Material and Treatment

Change Stop Screw Angle

Not Available

Rivet Flange

Hub Cut

Not Available

Machining Retaining Ring Groove

Not Available

Change Screw Hole Size

Not Available

SRG

Machining Side Hole

Not Available

Side Hole Number

Not Available

D_/E_/G_

Documentation

Technical Documents
