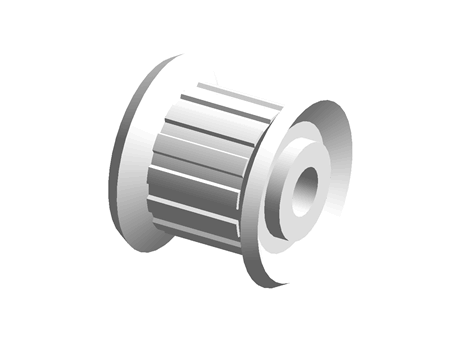

Synchronous Pulley MXL Type - A Type - EAC_MXL019/025/037/050 Series

Manufacturer	YIHEDA
Description	Synchronous Pulley MXL Type - A Type - EAC0114MXL019-A-H3
Part number	EAC0114MXL019-A-H3

CAD models

Request for quotation

Product selection

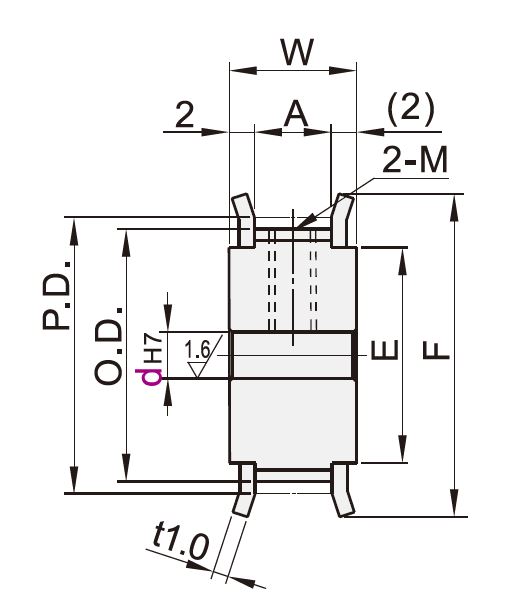

Index	Selector	Tooth Number	H	N(C)	V	Z	J	Y	Q`R	S`T	P.D.	O.D.	F	E
1	1	14	3～4	-	-	-	-	-	-	-	9.06	8.55	12	6
2	2	15	3～4	-	-	-	-	-	-	-	9.7	9.19	12	6
3	3	16	3～5	-	3	5	2.0≤J≤W-2.0	3	5	3～7	10.35	9.84	14	8
4	4	17	3～5	-	3	5	2.0≤J≤W-2.0	3	5	3～7	11	10.49	14	8
5	5	18	3～5	-	3	5	2.0≤J≤W-2.0	3	5	3～7	11.64	11.14	14	8
6	6	19	3～5	-	3	5	2.0≤J≤W-2.0	3	5	3～7	12.29	11.78	14	8
7	7	20	3～6	-	3～4	5～6	2.0≤J≤W-2.0	3～4	5～6	3～7	12.94	12.43	18	11
8	8	21	3～6	-	3～4	5～6	2.0≤J≤W-2.0	3～4	5～6	3～7	13.58	13.07	18	11
9	9	22	3～6	-	3～4	5～6	2.0≤J≤W-2.0	3～4	5～6	3～7	14.23	13.72	18	11
10	10	23	3～8	-	3～6	5～8	2.0≤J≤W-2.0	3～6	5～8	3～7	14.88	14.37	20	13
11	11	24	3～8	-	3～6	5～8	2.0≤J≤W-2.0	3～6	5～8	3～7	15.52	15.02	20	13
12	12	25	3～8	-	3～6	5～8	2.0≤J≤W-2.0	3～6	5～8	3～7	16.17	15.66	20	13
13	13	26	3～9	-	3～7	5～9	2.0≤J≤W-2.0	3～7	5～9	3～7	16.82	16.31	22	14
14	14	27	4～9	-	4～7	6～9	2.0≤J≤W-2.0	3～7	6～9	3～7	17.46	16.96	22	14
15	15	28	4～9	-	4～7	6～9	2.0≤J≤W-2.0	3～7	6～9	3～7	18.11	17.6	22	14
16	16	30	4～11	8	4～9	6～11	2.0≤J≤W-2.0	4～9	6～11	3～7	19.4	18.9	26	16
17	17	32	4～11	8	4～9	6～11	2.0≤J≤W-2.0	4～9	6～11	3～7	20.7	20.19	26	16
18	18	34	4～11	8	4～9	6～11	2.0≤J≤W-2.0	4～9	6～11	3～7	21.99	21.48	25	16
19	19	36	5～13	8～11	5～11	7～13	2.0≤J≤W-2.0	5～11	7～13	3～7	23.29	22.78	28	18
20	20	38	5～13	8～11	5～11	7～13	2.0≤J≤W-2.0	5～11	7～13	3～7	24.58	24.07	28	18
21	21	40	5～15	8～13	5～13	7～15	2.0≤J≤W-2.0	5～13	7～15	3～7	25.87	25.36	30	20
22	22	42	5～15	8～13	5～13	7～15	2.0≤J≤W-2.0	5～13	7～15	3～7	27.17	26.66	30	20
23	23	44	5～18	8～16	5～16	7～18	2.0≤J≤W-2.0	5～16	7～18	3～7	28.46	27.95	32	23
24	24	46	5～18	8～16	5～16	7～18	2.0≤J≤W-2.0	5～16	7～18	3～7	29.75	29.24	32	23
25	25	48	5～20	8～18	5～18	7～20	2.0≤J≤W-2.0	5～18	7～20	3～7	31.05	30.54	35	25
26	26	50	5～20	8～18	5～18	7～20	2.0≤J≤W-2.0	5～18	7～20	3～7	32.34	31.84	35	25
27	27	60	5～27	8～25	5～25	7～27	2.0≤J≤W-2.0	5～25	7～27	3～7	38.81	38.3	44	32
28	28	72	5～35	8～35	5～33	7～35	2.0≤J≤W-2.0	5～33	7～35	3～7	46.57	46.06	52	40

Belt Width

Axis Hole

H:Round Hole

Material and Treatment

Machining Flange

Machining Side Hole

Not Available

Ring Groove Machining

Not Available

Side Hole Number

Not Available

SRG

Q_C/K_C/Z_C
