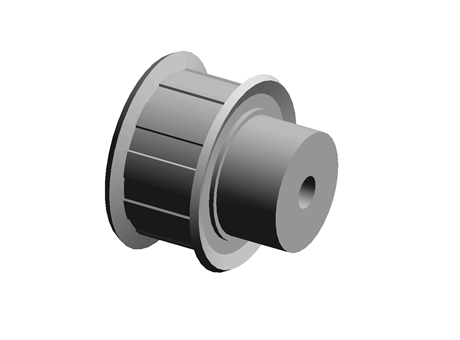

Synchronous Pulley L Type - B/D Type - EAJ_L050/L075/L100/L150

Manufacturer	YIHEDA
Description	Synchronous Pulley L Type - B/D Type - EAJ0112L050-B-H8
Part number	EAJ0112L050-B-H8

CAD models

Request for quotation

Product selection

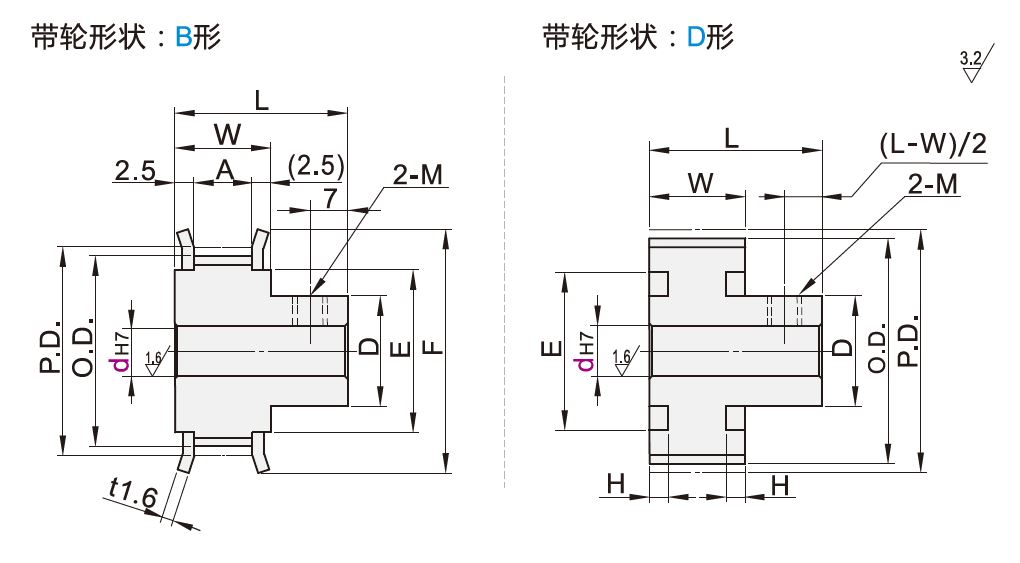

Index	Selector	Tooth Number	Pulley Shape	H	P	N/C	V	Z	J	O.D.	F	E
1	25	12	B	8～22	8～18	8～18	8～20	11～23	3～21	35.62	45	30
2	26	14	B	8～26	8～20	8～20	8～24	11～26	3～21	41.68	48	35
3	2	15	B	8～26	8～20	8～20	8～24	11～26	3～21	44.72	48	35
4	3	16	B	10～28	10～22	10～22	10～26	13～28	3～21	47.75	55	40
5	4	17	B	10～30	10～24	10～23	10～28	13～30	3～21	50.78	55	40
6	5	18	B	10～32	10～26	10～23	10～30	13～32	3～21	53.81	61	45
7	6	19	B	12～34	12～28	12～25	12～32	15～34	3～21	56.84	67	50
8	7	20	B	12～36	12～30	12～26	12～34	15～36	3～21	59.88	67	50
9	8	21	B	12～38	12～30	12～26	12～36	15～38	3～21	62.91	70	56
10	9	22	B	12～41	12～33	12～30	12～39	15～41	3～21	65.94	80	60
11	10	24	B	12～46	12～38	12～30	12～44	15～46	3～21	72	87	67
12	11	25	B	12～46	12～38	12～30	12～44	15～46	3～21	75.04	87	67
13	12	26	B	12～46	12～38	12～30	12～44	15～46	3～21	78.07	87	67
14	13	28	B	12～46	12～38	12～30	12～44	15～46	3～21	84.13	95	75
15	14	30	B	12～52	12～42	12～34	12～50	15～52	3～21	90.2	99	80
16	15	32	B	14～52	14～42	14～34	14～50	18～52	3～21	96.26	104	84
17	16	34	B	14～59	14～49	14～41	14～57	18～59	3～21	102.32	111	90
18	17	36	B	14～59	14～49	14～41	14～57	18～59	3～21	108.39	123	102
19	18	38	B	16～59	16～49	16～41	16～57	20～59	3～21	114.45	127	105
20	19	40	B	16～59	16～49	16～41	16～57	20～59	3～21	120.51	131	110
21	20	42	B	16～67	16～57	16～49	16～65	20～67	3～21	126.58	135	115
22	21	44	B	16～67	16～57	16～49	16～65	20～67	3～21	132.64	140	120
23	22	46	B	16～67	16～57	16～49	16～65	20～67	3～21	137.71	144	125
24	23	48	B	16～67	16～57	16～49	16～65	20～67	3～21	144.77	152	130
25	24	50	B	16～67	16～57	16～49	16～65	20～67	3～21	150.83	160	140
26	27	60	D	16～67	16～57	16～49	-	-	3～21	181.15	190	160
27	28	72	D	16～67	16～57	16～49	-	-	3～21	217.53	225	194

Belt Width

Hole

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Cut Hub

Change Screw Hole Size

Not Available

SRG

Machining Side Hole

Side Hole Number

Not Available

DC/DA/DB/EC/EA/EB/GC/GA/GB
