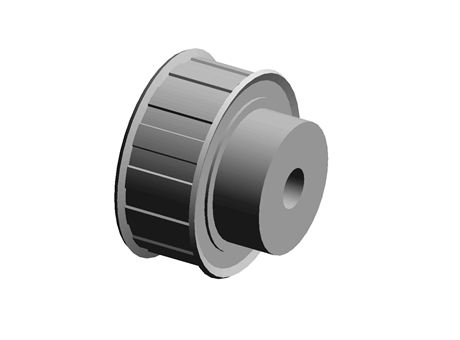

Synchronous Pulley H Type - B/D Type - EAL_H075/H100/H150/H200

Manufacturer	YIHEDA
Description	Synchronous Pulley H Type - B/D Type - EAL0114H075-B-H12
Part number	EAL0114H075-B-H12

CAD models

Request for quotation

Product selection

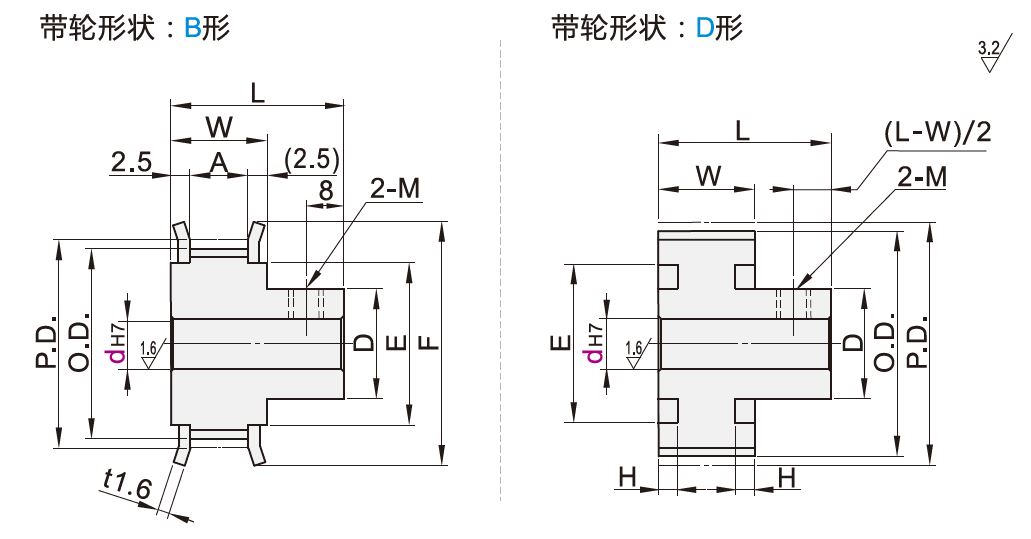

Index	Selector	Tooth Number	Pulley Shape	H	P	N/C	V	Z	J	O.D.	F	E
1	1	14	B	12～35	12～29	12～25	12～33	15～35	3.0≤L-3.0	55.22	61	45
2	2	15	B	12～41	12～33	12～29	12～39	15～41	3.0≤L-3.0	59.27	67	50
3	3	16	B	12～44	12～36	12～30	12～42	15～44	3.0≤L-3.0	63.31	70	56
4	4	17	B	12～44	12～36	12～30	12～42	15～44	3.0≤L-3.0	67.35	80	60
5	5	18	B	12～46	12～38	12～35	12～44	15～46	3.0≤L-3.0	71.39	80	60
6	6	19	B	14～46	14～38	14～35	14～44	18～46	3.0≤L-3.0	75.44	87	67
7	7	20	B	14～54	14～46	14～38	14～52	18～54	3.0≤L-3.0	79.48	87	67
8	8	21	B	14～54	14～46	14～38	14～52	18～54	3.0≤L-3.0	83.52	95	75
9	9	22	B	14～54	14～46	14～38	14～52	18～54	3.0≤L-3.0	87.56	95	75
10	10	24	B	16～54	16～46	16～38	16～52	20～54	3.0≤L-3.0	95.65	104	84
11	11	25	B	16～59	16～49	16～41	16～57	25～59	3.0≤L-3.0	99.69	111	90
12	12	26	B	20～59	20～49	20～41	20～57	25～59	3.0≤L-3.0	103.73	111	90
13	13	28	B	20～59	20～49	20～41	20～57	25～59	3.0≤L-3.0	111.82	123	102
14	14	30	B	20～59	20～49	20～41	20～57	25～67	3.0≤L-3.0	119.9	127	105
15	15	32	B	20～59	20～49	20～43	20～57	25～67	3.0≤L-3.0	127.99	135	115
16	16	34	B	20～67	20～57	20～49	20～65	25～67	3.0≤L-3.0	136.07	144	125
17	17	36	B	20～67	20～57	20～49	20～65	25～67	3.0≤L-3.0	144.16	152	130
18	18	38	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	152.24	165	140
19	19	40	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	160.33	170	150
20	20	42	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	168.41	180	155
21	21	44	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	176.5	190	170
22	22	48	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	192.67	205	180
23	23	50	D	20～67	20～57	20～49	-	-	3.0≤L-3.0	200.76	210	185
24	24	60	D	25～67	20～57	20～49	-	-	3.0≤L-3.0	241.18	-	216
25	25	72	D	25～67	20～57	20～49	-	-	3.0≤L-3.0	289.69	-	265

Hole

Belt Width

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Cut Hub

Change Screw Hole Size

Not Available

SRG

Machining Side Hole

Side Hole Number

Not Available

DC/DA/DB/EC/EA/EB/GA/GC/GB
