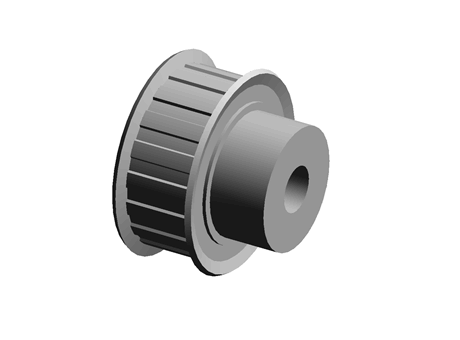

High Torque Synchronous Pulley S8M Type - B Type - EBL_S8M150/S8M250/S8M300/S8M400

Manufacturer	YIHEDA
Description	High Torque Synchronous Pulley S8M Type - B Type - EBL0118S8M150-B-H12
Part number	EBL0118S8M150-B-H12

CAD models

Product selection

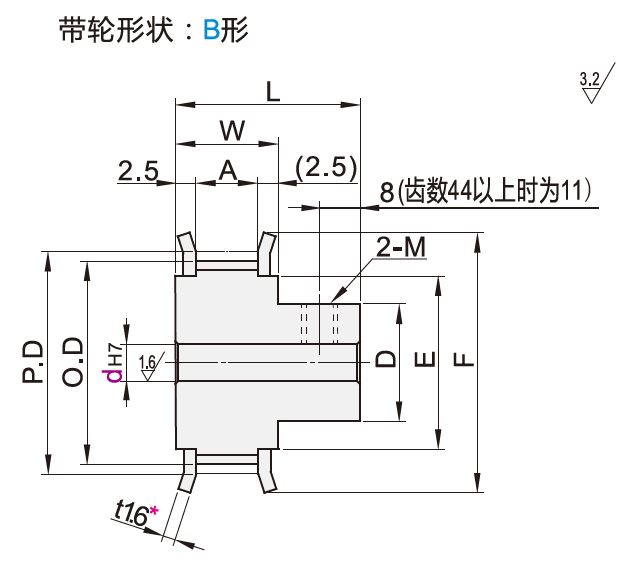

Index	Selector	Tooth Number	H	P	N/C	V	Z	J	O.D.	E
1	1	18	12～28	12～22	12～20	12～26	15～28	3.0≤J≤L-3.0	44.46	36
2	2	19	12～31	12～25	12～20	12～29	15～31	3.0≤J≤L-3.0	47.01	40
3	3	20	12～32	12～26	12～22	12～30	15～32	3.0≤J≤L-3.0	49.56	40
4	4	21	12～36	12～30	12～24	12～34	15～36	3.0≤J≤L-3.0	52.1	45
5	5	22	12～37	12～30	12～25	12～35	15～37	3.0≤J≤L-3.0	54.65	45
6	6	24	12～42	12～34	12～28	12～40	15～42	3.0≤J≤L-3.0	59.74	50
7	7	25	12～44	12～36	12～28	12～42	15～44	3.0≤J≤L-3.0	62.29	56
8	8	26	14～47	14～39	14～31	14～45	18～47	3.0≤J≤L-3.0	64.84	58
9	9	28	14～51	14～43	14～35	14～49	18～51	3.0≤J≤L-3.0	69.93	60
10	10	30	14～56	14～46	14～38	14～54	18～56	3.0≤J≤L-3.0	75.02	67
11	11	32	14～59	14～49	14～45	14～57	18～59	3.0≤J≤L-3.0	80.12	67
12	12	34	16～66	16～56	16～48	16～64	20～66	3.0≤J≤L-3.0	85.21	75
13	13	36	16～71	16～61	16～50	16～69	20～71	3.0≤J≤L-3.0	90.3	80
14	14	38	16～76	16～65	16～50	16～74	20～76	3.0≤J≤L-3.0	95.39	84
15	15	40	20～80	20～65	20～50	20～79	25～81	3.0≤J≤L-3.0	100.49	90
16	16	44	20～80	20～65	20～50	20～80	25～86	3.0≤J≤L-3.0	110.67	100
17	17	48	20～80	20～65	20～50	20～80	25～95	3.0≤J≤L-3.0	120.86	105
18	19	50	20～80	20～65	20～50	20～80	25～95	3.0≤J≤L-3.0	125.95	115
19	20	60	20～80	20～65	20～50	20～80	25～95	3.0≤J≤L-3.0	151.42	140
20	18	72	20～80	20～65	20～50	20～80	25～95	3.0≤J≤L-3.0	181.7	170

Hole

Belt Width

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Cut Hub

Change Screw Hole Size

Not Available

SRG

Machining Side Hole

Side Hole Number

Not Available

DC/DA/DB/EC/EA/EB/GC/GA/GB
