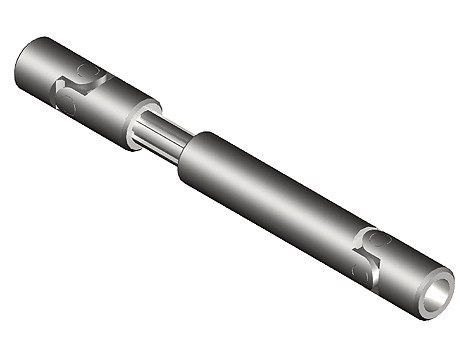

End of Life - Universal Joint (Precision telescopic), Plain bearings, Heavy duty, Series G, DIN808-G

Manufacturer	Technische Antriebselemente GmbH - Germany
Description	Precission telescopic shaft with slide bearings, reinforced construction, series G, DIN-808-G
Part number	KL 163

CAD models

Product selection

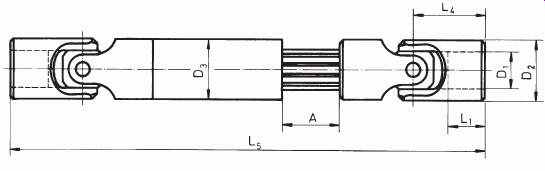

Index	Selector	Order no.	D1 H7 (mm)	D2 (mm)	D3 (mm)	L1 -1 (mm)	L4 ±0,5 (mm)	Lmax (mm)	Lmin (mm)	A (mm)	Spline shaft profile DIN 5463	B P9 (mm)	T +0,2 (mm)	S (mm)	Weight (kg)	with universal joint
1	1	KL 163	8	13	13	13	21	170	130	40	with square	2	9	6	0.1	KL 101 A
2	2	KL 163 SS	8	13	13	13	21	170	130	40	with square	2	9	6	0.1	KL 101 A
3	3	KL 164	10	16	19.5	10	20	200	150	50	6 x 11 x 14	3	11.4	8	0.234	202
4	4	KL 164 SS	10	16	19.5	10	20	200	150	50	6 x 11 x 14	3	11.4	8	0.234	202
5	5	KL 165	12	20	19.5	13	24	250	190	60	6 x 11 x 14	4	13.8	10	0.341	203
6	6	KL 165 SS	12	20	19.5	13	24	250	190	60	6 x 11 x 14	4	13.8	10	0.341	203
7	7	KL 166	16	25	26.5	23	37	300	230	70	6 x 13 x 16	5	18.3	14	0.657	KL 104 A
8	8	KL 166 SS	16	25	26.5	23	37	300	230	70	6 x 13 x 16	5	18.3	14	0.657	KL 104 A
9	9	KL 167	20	32	31.5	25	43	350	270	80	6 x 16 x 20	6	22.8	19	1.214	KL 105 A
10	10	KL 167 SS	20	32	31.5	25	43	350	270	80	6 x 16 x 20	6	22.8	19	1.214	KL 105 A
11	11	KL 168	25	40	39.5	32	54	500	400	100	6 x 21 x 25	8	28.3	24	2.5	KL 106 A
12	12	KL 168 SS	25	40	39.5	32	54	500	400	100	6 x 21 x 25	8	28.3	24	2.5	KL 106 A
13	13	KL 169	32	50	51.5	41	66	650	500	150	6 x 26 x 32	10	35.3	30	5.35	KL 107 A
14	14	KL 169 SS	32	50	51.5	41	66	650	500	150	6 x 26 x 32	10	35.3	30	5.35	KL 107 A
15	15	KL 170	40	63	59.5	47	83	750	550	200	8 x 32 x 38	12	43.3	36	8.78	KL 108 A
16	16	KL 170 SS	40	63	59.5	47	83	750	550	200	8 x 32 x 38	12	43.3	36	8.78	KL 108 A
17	17	KL 171	40	75	59.5	43	80	770	570	200	8 x 32 x 38	12	43.3	36	11.23	209
18	18	KL 171 SS	40	75	59.5	43	80	770	570	200	8 x 32 x 38	12	43.3	36	11.23	209
19	19	KL 172	50	90	79.5	52	95	900	700	200	8 x 42 x 48	14	53.8	On request	21.6	2010
20	20	KL 172 SS	50	90	79.5	52	95	900	700	200	8 x 42 x 48	14	53.8	On request	21.6	2010

Version left

Version right

A (mm)
