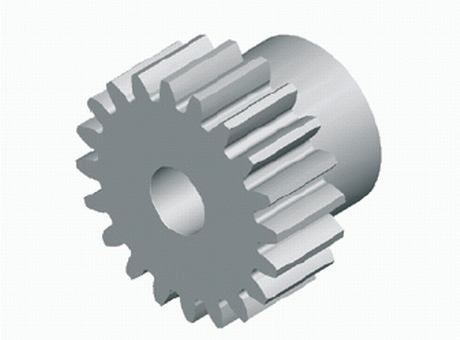

End of Life - Spur gears, Module 2, Low Cost Series, C45 steel (non-hardened), 20° PA

Manufacturer	Technische Antriebselemente GmbH - Germany
Description	TEA Spur gears, straight geared quenched and tempered steel C45 non-hardened, Pressure angle of 20 degrees, Module 2,0
Part number	TEA2012

CAD models

Request for quotation

Product selection

Level of detail

Index	Selector	Order No.	Teeth	Modul	d (mm)	da (mm)	N (mm)	b (mm)	L (mm)	B (mm)	Tol. B	Material
1	1	TEA2012	12	2	24	28	18	20	35	10	H8	Vergütungsstahl C45
2	2	TEA2013	13	2	26	30	20	20	35	10	H8	Vergütungsstahl C45
3	3	TEA2014	14	2	28	32	22	20	35	10	H8	Vergütungsstahl C45
4	4	TEA2015	15	2	30	34	24	20	35	10	H8	Vergütungsstahl C45
5	5	TEA2016	16	2	32	36	25	20	35	10	H8	Vergütungsstahl C45
6	6	TEA2017	17	2	34	38	25	20	35	10	H8	Vergütungsstahl C45
7	7	TEA2018	18	2	36	40	25	20	35	10	H8	Vergütungsstahl C45
8	8	TEA2019	19	2	38	42	25	20	35	10	H8	Vergütungsstahl C45
9	9	TEA2020	20	2	40	44	30	20	35	10	H8	Vergütungsstahl C45
10	10	TEA2021	21	2	42	46	30	20	35	12	H8	Vergütungsstahl C45
11	11	TEA2022	22	2	44	48	30	20	35	12	H8	Vergütungsstahl C45
12	12	TEA2023	23	2	46	50	30	20	35	12	H8	Vergütungsstahl C45
13	13	TEA2024	24	2	48	52	35	20	35	12	H8	Vergütungsstahl C45
14	14	TEA2025	25	2	50	54	35	20	35	12	H8	Vergütungsstahl C45
15	15	TEA2026	26	2	52	56	40	20	35	12	H8	Vergütungsstahl C45
16	16	TEA2027	27	2	54	58	40	20	35	12	H8	Vergütungsstahl C45
17	17	TEA2028	28	2	56	60	40	20	35	12	H8	Vergütungsstahl C45
18	18	TEA2029	29	2	58	62	40	20	35	14	H8	Vergütungsstahl C45
19	19	TEA2030	30	2	60	64	40	20	35	14	H8	Vergütungsstahl C45
20	20	TEA2031	31	2	62	66	45	20	35	14	H8	Vergütungsstahl C45
21	21	TEA2032	32	2	64	68	45	20	35	14	H8	Vergütungsstahl C45
22	22	TEA2033	33	2	66	70	45	20	35	14	H8	Vergütungsstahl C45
23	23	TEA2034	34	2	68	72	45	20	35	14	H8	Vergütungsstahl C45
24	24	TEA2035	35	2	70	74	45	20	35	14	H8	Vergütungsstahl C45
25	25	TEA2036	36	2	72	76	45	20	35	14	H8	Vergütungsstahl C45
26	26	TEA2037	37	2	74	78	50	20	35	14	H8	Vergütungsstahl C45
27	27	TEA2038	38	2	76	80	50	20	35	14	H8	Vergütungsstahl C45
28	28	TEA2039	39	2	78	82	50	20	35	14	H8	Vergütungsstahl C45
29	29	TEA2040	40	2	80	84	50	20	35	14	H8	Vergütungsstahl C45
30	30	TEA2041	41	2	82	86	55	20	35	16	H8	Vergütungsstahl C45
31	31	TEA2042	42	2	84	88	55	20	35	16	H8	Vergütungsstahl C45
32	32	TEA2043	43	2	86	90	55	20	35	16	H8	Vergütungsstahl C45
33	33	TEA2044	44	2	88	92	60	20	35	16	H8	Vergütungsstahl C45
34	34	TEA2045	45	2	90	94	60	20	35	16	H8	Vergütungsstahl C45
35	35	TEA2046	46	2	92	96	60	20	35	16	H8	Vergütungsstahl C45
36	36	TEA2047	47	2	94	98	70	20	35	16	H8	Vergütungsstahl C45
37	37	TEA2048	48	2	96	100	70	20	35	16	H8	Vergütungsstahl C45
38	38	TEA2049	49	2	98	102	70	20	35	16	H8	Vergütungsstahl C45
39	39	TEA2050	50	2	100	104	70	20	35	16	H8	Vergütungsstahl C45
40	40	TEA2051	51	2	102	106	70	20	35	16	H8	Vergütungsstahl C45
41	41	TEA2052	52	2	104	108	70	20	35	16	H8	Vergütungsstahl C45
42	42	TEA2053	53	2	106	110	70	20	35	16	H8	Vergütungsstahl C45
43	43	TEA2054	54	2	108	112	70	20	35	16	H8	Vergütungsstahl C45
44	44	TEA2055	55	2	110	114	70	20	35	16	H8	Vergütungsstahl C45
45	45	TEA2056	56	2	112	116	70	20	35	16	H8	Vergütungsstahl C45
46	46	TEA2057	57	2	114	118	70	20	35	16	H8	Vergütungsstahl C45
47	47	TEA2058	58	2	116	120	70	20	35	16	H8	Vergütungsstahl C45
48	48	TEA2059	59	2	118	122	70	20	35	16	H8	Vergütungsstahl C45
49	49	TEA2060	60	2	120	124	70	20	35	16	H8	Vergütungsstahl C45
50	50	TEA2061	61	2	122	126	80	20	35	16	H8	Vergütungsstahl C45
51	51	TEA2062	62	2	124	128	80	20	35	16	H8	Vergütungsstahl C45
52	52	TEA2063	63	2	126	130	80	20	35	16	H8	Vergütungsstahl C45
53	53	TEA2064	64	2	128	132	80	20	35	16	H8	Vergütungsstahl C45
54	54	TEA2065	65	2	130	134	80	20	35	16	H8	Vergütungsstahl C45
55	55	TEA2066	66	2	132	136	80	20	35	16	H8	Vergütungsstahl C45
56	56	TEA2067	67	2	134	138	80	20	35	16	H8	Vergütungsstahl C45
57	57	TEA2068	68	2	136	140	80	20	35	16	H8	Vergütungsstahl C45
58	58	TEA2069	69	2	138	142	80	20	35	16	H8	Vergütungsstahl C45
59	59	TEA2070	70	2	140	144	80	20	35	16	H8	Vergütungsstahl C45
