End of Life - micro spur gearbox Type RA 10, Type RA 10 auf

Manufacturer	Technische Antriebselemente GmbH - Germany

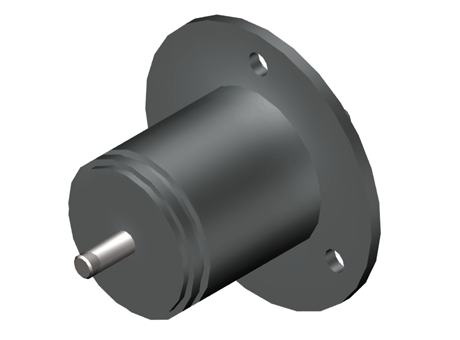

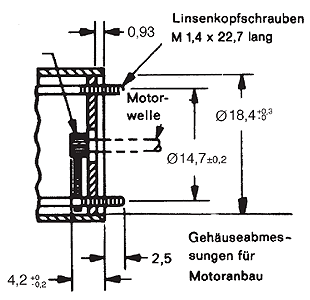

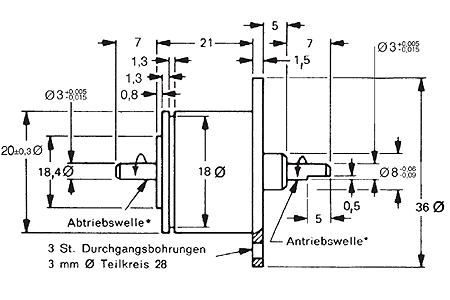

Description	micro spur gearbox Type RA 10, Type RA 10 auf
Part number	RA 10 0005

CAD models

Request for quotation

Product selection

Index	Selector	order number	reduction	max. input speed (rpm)	input pinions, number of teeth	efficiency	rated torque (N.cm)	Md max. (N.cm)
1	1	RA 10 0005	5:1	5600	15	81	0.98	4.9
2	2	RA 10 0010	10:1	5600	14	81	0.98	4.9
3	3	RA 10 0015	15:1	5600	20	66	0.98	4.9
4	4	RA 10 0020	20:1	5600	15	66	0.98	4.9
5	5	RA 10 0025	25:1	5600	15	68	1.5	7.4
6	6	RA 10 0030	30:1	5600	20	68	1.5	7.4
7	7	RA 10 0040	40:1	5600	20	68	1.5	7.4
8	8	RA 10 0045	45:1	5600	20	68	1.5	7.4
9	9	RA 10 0050	50:1	5600	15	66	2	9.8
10	10	RA 10 0060	60:1	5600	15	66	2	9.8
11	11	RA 10 0075	75:1	5600	14	66	2	9.8
12	12	RA 10 0100	100:1	5600	15	53	2.9	14.7
13	13	RA 10 0120	120:1	5600	20	53	2.9	14.7
14	14	RA 10 0150	150:1	5600	20	53	2.9	14.7
15	15	RA 10 0180	180:1	5600	20	53	2.9	14.7
16	16	RA 10 0200	200:1	5600	20	53	2.9	14.7
17	17	RA 10 0250	250:1	5600	15	53	2.9	14.7
18	18	RA 10 0300	300:1	5600	15	53	4.9	24.5
19	19	RA 10 0360	360:1	5600	15	53	4.9	24.5
20	20	RA 10 0450	450:1	5600	14	53	4.9	24.5
21	21	RA 10 0500	500:1	5600	14	53	4.9	24.5
22	22	RA 10 0750	750:1	5600	14	53	4.9	24.5
23	23	RA 10 1000	1000:1	5600	14	53	4.9	24.5
24	24	RA 10 1500	1500:1	5600	20	48	4.9	24.5
25	25	RA 10 1800	1800:1	5600	20	48	4.9	24.5
26	26	RA 10 3000	3000:1	5600	15	48	4.9	24.5
27	27	RA 10 4000	4000:1	5600	15	48	4.9	24.5
28	28	RA 10 6000	6000:1	5600	20	48	4.9	24.5
29	29	RA 10 AUF 0005	5:1	5600	15	81	0.98	4.9
30	30	RA 10 AUF 0010	10:1	5600	14	81	0.98	4.9
31	31	RA 10 AUF 0015	15:1	5600	20	66	0.98	4.9
32	32	RA 10 AUF 0020	20:1	5600	15	66	0.98	4.9
33	33	RA 10 AUF 0025	25:1	5600	15	68	1.5	7.4
34	34	RA 10 AUF 0030	30:1	5600	20	68	1.5	7.4
35	35	RA 10 AUF 0040	40:1	5600	20	68	1.5	7.4
36	36	RA 10 AUF 0045	45:1	5600	20	68	1.5	7.4
37	37	RA 10 AUF 0050	50:1	5600	15	66	2	9.8
38	38	RA 10 AUF 0060	60:1	5600	15	66	2	9.8
39	39	RA 10 AUF 0075	75:1	5600	14	66	2	9.8
40	40	RA 10 AUF 0100	100:1	5600	15	53	2.9	14.7
41	41	RA 10 AUF 0120	120:1	5600	20	53	2.9	14.7
42	42	RA 10 AUF 0150	150:1	5600	20	53	2.9	14.7
43	43	RA 10 AUF 0180	180:1	5600	20	53	2.9	14.7
44	44	RA 10 AUF 0200	200:1	5600	20	53	2.9	14.7
45	45	RA 10 AUF 0250	250:1	5600	15	53	2.9	14.7
46	46	RA 10 AUF 0300	300:1	5600	15	53	4.9	24.5
47	47	RA 10 AUF 0360	360:1	5600	15	53	4.9	24.5
48	48	RA 10 AUF 0450	450:1	5600	14	53	4.9	24.5
49	49	RA 10 AUF 0500	500:1	5600	14	53	4.9	24.5
50	50	RA 10 AUF 0750	750:1	5600	14	53	4.9	24.5
51	51	RA 10 AUF 1000	1000:1	5600	14	53	4.9	24.5
52	52	RA 10 AUF 1500	1500:1	5600	20	48	4.9	24.5
53	53	RA 10 AUF 1800	1800:1	5600	20	48	4.9	24.5
54	54	RA 10 AUF 3000	3000:1	5600	15	48	4.9	24.5
55	55	RA 10 AUF 4000	4000:1	5600	15	48	4.9	24.5
56	56	RA 10 AUF 6000	6000:1	5600	20	48	4.9	24.5
