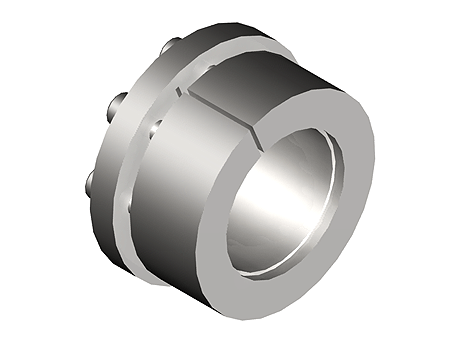

CLAMPEX® shaft to hub connector, self centering, type 201

Manufacturer	Technische Antriebselemente GmbH - Germany
Description	CLAMPEX®-shaft-hub-connection, self centering, type 201
Reference	201-20X47

CAD models

Request for quotation

Product selection

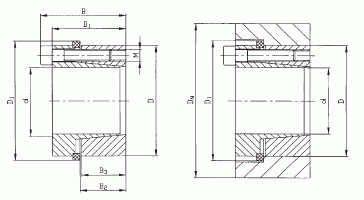

Index	Selector	Order no.	d x D (mm)	B (mm)	B1 (mm)	B2 (mm)	B3 (mm)	D1 (mm)	Din 912-12.9	z	Ta [Nm] 201	T (N.m)	Fax (kN)	Pw (N/mm2)	PN (N/mm2)	Weight (kg)
1	1	201-20X47	20x47	48	42	31	26	53	M6	6	17	332	33	178	76	0.42
2	2	201-22X47	22x47	48	42	31	26	53	M6	6	17	336	33	162	76	0.39
3	3	201-24X50	24x50	48	42	31	26	56	M6	6	17	399	33	149	71	0.43
4	4	201-25X50	25x50	48	42	31	26	56	M6	6	17	415	33	143	71	0.42
5	5	201-28X55	28x55	48	42	31	26	61	M6	6	17	465	33	127	65	0.51
6	6	201-30X55	30x55	48	42	31	26	61	M6	6	17	466	33	119	65	0.48
7	7	201-32X60	32x60	48	42	31	26	66	M6	8	17	709	44	149	79	0.57
8	8	201-35X60	35x60	48	42	31	26	66	M6	8	17	776	44	136	79	0.54
9	9	201-38X65	38x65	48	42	31	26	71	M6	8	17	842	44	125	73	0.63
10	10	201-40X65	40x65	48	42	31	26	71	M6	8	17	886	44	119	73	0.58
11	11	201-42X75	42x75	58	50	36	30	81	M8	6	41	1290	61	136	76	1.02
12	12	201-45X75	45x75	58	50	36	30	81	M8	6	41	1382	61	127	76	0.99
13	13	201-48X80	48x80	58	50	36	30	86	M8	8	41	1965	82	159	95	1.1
14	14	201-50X80	50x80	58	50	36	30	86	M8	8	41	2047	82	152	95	1.08
15	15	201-55X85	55x85	58	50	36	30	91	M8	8	41	2252	82	139	90	1.16
16	16	201-60X90	60x90	58	50	36	30	96	M8	8	41	2456	82	127	85	1.24
17	17	201-65X95	65x95	58	50	36	30	101	M8	8	41	2661	82	117	80	1.33
18	18	201-70X110	70x110	70	60	46	40	119	M10	8	83	4550	130	130	83	2.29
19	19	201-75X115	75x115	70	60	46	40	124	M10	8	83	4875	130	121	79	2.41
20	20	201-80X120	80x120	70	60	46	40	129	M10	8	83	5200	130	113	76	2.55
21	21	201-85X125	85x125	70	60	46	40	134	M10	10	83	6907	163	133	91	2.67
22	22	201-90X130	90x130	70	60	46	40	139	M10	10	83	7313	163	126	87	2.8
23	23	201-95X135	95x135	66	56	45	40	142	M10	10	83	7501	158	116	82	2.93
24	24	201-100X145	100x145	80	68	52	45	155	M12	8	145	9465	189	117	81	4.1
25	25	201-110X155	110x155	80	68	52	45	165	M12	8	145	10411	189	107	76	4.4
26	26	201-120X165	120x165	80	68	52	45	175	M12	10	145	14197	237	122	89	4.72
27	27	201-130X180	130x180	80	68	52	45	188	M12	12	145	18456	284	136	98	5.74
28	28	201-140X190	140x190	90	76	58.5	50	199	M14	10	230	22726	325	130	95	6.92
29	29	201-150X200	150x200	90	76	58.5	50	209	M14	12	230	29219	390	145	109	7.24
30	30	201-160X210	160x210	90	76	58.5	50	219	M14	12	230	31167	390	136	104	7.76
31	31	201-170X225	170x225	90	76	58.5	50	234	M14	14	230	38634	455	149	113	8.98
32	32	201-180X235	180x235	90	76	58.5	50	244	M14	14	230	40907	455	141	108	9.5
