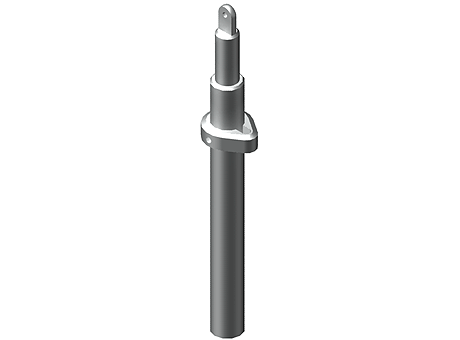

Actuator HG9, max. Lifting Force 1500 N

Manufacturer	T.E.A. Transmissions Pty Ltd - Australia
Description	Actuator HG9, axial moved Piston Rod, max. Lifting Force 1500 N
Reference	HG 9/80

CAD models

Product selection

Index	Selector	Order no.	Addon	Max pull/push force (N)	Stroke Lenght (mm)
1	1	HG 9/80		650	80
2	2	HG 9/100		650	100
3	3	HG 9/165		650	165
4	4	HG 9/200		650	200
5	5	HG 9/300		650	300
6	6	HG 9/400		650	400
7	7	HG 9/500		650	500
8	8	HG 9/600		650	600
9	9	HG 9/750		650	750
10	10	HG 9/1000		650	1000
11	11	HG 9/300G		1000	300
12	12	HG 9/400G		1000	400
13	13	HG 9/500G		1000	500
14	14	HG 9/300GM		1500	300
15	15	HG 9/400GM		1500	400
16	16	HG 9/500GM		1500	500
17	17	HG 9/80L	Interne Lastabschaltung	650	80
18	18	HG 9/100L	Interne Lastabschaltung	650	100
19	19	HG 9/165L	Interne Lastabschaltung	650	165
20	20	HG 9/200L	Interne Lastabschaltung	650	200
21	21	HG 9/300L	Interne Lastabschaltung	650	300
22	22	HG 9/400L	Interne Lastabschaltung	650	400
23	23	HG 9/500L	Interne Lastabschaltung	650	500
24	24	HG 9/600L	Interne Lastabschaltung	650	600
25	25	HG 9/750L	Interne Lastabschaltung	650	750
26	26	HG 9/1000L	Interne Lastabschaltung	650	1000
27	27	HG 9/300GL	Interne Lastabschaltung	1000	300
28	28	HG 9/400GL	Interne Lastabschaltung	1000	400
29	29	HG 9/500GL	Interne Lastabschaltung	1000	500

Spindle position (mm)
