Spur gears, Module 2.5, Low Cost Series, C45 steel (non-hardened), 20° PA

Manufacturer	T.E.A. TECHNIK s.r.o. - Czech Republic
Description	TEA Spur gears, straight geared quenched and tempered steel C45 non-hardened, Pressure angle of 20 degrees, Module 1,5
Reference	TEA2512

CAD models

Request for quotation

Product selection

Level of detail

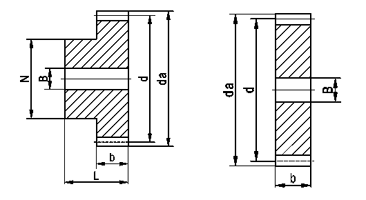

Index	Selector	Order No.	Teeth	Modul	d (mm)	da (mm)	N (mm)	b (mm)	L (mm)	B (mm)	Tol. B	Material
1	1	TEA2512	12	2.5	30	35	22	25	45	10	H8	Vergütungsstahl C45
2	2	TEA2513	13	2.5	32.5	37.5	25	25	45	10	H8	Vergütungsstahl C45
3	3	TEA2514	14	2.5	35	40	28	25	45	10	H8	Vergütungsstahl C45
4	4	TEA2515	15	2.5	37.5	42.5	30	25	45	10	H8	Vergütungsstahl C45
5	5	TEA2516	16	2.5	40	45	32	25	45	12	H8	Vergütungsstahl C45
6	6	TEA2517	17	2.5	42.5	47.5	35	25	45	12	H8	Vergütungsstahl C45
7	7	TEA2518	18	2.5	45	50	35	25	45	12	H8	Vergütungsstahl C45
8	8	TEA2519	19	2.5	47.5	52.5	35	25	45	12	H8	Vergütungsstahl C45
9	9	TEA2520	20	2.5	50	55	40	25	45	12	H8	Vergütungsstahl C45
10	10	TEA2521	21	2.5	52.5	57.5	40	25	45	14	H8	Vergütungsstahl C45
11	11	TEA2522	22	2.5	55	60	45	25	45	14	H8	Vergütungsstahl C45
12	12	TEA2523	23	2.5	57.5	62.5	45	25	45	14	H8	Vergütungsstahl C45
13	13	TEA2524	24	2.5	60	65	45	25	45	14	H8	Vergütungsstahl C45
14	14	TEA2525	25	2.5	62.5	67.5	50	25	45	14	H8	Vergütungsstahl C45
15	15	TEA2526	26	2.5	65	70	50	25	45	14	H8	Vergütungsstahl C45
16	16	TEA2527	27	2.5	67.5	72.5	50	25	45	14	H8	Vergütungsstahl C45
17	17	TEA2528	28	2.5	70	75	50	25	45	14	H8	Vergütungsstahl C45
18	18	TEA2529	29	2.5	72.5	77.5	50	25	45	14	H8	Vergütungsstahl C45
19	19	TEA2530	30	2.5	75	80	55	25	45	14	H8	Vergütungsstahl C45
20	20	TEA2531	31	2.5	77.5	82.5	55	25	45	16	H8	Vergütungsstahl C45
21	21	TEA2532	32	2.5	80	85	55	25	45	16	H8	Vergütungsstahl C45
22	22	TEA2533	33	2.5	82.5	87.5	55	25	45	16	H8	Vergütungsstahl C45
23	23	TEA2534	34	2.5	85	90	55	25	45	16	H8	Vergütungsstahl C45
24	24	TEA2535	35	2.5	87.5	92.5	60	25	45	16	H8	Vergütungsstahl C45
25	25	TEA2536	36	2.5	90	95	60	25	45	16	H8	Vergütungsstahl C45
26	26	TEA2537	37	2.5	92.5	97.5	60	25	45	16	H8	Vergütungsstahl C45
27	27	TEA2538	38	2.5	95	100	60	25	45	16	H8	Vergütungsstahl C45
28	28	TEA2539	39	2.5	97.5	102.5	60	25	45	16	H8	Vergütungsstahl C45
29	29	TEA2540	40	2.5	100	105	70	25	45	16	H8	Vergütungsstahl C45
30	30	TEA2541	41	2.5	102.5	107.5	70	25	45	16	H8	Vergütungsstahl C45
31	31	TEA2542	42	2.5	105	110	70	25	45	16	H8	Vergütungsstahl C45
32	32	TEA2543	43	2.5	107.5	112.5	70	25	45	16	H8	Vergütungsstahl C45
33	33	TEA2544	44	2.5	110	115	70	25	45	16	H8	Vergütungsstahl C45
34	34	TEA2545	45	2.5	112.5	117.5	70	25	45	16	H8	Vergütungsstahl C45
35	35	TEA2546	46	2.5	115	120	70	25	45	16	H8	Vergütungsstahl C45
36	36	TEA2547	47	2.5	117.5	122.5	80	25	45	20	H8	Vergütungsstahl C45
37	37	TEA2548	48	2.5	120	125	80	25	45	20	H8	Vergütungsstahl C45
38	38	TEA2549	49	2.5	122.5	127.5	80	25	45	20	H8	Vergütungsstahl C45
39	39	TEA2550	50	2.5	125	130	80	25	45	20	H8	Vergütungsstahl C45
40	40	TEA2551	51	2.5	127.5	132.5	80	25	45	20	H8	Vergütungsstahl C45
41	41	TEA2552	52	2.5	130	135	90	25	45	20	H8	Vergütungsstahl C45
42	42	TEA2553	53	2.5	132.5	137.5	90	25	45	20	H8	Vergütungsstahl C45
43	43	TEA2554	54	2.5	135	140	90	25	45	20	H8	Vergütungsstahl C45
44	44	TEA2555	55	2.5	137.5	142.5	90	25	45	20	H8	Vergütungsstahl C45
45	45	TEA2556	56	2.5	140	145	100	25	45	20	H8	Vergütungsstahl C45
46	46	TEA2557	57	2.5	142.5	147.5	100	25	45	20	H8	Vergütungsstahl C45
47	47	TEA2558	58	2.5	145	150	100	25	45	20	H8	Vergütungsstahl C45
48	48	TEA2559	59	2.5	147.5	152.5	100	25	45	20	H8	Vergütungsstahl C45
49	49	TEA2560	60	2.5	150	155	100	25	45	20	H8	Vergütungsstahl C45
