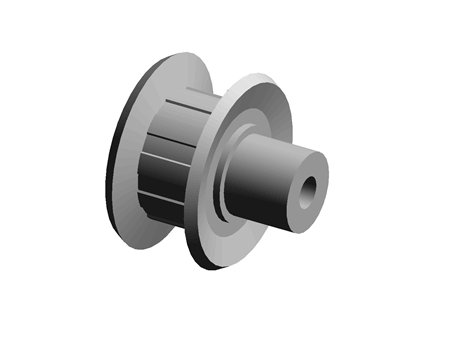

Synchronous Pulley XL Type - B Type - CBAP/CBKP/CBMP/CBMPB/CBMPP_XL025/XL031/XL037/XL050

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Synchronous Pulley XL Type - B Type - CBAP10XL025-B-H4
Part number	CBAP10XL025-B-H4

CAD models

Request for quotation

Product selection

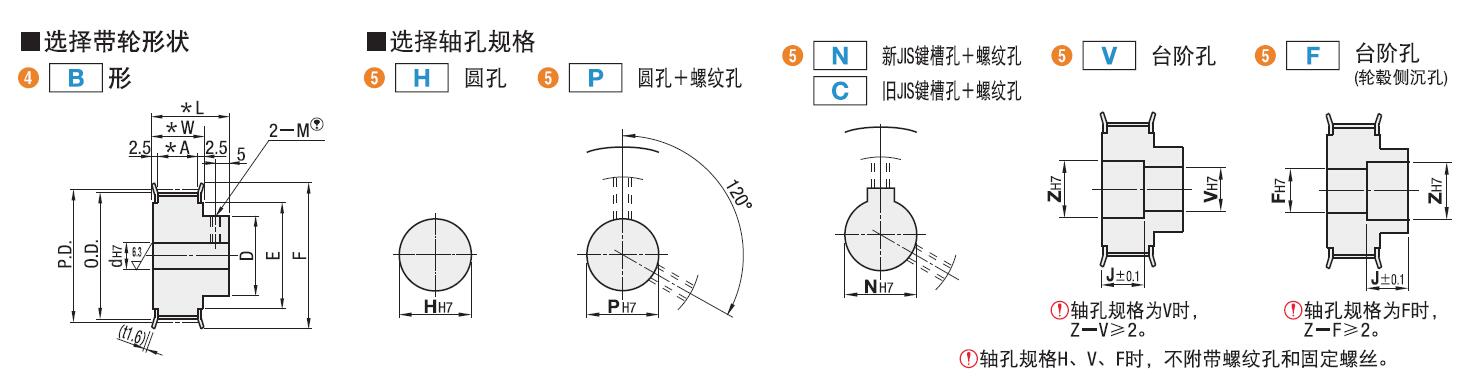

Index	Selector	Tooth Number	H	P	N/C	V	Z	J	P.D.	O.D.	F	E
1	5	10	4～6	4～6	-	4	6	2.0≤J≤L-2.0	16.17	15.66	24	12
2	6	11	4～6	4～6	-	4	6	2.0≤J≤L-2.0	17.79	17.28	24	12
3	7	12	4～8	4～6	-	4～6	6～8	2.0≤J≤L-2.0	19.4	18.9	25	15
4	8	14	5～11	5～8	8	5～9	7～11	2.0≤J≤L-2.0	22.64	22.13	28	18
5	9	15	5～13	5～10	8	5～11	7～13	2.0≤J≤L-2.0	24.26	23.75	32	20
6	10	15	-	-	10	-	-	-	24.26	23.75	32	20
7	11	15	-	-	NK10	-	-	-	24.26	23.75	32	20
8	12	16	5～13	5～10	8	5～11	7～13	2.0≤J≤L-2.0	25.87	25.36	32	20
9	13	16	-	-	10	-	-	-	25.87	25.36	32	20
10	14	16	-	-	NK10	-	-	-	25.87	25.36	32	20
11	15	18	6～17	5～13	8～13	6～15	8～17	2.0≤J≤L-2.0	29.11	28.6	36	24
12	16	19	6～17	6～15	8～13	6～15	8～17	2.0≤J≤L-2.0	30.72	30.22	36	24
13	17	20	8～20	8～16	8～15	8～18	10～20	2.0≤J≤L-2.0	32.34	31.83	40	27
14	18	21	8～20	8～16	8～16	8～18	10～20	2.0≤J≤L-2.0	33.96	33.45	40	27
15	19	22	8～22	8～17	8～16	8～20	10～23	2.0≤J≤L-2.0	35.57	35.07	45	30
16	20	24	8～22	8～17	8～16	8～20	10～23	2.0≤J≤L-2.0	38.81	38.3	45	30
17	21	25	8～26	8～20	8～19	8～24	10～26	2.0≤J≤L-2.0	40.43	39.92	48	35
18	22	26	8～26	8～20	8～20	8～24	10～26	2.0≤J≤L-2.0	42.01	41.53	48	35
19	23	28	8～31	8～25	8～20	8～29	10～31	2.0≤J≤L-2.0	45.28	44.77	55	40
20	24	30	8～31	8～25	8～20	8～29	10～31	2.0≤J≤L-2.0	48.51	48	55	40
21	25	32	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	51.74	51.24	61	45
22	26	34	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	54.98	54.47	61	45
23	27	36	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	58.21	57.7	67	50
24	28	38	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	61.45	60.94	67	50
25	29	40	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	64.68	64.17	74	58
26	30	42	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	67.91	67.41	74	58
27	31	44	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	71.15	70.64	80	60
28	32	46	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	74.38	73.87	80	60
29	1	48	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	77.62	77.11	87	67
30	2	50	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	80.85	80.34	87	67
31	3	60	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	97.01	96.51	104	84
32	4	72	10～36	10～30	10～25	10～34	12～36	2.0≤J≤L-2.0	116.43	115.92	123	102

Belt Width

Hole

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Change Screw Hole Size

Not Available

Cut Hub

SRG

TPC

Machining Side Hole

Not Available

Side Hole Number

Not Available

Q_C/K_C/Z_C

Documentation

Technical Documents
