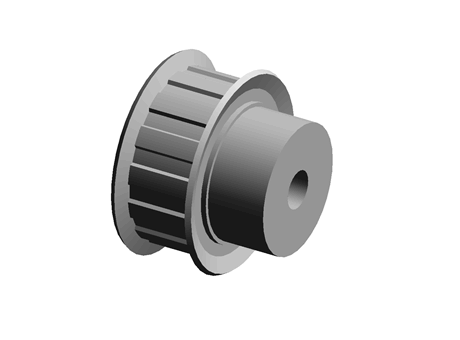

Synchronous Pulley AT10 Type - B Type - CBTPA/CBTPK_AT10150/AT10200/AT10250

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Synchronous Pulley AT10 Type - B Type - CBTPA14-AT10150-B-H10
Part number	CBTPA14-AT10150-B-H10

CAD models

Product selection

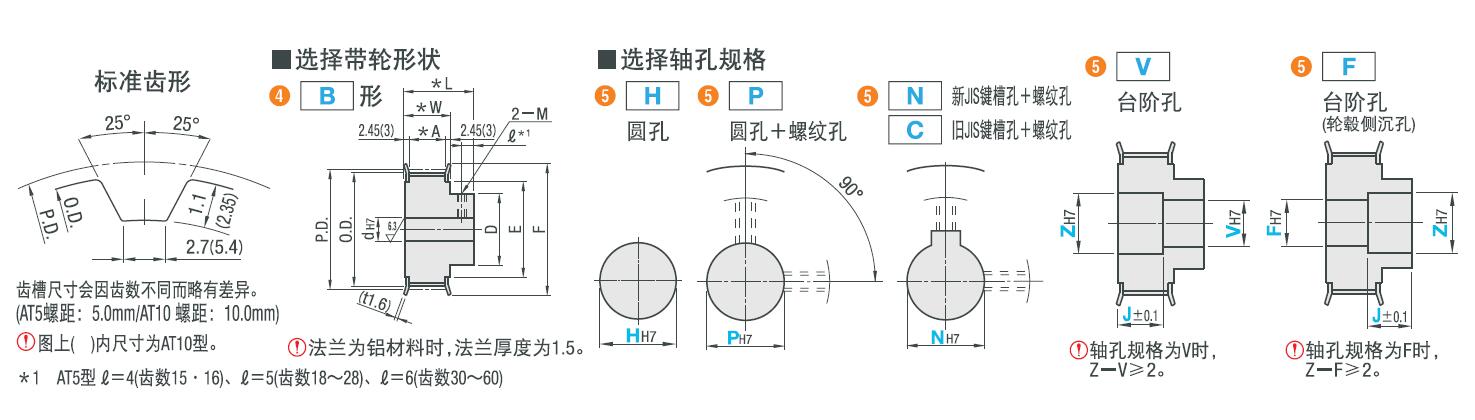

Index	Selector	Tooth Number	H	P	N/C	V	Z	J	P.D.	O.D.	D	E	l
1	1	14	10～30	10～24	10～18	10～28	12～30	3.0≤J≤L-3.0	44.56	42.7	34	36	8
2	2	15	10～31	10～25	10～20	10～29	12～31	3.0≤J≤L-3.0	47.75	45.9	35	40	8
3	3	16	12～31	12～25	12～20	12～29	14～31	3.0≤J≤L-3.0	50.93	49.05	35	40	8
4	4	18	12～31	12～25	12～20	12～29	14～31	3.0≤J≤L-3.0	57.3	55.45	35	45	8
5	5	20	12～36	12～30	12～25	12～34	14～36	3.0≤J≤L-3.0	63.66	61.8	40	50	8
6	6	22	12～36	12～30	12～25	12～34	14～36	3.0≤J≤L-3.0	70.03	68.15	40	60	8
7	7	24	12～46	12～38	12～32	12～44	14～46	3.0≤J≤L-3.0	76.39	74.55	50	67	8
8	8	25	12～46	12～38	12～32	12～44	14～46	3.0≤J≤L-3.0	79.58	77.7	50	67	8
9	9	26	12～46	12～45	12～32	12～44	14～46	3.0≤J≤L-3.0	82.76	80.9	50	67	8
10	10	28	12～55	12～45	12～40	12～53	14～55	3.0≤J≤L-3.0	89.13	87.25	60	75	8
11	11	30	12～55	12～45	12～40	12～53	14～55	3.0≤J≤L-3.0	95.49	93.65	60	84	8
12	12	32	20～55	20～45	20～40	20～53	20～55	3.0≤J≤L-3.0	101.86	100	60	90	8
13	13	36	20～55	20～45	20～40	20～53	20～55	3.0≤J≤L-3.0	114.59	112.75	60	102	8
14	14	40	20～55	20～45	20～40	20～53	20～55	3.0≤J≤L-3.0	127.32	125.45	60	115	8
15	15	44	20～55	20～45	20～40	20～53	20～55	3.0≤J≤L-3.0	140.06	138.2	60	130	8
16	16	48	20～55	20～45	20～40	20～53	20～55	3.0≤J≤L-3.0	152.79	150.95	60	140	8

Hole

Belt Width

Material and Treatment

Change Sop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Cut Hub

Change Screw Hole Size

Not Available

SRG

TPC

Machining Side Hole

Side Hole Number

Not Available

Q_C/K_C/Z_C
