By Shenzhen Shiruida Automation Equipment Co.,Ltd.

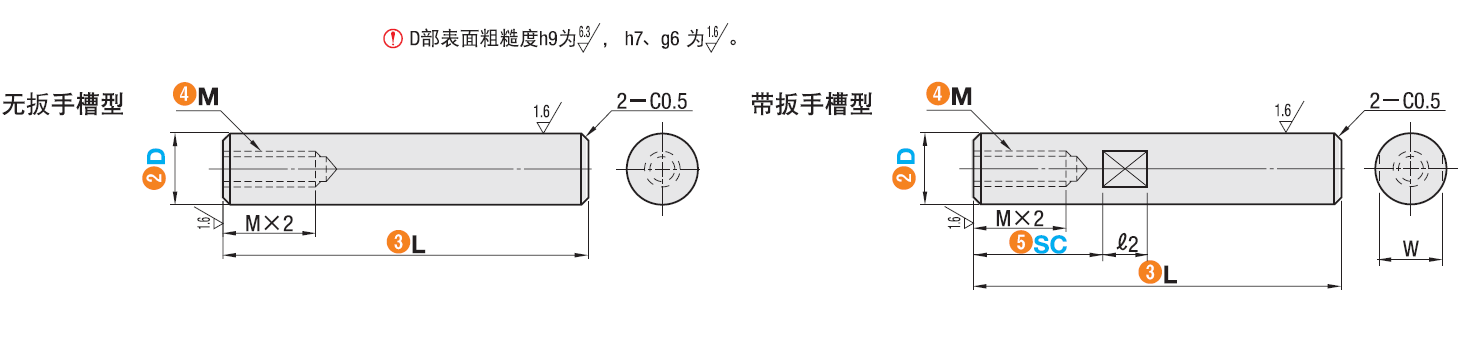

Rotary Shafts - One End Tapped - D Tolerance h9/h7/g6 - BCSMRT/BCPSMRT/BCSSMRT/BCSMRTS/BCPSMRTS/BCSSMRTS/BCSHRT/BCPSHRT/BCSSHRT/BCSHRTS/BCPSHRTS/BCSSHRTS/BCSRT/BCPSRT/BCSSRT/BCSRTS/BCPSRTS/BCSSRTS/BCHRT/BCPHRT Series

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Rotary Shafts - One End Tapped BCSMRT4-15-M2
Part number	BCSMRT4-15-M2

CAD models

Request for quotation

Product selection

Index	Selector	Code	Type	Material	Surface treatment	Tolerance	D	L Smallest Unit 0.1mm
1	1	BCSMRT	Standard	S45C	Blackening	h9	4（0，-0.030）	15.0～200.0
2	2	BCSMRT	Standard	S45C	Blackening	h9	5（0，-0.030）	15.0～250.0
3	3	BCSMRT	Standard	S45C	Blackening	h9	6（0，-0.030）	15.0～400.0
4	4	BCSMRT	Standard	S45C	Blackening	h9	8（0，-0.036）	15.0～500.0
5	5	BCSMRT	Standard	S45C	Blackening	h9	10（0，-0.036）	15.0～600.0
6	6	BCSMRT	Standard	S45C	Blackening	h9	12（0，-0.043）	15.0～700.0
7	7	BCSMRT	Standard	S45C	Blackening	h9	15（0，-0.043）	15.0～800.0
8	8	BCSMRT	Standard	S45C	Blackening	h9	20（0，-0.052）	30.0～1000.0
9	9	BCSMRT	Standard	S45C	Blackening	h9	25（0，-0.052）	50.0～1000.0
10	10	BCSMRT	Standard	S45C	Blackening	h9	30（0，-0.052）	60.0～1000.0
11	11	BCSMRT	Standard	S45C	Blackening	h9	35（0，-0.062）	70.0～1000.0
12	12	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	4（0，-0.030）	15.0～200.0
13	28	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	5（0，-0.030）	15.0～250.0
14	29	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	6（0，-0.030）	15.0～400.0
15	30	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	8（0，-0.036）	15.0～500.0
16	31	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	10（0，-0.036）	15.0～600.0
17	32	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	12（0，-0.043）	15.0～700.0
18	33	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	15（0，-0.043）	15.0～800.0
19	34	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	20（0，-0.052）	30.0～1000.0
20	35	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	25（0，-0.052）	50.0～1000.0
21	36	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	30（0，-0.052）	60.0～1000.0
22	37	BCPSMRT	Standard	S45C	Electroless nickel plating	h9	35（0，-0.062）	70.0～1000.0
23	38	BCSSMRT	Standard	SUS304	-	h9	8（0，-0.036）	15.0～500.0
24	39	BCSSMRT	Standard	SUS304	-	h9	10（0，-0.036）	15.0～600.0
25	40	BCSSMRT	Standard	SUS304	-	h9	12（0，-0.043）	15.0～700.0
26	41	BCSSMRT	Standard	SUS304	-	h9	15（0，-0.043）	15.0～800.0
27	42	BCSSMRT	Standard	SUS304	-	h9	20（0，-0.052）	30.0～1000.0
28	43	BCSSMRT	Standard	SUS304	-	h9	25（0，-0.052）	50.0～1000.0
29	44	BCSSMRT	Standard	SUS304	-	h9	30（0，-0.052）	60.0～1000.0
30	45	BCSSMRT	Standard	SUS304	-	h9	35（0，-0.062）	70.0～1000.0
31	13	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	6（0，-0.030）	15.0～400.0
32	14	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	8（0，-0.036）	15.0～500.0
33	15	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	10（0，-0.036）	15.0～600.0
34	16	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	12（0，-0.043）	15.0～700.0
35	17	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	15（0，-0.043）	15.0～800.0
36	18	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	20（0，-0.052）	30.0～1000.0
37	19	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	25（0，-0.052）	50.0～1000.0
38	20	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	30（0，-0.052）	60.0～1000.0
39	21	BCSMRTS	With Wrench Groove	S45C	Blackening	h9	35（0，-0.062）	70.0～1000.0
40	22	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	6（0，-0.030）	15.0～400.0
41	23	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	8（0，-0.036）	15.0～500.0
42	24	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	10（0，-0.036）	15.0～600.0
43	25	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	12（0，-0.043）	15.0～700.0
44	26	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	15（0，-0.043）	15.0～800.0
45	27	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	20（0，-0.052）	30.0～1000.0
46	46	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	25（0，-0.052）	50.0～1000.0
47	47	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	30（0，-0.052）	60.0～1000.0
48	48	BCPSMRTS	With Wrench Groove	S45C	Electroless nickel plating	h9	35（0，-0.062）	70.0～1000.0
49	49	BCSSMRTS	With Wrench Groove	SUS304	-	h9	8（0，-0.036）	15.0～500.0
50	50	BCSSMRTS	With Wrench Groove	SUS304	-	h9	10（0，-0.036）	15.0～600.0
51	51	BCSSMRTS	With Wrench Groove	SUS304	-	h9	12（0，-0.043）	15.0～700.0
52	52	BCSSMRTS	With Wrench Groove	SUS304	-	h9	15（0，-0.043）	15.0～800.0
53	53	BCSSMRTS	With Wrench Groove	SUS304	-	h9	20（0，-0.052）	30.0～1000.0
54	54	BCSSMRTS	With Wrench Groove	SUS304	-	h9	25（0，-0.052）	50.0～1000.0
55	55	BCSSMRTS	With Wrench Groove	SUS304	-	h9	30（0，-0.052）	60.0～1000.0
56	56	BCSSMRTS	With Wrench Groove	SUS304	-	h9	35（0，-0.062）	70.0～1000.0
57	57	BCSHRT	Standard	S45C	Blackening	h7	4（0，-0.012）	15.0～200.0
58	58	BCSHRT	Standard	S45C	Blackening	h7	5（0，-0.012）	15.0～250.0
59	59	BCSHRT	Standard	S45C	Blackening	h7	6（0，-0.012）	15.0～400.0
60	60	BCSHRT	Standard	S45C	Blackening	h7	8（0，-0.015）	15.0～500.0
61	61	BCSHRT	Standard	S45C	Blackening	h7	10（0，-0.015）	15.0～600.0
62	62	BCSHRT	Standard	S45C	Blackening	h7	12（0，-0.018）	15.0～700.0
63	63	BCSHRT	Standard	S45C	Blackening	h7	15（0，-0.018）	15.0～800.0
64	64	BCSHRT	Standard	S45C	Blackening	h7	17（0，-0.018）	30.0～900.0
65	65	BCSHRT	Standard	S45C	Blackening	h7	20（0，-0.021）	30.0～1000.0
66	66	BCSHRT	Standard	S45C	Blackening	h7	25（0，-0.021）	50.0～1000.0
67	67	BCSHRT	Standard	S45C	Blackening	h7	30（0，-0.021）	60.0～1000.0
68	68	BCSHRT	Standard	S45C	Blackening	h7	35（0，-0.025）	70.0～1000.0
69	69	BCSHRT	Standard	S45C	Blackening	h7	40（0，-0.025）	80.0～1000.0
70	70	BCSHRT	Standard	S45C	Blackening	h7	50（0，-0.025）	100.0～1000.0
71	71	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	4（0，-0.012）	15.0～200.0
72	72	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	5（0，-0.012）	15.0～250.0
73	73	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	6（0，-0.012）	15.0～400.0
74	74	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	8（0，-0.015）	15.0～500.0
75	75	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	10（0，-0.015）	15.0～600.0
76	76	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	12（0，-0.018）	15.0～700.0
77	77	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	15（0，-0.018）	15.0～800.0
78	78	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	17（0，-0.018）	30.0～900.0
79	79	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	20（0，-0.021）	30.0～1000.0
80	80	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	25（0，-0.021）	50.0～1000.0
81	81	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	30（0，-0.021）	60.0～1000.0
82	82	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	35（0，-0.025）	70.0～1000.0
83	83	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	40（0，-0.025）	80.0～1000.0
84	84	BCPSHRT	Standard	S45C	Electroless nickel plating	h7	50（0，-0.025）	100.0～1000.0
85	85	BCSSHRT	Standard	SUS304	-	h7	4（0，-0.012）	15.0～200.0
86	86	BCSSHRT	Standard	SUS304	-	h7	5（0，-0.012）	15.0～250.0
87	87	BCSSHRT	Standard	SUS304	-	h7	6（0，-0.012）	15.0～400.0
88	88	BCSSHRT	Standard	SUS304	-	h7	8（0，-0.015）	15.0～500.0
89	89	BCSSHRT	Standard	SUS304	-	h7	10（0，-0.015）	15.0～600.0
90	90	BCSSHRT	Standard	SUS304	-	h7	12（0，-0.018）	15.0～700.0
91	91	BCSSHRT	Standard	SUS304	-	h7	15（0，-0.018）	15.0～800.0
92	92	BCSSHRT	Standard	SUS304	-	h7	17（0，-0.018）	30.0～900.0
93	93	BCSSHRT	Standard	SUS304	-	h7	20（0，-0.021）	30.0～1000.0
94	94	BCSSHRT	Standard	SUS304	-	h7	25（0，-0.021）	50.0～1000.0
95	95	BCSSHRT	Standard	SUS304	-	h7	30（0，-0.021）	60.0～1000.0
96	96	BCSSHRT	Standard	SUS304	-	h7	35（0，-0.025）	70.0～1000.0
97	97	BCSSHRT	Standard	SUS304	-	h7	40（0，-0.025）	80.0～1000.0
98	98	BCSSHRT	Standard	SUS304	-	h7	50（0，-0.025）	100.0～1000.0
99	99	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	6（0，-0.012）	15.0～400.0
100	100	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	8（0，-0.015）	15.0～500.0
101	101	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	10（0，-0.015）	15.0～600.0
102	102	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	12（0，-0.018）	15.0～700.0
103	103	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	15（0，-0.018）	15.0～800.0
104	104	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	17（0，-0.018）	30.0～900.0
105	105	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	20（0，-0.021）	30.0～1000.0
106	106	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	25（0，-0.021）	50.0～1000.0
107	107	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	30（0，-0.021）	60.0～1000.0
108	108	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	35（0，-0.025）	70.0～1000.0
109	109	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	40（0，-0.025）	80.0～1000.0
110	110	BCSHRTS	With Wrench Groove	S45C	Blackening	h7	50（0，-0.025）	100.0～1000.0
111	111	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	6（0，-0.012）	15.0～400.0
112	112	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	8（0，-0.015）	15.0～500.0
113	113	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	10（0，-0.015）	15.0～600.0
114	114	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	12（0，-0.018）	15.0～700.0
115	115	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	15（0，-0.018）	15.0～800.0
116	116	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	17（0，-0.018）	30.0～900.0
117	117	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	20（0，-0.021）	30.0～1000.0
118	118	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	25（0，-0.021）	50.0～1000.0
119	119	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	30（0，-0.021）	60.0～1000.0
120	120	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	35（0，-0.025）	70.0～1000.0
121	121	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	40（0，-0.025）	80.0～1000.0
122	122	BCPSHRTS	With Wrench Groove	S45C	Electroless nickel plating	h7	50（0，-0.025）	100.0～1000.0
123	123	BCSSHRTS	With Wrench Groove	SUS304	-	h7	6（0，-0.012）	15.0～400.0
124	124	BCSSHRTS	With Wrench Groove	SUS304	-	h7	8（0，-0.015）	15.0～500.0
125	125	BCSSHRTS	With Wrench Groove	SUS304	-	h7	10（0，-0.015）	15.0～600.0
126	126	BCSSHRTS	With Wrench Groove	SUS304	-	h7	12（0，-0.018）	15.0～700.0
127	127	BCSSHRTS	With Wrench Groove	SUS304	-	h7	15（0，-0.018）	15.0～800.0
128	128	BCSSHRTS	With Wrench Groove	SUS304	-	h7	17（0，-0.018）	30.0～900.0
129	129	BCSSHRTS	With Wrench Groove	SUS304	-	h7	20（0，-0.021）	30.0～1000.0
130	130	BCSSHRTS	With Wrench Groove	SUS304	-	h7	25（0，-0.021）	50.0～1000.0
131	131	BCSSHRTS	With Wrench Groove	SUS304	-	h7	30（0，-0.021）	60.0～1000.0
132	132	BCSSHRTS	With Wrench Groove	SUS304	-	h7	35（0，-0.025）	70.0～1000.0
133	133	BCSSHRTS	With Wrench Groove	SUS304	-	h7	40（0，-0.025）	80.0～1000.0
134	134	BCSSHRTS	With Wrench Groove	SUS304	-	h7	50（0，-0.025）	100.0～1000.0
135	135	BCSRT	Standard	S45C	Blackening	g6	4（-0.004，-0.012）	15.0～200.0
136	136	BCSRT	Standard	S45C	Blackening	g6	5（-0.004，-0.012）	15.0～250.0
137	137	BCSRT	Standard	S45C	Blackening	g6	6（-0.004，-0.012）	15.0～400.0
138	138	BCSRT	Standard	S45C	Blackening	g6	8（-0.005，-0.014）	15.0～500.0
139	139	BCSRT	Standard	S45C	Blackening	g6	10（-0.005，-0.014）	15.0～600.0
140	140	BCSRT	Standard	S45C	Blackening	g6	12（-0.006，-0.017）	15.0～700.0
141	141	BCSRT	Standard	S45C	Blackening	g6	13（-0.006，-0.017）	15.0～700.0
142	142	BCSRT	Standard	S45C	Blackening	g6	15（-0.006，-0.017）	15.0～800.0
143	143	BCSRT	Standard	S45C	Blackening	g6	16（-0.006，-0.017）	15.0～900.0
144	144	BCSRT	Standard	S45C	Blackening	g6	17（-0.006，-0.017）	30.0～900.0
145	145	BCSRT	Standard	S45C	Blackening	g6	18（-0.006，-0.017）	30.0～900.0
146	146	BCSRT	Standard	S45C	Blackening	g6	20（-0.007，-0.020）	30.0～1000.0
147	147	BCSRT	Standard	S45C	Blackening	g6	22（-0.007，-0.020）	40.0～1000.0
148	148	BCSRT	Standard	S45C	Blackening	g6	25（-0.007，-0.020）	50.0～1000.0
149	149	BCSRT	Standard	S45C	Blackening	g6	30（-0.007，-0.020）	60.0～1000.0
150	150	BCSRT	Standard	S45C	Blackening	g6	35（-0.009，-0.025）	70.0～1000.0
151	151	BCSRT	Standard	S45C	Blackening	g6	40（-0.009，-0.025）	80.0～1000.0
152	152	BCSRT	Standard	S45C	Blackening	g6	50（-0.009，-0.025）	100.0～1000.0
153	153	BCPSRT	Standard	S45C	Electroless nickel plating	g6	4（-0.004，-0.012）	15.0～200.0
154	162	BCPSRT	Standard	S45C	Electroless nickel plating	g6	5（-0.004，-0.012）	15.0～250.0
155	163	BCPSRT	Standard	S45C	Electroless nickel plating	g6	6（-0.004，-0.012）	15.0～400.0
156	164	BCPSRT	Standard	S45C	Electroless nickel plating	g6	8（-0.005，-0.014）	15.0～500.0
157	165	BCPSRT	Standard	S45C	Electroless nickel plating	g6	10（-0.005，-0.014）	15.0～600.0
158	166	BCPSRT	Standard	S45C	Electroless nickel plating	g6	12（-0.006，-0.017）	15.0～700.0
159	167	BCPSRT	Standard	S45C	Electroless nickel plating	g6	13（-0.006，-0.017）	15.0～700.0
160	168	BCPSRT	Standard	S45C	Electroless nickel plating	g6	15（-0.006，-0.017）	15.0～800.0
161	169	BCPSRT	Standard	S45C	Electroless nickel plating	g6	16（-0.006，-0.017）	15.0～900.0
162	170	BCPSRT	Standard	S45C	Electroless nickel plating	g6	17（-0.006，-0.017）	30.0～900.0
163	171	BCPSRT	Standard	S45C	Electroless nickel plating	g6	18（-0.006，-0.017）	30.0～900.0
164	172	BCPSRT	Standard	S45C	Electroless nickel plating	g6	20（-0.007，-0.020）	30.0～1000.0
165	173	BCPSRT	Standard	S45C	Electroless nickel plating	g6	22（-0.007，-0.020）	40.0～1000.0
166	174	BCPSRT	Standard	S45C	Electroless nickel plating	g6	25（-0.007，-0.020）	50.0～1000.0
167	175	BCPSRT	Standard	S45C	Electroless nickel plating	g6	30（-0.007，-0.020）	60.0～1000.0
168	176	BCPSRT	Standard	S45C	Electroless nickel plating	g6	35（-0.009，-0.025）	70.0～1000.0
169	177	BCPSRT	Standard	S45C	Electroless nickel plating	g6	40（-0.009，-0.025）	80.0～1000.0
170	178	BCPSRT	Standard	S45C	Electroless nickel plating	g6	50（-0.009，-0.025）	100.0～1000.0
171	154	BCSSRT	Standard	SUS304	-	g6	4（-0.004，-0.012）	15.0～200.0
172	155	BCSSRT	Standard	SUS304	-	g6	5（-0.004，-0.012）	15.0～250.0
173	156	BCSSRT	Standard	SUS304	-	g6	6（-0.004，-0.012）	15.0～400.0
174	157	BCSSRT	Standard	SUS304	-	g6	8（-0.005，-0.014）	15.0～500.0
175	158	BCSSRT	Standard	SUS304	-	g6	10（-0.005，-0.014）	15.0～600.0
176	159	BCSSRT	Standard	SUS304	-	g6	12（-0.006，-0.017）	15.0～700.0
177	160	BCSSRT	Standard	SUS304	-	g6	15（-0.006，-0.017）	15.0～800.0
178	161	BCSSRT	Standard	SUS304	-	g6	17（-0.006，-0.017）	30.0～900.0
179	179	BCSSRT	Standard	SUS304	-	g6	20（-0.007，-0.020）	30.0～1000.0
180	180	BCSSRT	Standard	SUS304	-	g6	25（-0.007，-0.020）	50.0～1000.0
181	181	BCSSRT	Standard	SUS304	-	g6	30（-0.007，-0.020）	60.0～1000.0
182	182	BCSSRT	Standard	SUS304	-	g6	35（-0.009，-0.025）	70.0～1000.0
183	183	BCSSRT	Standard	SUS304	-	g6	40（-0.009，-0.025）	80.0～1000.0
184	184	BCSSRT	Standard	SUS304	-	g6	50（-0.009，-0.025）	100.0～1000.0
185	185	BCSRTS	With Wrench Groove	S45C	Blackening	g6	6（-0.004，-0.012）	15.0～400.0
186	186	BCSRTS	With Wrench Groove	S45C	Blackening	g6	8（-0.005，-0.014）	15.0～500.0
187	187	BCSRTS	With Wrench Groove	S45C	Blackening	g6	10（-0.005，-0.014）	15.0～600.0
188	188	BCSRTS	With Wrench Groove	S45C	Blackening	g6	12（-0.006，-0.017）	15.0～700.0
189	189	BCSRTS	With Wrench Groove	S45C	Blackening	g6	13（-0.006，-0.017）	15.0～700.0
190	190	BCSRTS	With Wrench Groove	S45C	Blackening	g6	15（-0.006，-0.017）	15.0～800.0
191	191	BCSRTS	With Wrench Groove	S45C	Blackening	g6	16（-0.006，-0.017）	15.0～900.0
192	192	BCSRTS	With Wrench Groove	S45C	Blackening	g6	17（-0.006，-0.017）	30.0～900.0
193	193	BCSRTS	With Wrench Groove	S45C	Blackening	g6	18（-0.006，-0.017）	30.0～900.0
194	194	BCSRTS	With Wrench Groove	S45C	Blackening	g6	20（-0.007，-0.020）	30.0～1000.0
195	195	BCSRTS	With Wrench Groove	S45C	Blackening	g6	22（-0.007，-0.020）	40.0～1000.0
196	196	BCSRTS	With Wrench Groove	S45C	Blackening	g6	25（-0.007，-0.020）	50.0～1000.0
197	197	BCSRTS	With Wrench Groove	S45C	Blackening	g6	30（-0.007，-0.020）	60.0～1000.0
198	198	BCSRTS	With Wrench Groove	S45C	Blackening	g6	35（-0.009，-0.025）	70.0～1000.0
199	199	BCSRTS	With Wrench Groove	S45C	Blackening	g6	40（-0.009，-0.025）	80.0～1000.0
200	200	BCSRTS	With Wrench Groove	S45C	Blackening	g6	50（-0.009，-0.025）	100.0～1000.0
201	201	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	6（-0.004，-0.012）	15.0～400.0
202	202	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	8（-0.005，-0.014）	15.0～500.0
203	203	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	10（-0.005，-0.014）	15.0～600.0
204	204	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	12（-0.006，-0.017）	15.0～700.0
205	205	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	13（-0.006，-0.017）	15.0～700.0
206	206	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	15（-0.006，-0.017）	15.0～800.0
207	207	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	16（-0.006，-0.017）	15.0～900.0
208	208	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	17（-0.006，-0.017）	30.0～900.0
209	209	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	18（-0.006，-0.017）	30.0～900.0
210	210	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	20（-0.007，-0.020）	30.0～1000.0
211	211	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	22（-0.007，-0.020）	40.0～1000.0
212	212	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	25（-0.007，-0.020）	50.0～1000.0
213	213	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	30（-0.007，-0.020）	60.0～1000.0
214	214	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	35（-0.009，-0.025）	70.0～1000.0
215	215	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	40（-0.009，-0.025）	80.0～1000.0
216	216	BCPSRTS	With Wrench Groove	S45C	Electroless nickel plating	g6	50（-0.009，-0.025）	100.0～1000.0
217	217	BCSSRTS	With Wrench Groove	SUS304	-	g6	6（-0.004，-0.012）	15.0～400.0
218	218	BCSSRTS	With Wrench Groove	SUS304	-	g6	8（-0.005，-0.014）	15.0～500.0
219	219	BCSSRTS	With Wrench Groove	SUS304	-	g6	10（-0.005，-0.014）	15.0～600.0
220	220	BCSSRTS	With Wrench Groove	SUS304	-	g6	12（-0.006，-0.017）	15.0～700.0
221	221	BCSSRTS	With Wrench Groove	SUS304	-	g6	15（-0.006，-0.017）	15.0～800.0
222	222	BCSSRTS	With Wrench Groove	SUS304	-	g6	17（-0.006，-0.017）	30.0～900.0
223	223	BCSSRTS	With Wrench Groove	SUS304	-	g6	20（-0.007，-0.020）	30.0～1000.0
224	224	BCSSRTS	With Wrench Groove	SUS304	-	g6	25（-0.007，-0.020）	50.0～1000.0
225	225	BCSSRTS	With Wrench Groove	SUS304	-	g6	30（-0.007，-0.020）	60.0～1000.0
226	226	BCSSRTS	With Wrench Groove	SUS304	-	g6	35（-0.009，-0.025）	70.0～1000.0
227	227	BCSSRTS	With Wrench Groove	SUS304	-	g6	40（-0.009，-0.025）	80.0～1000.0
228	228	BCSSRTS	With Wrench Groove	SUS304	-	g6	50（-0.009，-0.025）	100.0～1000.0
229	229	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	15（-0.006，-0.017）	15.0～800.0
230	230	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	20（-0.007，-0.020）	30.0～1000.0
231	231	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	25（-0.007，-0.020）	50.0～1000.0
232	232	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	30（-0.007，-0.020）	60.0～1000.0
233	233	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	35（-0.009，-0.025）	70.0～1000.0
234	234	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	40（-0.009，-0.025）	80.0～1000.0
235	235	BCHRT	Standard	SCM435，hardness 30～35HRC	Blackening	g6	50（-0.009，-0.025）	100.0～1000.0
236	236	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	15（-0.006，-0.017）	15.0～800.0
237	237	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	20（-0.007，-0.020）	30.0～1000.0
238	238	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	25（-0.007，-0.020）	50.0～1000.0
239	239	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	30（-0.007，-0.020）	60.0～1000.0
240	240	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	35（-0.009，-0.025）	70.0～1000.0
241	241	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	40（-0.009，-0.025）	80.0～1000.0
242	242	BCPHRT	Standard	SCM435，hardness 30～35HRC	Electroless nickel plating	g6	50（-0.009，-0.025）	100.0～1000.0

Alterations

C Chamfer Change

-：None

Input SC Value

L Dimension Tolerance Change

Depth of Internal Thread Change

M：No Change

Input KC Value

Input A Value

Input FC Value

Input G Value

Input WFC Value

Input J Value

Input V Value

Input W Value

Input SFC Value

Input SG Value

Input AG Value

Input UC Value

Input TA Value

Input TB Value

Documentation

Technical document

Contact the supplier

Shenzhen Shiruida Automation Equipment Co.,Ltd.

An one-stop purchasing service company who provides automation components for non-standard automation equipments manufacturers.

Shenzhen Shiruida Automation Equipment Co.,Ltd.

Shenzhen Shiruida Automation Equipment Co.,Ltd.
No.9, Yuanhu Road, Zhangbei County
Ailian Community, Longcheng Avenue
Longgang District
518172 Shenzhen City
China
www.srdfaa.com
Service@srdfaa.com

深圳市仕瑞达自动化设备有限公司

深圳市仕瑞达自动化设备有限公司
龙岗区
龙城街道
爱联社区嶂背村圆湖路9号
518172 深圳市
China
www.srdfaa.com
Service@srdfaa.com
