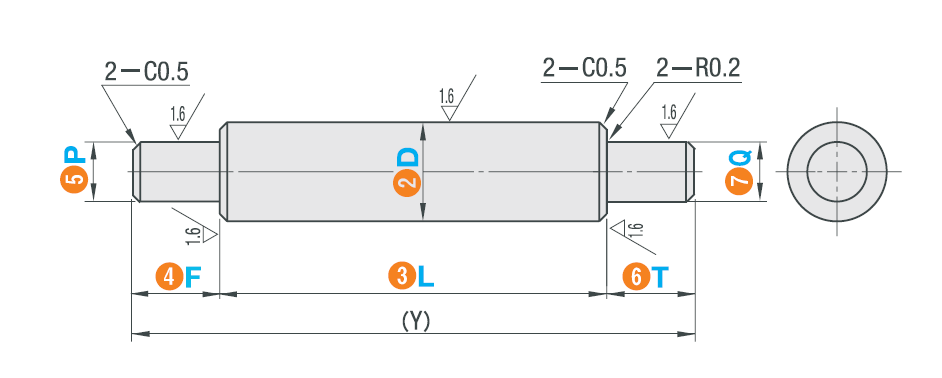

Rotary Shafts - Both Ends Stepped - D Tolerance h9/h7/g6 - BCSRMHQ/BCPSRMHQ/BCSSRMHQ/BCSRMGQ/BCPSRMGQ/BCSSRMGQ/BCSRHQ/BCPSRHQ/BCSSRHQ/BCSRQ/BCPSRQ/BCSSRQ/BCHRQ/BCPHRQ Sseries

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Rotary Shafts - Both Ends Stepped BCSRMHQ6-15-F2.5-P3-T2.5-Q3
Part number	BCSRMHQ6-15-F2.5-P3-T2.5-Q3

CAD models

Request for quotation

Product selection

Index	Selector	Code	Material	Surface treatment	Tolerance	D	L Smallest Unit 0.1mm	(Y) max.
1	1	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～396.0	400
2	2	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～496.0	500
3	3	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～596.0	600
4	4	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～696.0	700
5	5	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～796.0	800
6	6	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～996.0	1000
7	7	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～996.0	1000
8	8	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～996.0	1000
9	9	BCSRMHQ	S45C	Blackening	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～996.0	1000
10	10	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～396.0	400
11	11	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～496.0	500
12	12	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～596.0	600
13	13	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～696.0	700
14	14	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～796.0	800
15	15	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～996.0	1000
16	16	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～996.0	1000
17	17	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～996.0	1000
18	18	BCPSRMHQ	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～996.0	1000
19	19	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～496.0	500
20	20	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～596.0	600
21	21	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～696.0	700
22	22	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～796.0	800
23	23	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～996.0	1000
24	24	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～996.0	1000
25	25	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～996.0	1000
26	26	BCSSRMHQ	SUS304	-	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～996.0	1000
27	27	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～396.0	400
28	28	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～496.0	500
29	29	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～596.0	600
30	30	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～696.0	700
31	31	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～796.0	800
32	32	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～996.0	1000
33	33	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～996.0	1000
34	34	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～996.0	1000
35	35	BCSRMGQ	S45C	Blackening	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～996.0	1000
36	36	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～396.0	400
37	37	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～496.0	500
38	38	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～596.0	600
39	39	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～696.0	700
40	40	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～796.0	800
41	41	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～996.0	1000
42	42	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～996.0	1000
43	43	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～996.0	1000
44	44	BCPSRMGQ	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～996.0	1000
45	45	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～496.0	500
46	46	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～596.0	600
47	47	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～696.0	700
48	48	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～796.0	800
49	49	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～996.0	1000
50	50	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～996.0	1000
51	51	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～996.0	1000
52	52	BCSSRMGQ	SUS304	-	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～996.0	1000
53	53	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～396.0	400
54	54	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～496.0	500
55	55	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～596.0	600
56	56	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～696.0	700
57	57	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～796.0	800
58	58	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～896.0	900
59	59	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～996.0	1000
60	60	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～996.0	1000
61	61	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～996.0	1000
62	62	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～996.0	1000
63	63	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～996.0	1000
64	64	BCSRHQ	S45C	Blackening	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～996.0	1000
65	65	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～396.0	400
66	66	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～496.0	500
67	67	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～596.0	600
68	68	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～696.0	700
69	69	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～796.0	800
70	70	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～896.0	900
71	71	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～996.0	1000
72	72	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～996.0	1000
73	73	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～996.0	1000
74	74	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～996.0	1000
75	75	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～996.0	1000
76	76	BCPSRHQ	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～996.0	1000
77	77	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～396.0	400
78	78	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～496.0	500
79	79	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～596.0	600
80	80	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～696.0	700
81	81	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～796.0	800
82	82	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～896.0	900
83	83	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～996.0	1000
84	84	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～996.0	1000
85	85	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～996.0	1000
86	86	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～996.0	1000
87	87	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～996.0	1000
88	88	BCSSRHQ	SUS304	-	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～996.0	1000
89	89	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～396.0	400
90	90	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～496.0	500
91	91	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～596.0	600
92	92	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～696.0	700
93	93	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～696.0	700
94	94	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～796.0	800
95	95	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～896.0	900
96	103	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～896.0	900
97	104	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～896.0	900
98	105	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～996.0	1000
99	106	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～996.0	1000
100	107	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～996.0	1000
101	108	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～996.0	1000
102	109	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～996.0	1000
103	110	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～996.0	1000
104	111	BCSRQ	S45C	Blackening	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～996.0	1000
105	112	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～396.0	400
106	113	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～496.0	500
107	114	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～596.0	600
108	115	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～696.0	700
109	116	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～696.0	700
110	117	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～796.0	800
111	118	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～896.0	900
112	119	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～896.0	900
113	120	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～896.0	900
114	121	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～996.0	1000
115	122	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～996.0	1000
116	123	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～996.0	1000
117	124	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～996.0	1000
118	125	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～996.0	1000
119	126	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～996.0	1000
120	127	BCPSRQ	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～996.0	1000
121	128	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～396.0	400
122	129	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～496.0	500
123	130	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～596.0	600
124	131	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～696.0	700
125	132	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～796.0	800
126	133	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～896.0	900
127	134	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～996.0	1000
128	135	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～996.0	1000
129	136	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～996.0	1000
130	137	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～996.0	1000
131	138	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～996.0	1000
132	139	BCSSRQ	SUS304	-	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～996.0	1000
133	140	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～796.0	800
134	141	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～996.0	1000
135	142	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～996.0	1000
136	143	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～996.0	1000
137	144	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～996.0	1000
138	145	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～996.0	1000
139	146	BCHRQ	SCM435，hardness 30～35HRC	Blackening	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～996.0	1000
140	96	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～796.0	800
141	97	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～996.0	1000
142	98	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～996.0	1000
143	99	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～996.0	1000
144	100	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～996.0	1000
145	101	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～996.0	1000
146	102	BCPHRQ	SCM435，hardness 30～35HRC	Electroless nickel plating	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～996.0	1000

Alterations

L Dimension Tolerance Change

Alterations at shaft end (P Part)

Alterations at shaft end (Q Part)

Machining tapped (P Part)

Machining tapped (Q Part)

Input KC Value

Input A Value

Input WKC Value

Input C Value

Input K Value

Input E Value

Input FC Value

Input G Value

Input WFC Value

Input J Value

Input W Value

Input V Value

Input TL Value

Input TR Value

Input SC Value

Input UC Value

Input PKC Value

Input TF Value

Input QKC Value

Input TT Value

Documentation

Technical document

Contact the supplier

Shenzhen Shiruida Automation Equipment Co.,Ltd.

An one-stop purchasing service company who provides automation components for non-standard automation equipments manufacturers.

Shenzhen Shiruida Automation Equipment Co.,Ltd.

Shenzhen Shiruida Automation Equipment Co.,Ltd.
No.9, Yuanhu Road, Zhangbei County
Ailian Community, Longcheng Avenue
Longgang District
518172 Shenzhen City
China
www.srdfaa.com
Service@srdfaa.com

深圳市仕瑞达自动化设备有限公司

深圳市仕瑞达自动化设备有限公司
龙岗区
龙城街道
爱联社区嶂背村圆湖路9号
518172 深圳市
China
www.srdfaa.com
Service@srdfaa.com
