By Shenzhen Shiruida Automation Equipment Co.,Ltd.

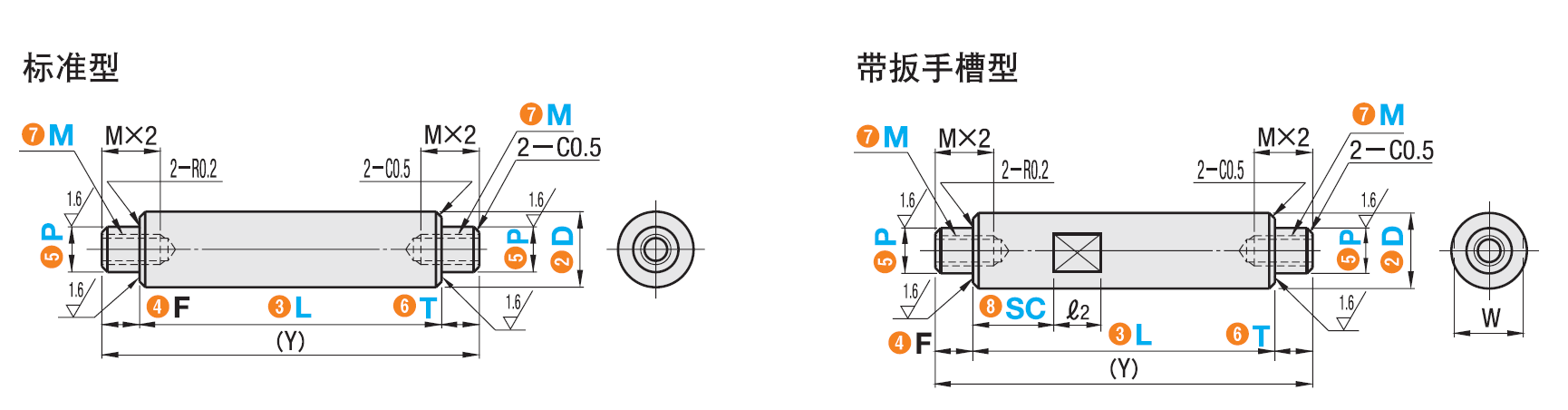

Rotary Shafts - Both Ends Stepped - Both Ends Tapped - D Tolerance h9/h7/g6 - BCSRMHH/BCPSRMHH/BCSSRMHH/BCSRMGH/BCPSRMGH/BCSSRMGH... Sseries

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Rotary Shafts - Both Ends Stepped - Both Ends Tapped BCSRMHH6-15-F3-P5-T3-M2.6
Part number	BCSRMHH6-15-F3-P5-T3-M2.6

CAD models

Request for quotation

Product selection

Index	Selector	Code	Type	Material	Surface treatment	Tolerance	D	L Smallest Unit 0.1mm	(Y) max.
1	1	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～398.0	400
2	2	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
3	3	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
4	4	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
5	5	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
6	6	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
7	7	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
8	8	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
9	9	BCSRMHH	Standard	S45C	Blackening	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
10	10	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～398.0	400
11	11	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
12	12	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
13	13	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
14	14	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
15	15	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
16	16	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
17	17	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
18	18	BCPSRMHH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
19	19	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
20	20	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
21	21	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
22	22	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
23	23	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
24	24	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
25	25	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
26	26	BCSSRMHH	Standard	SUS304	-	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
27	27	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～398.0	400
28	28	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
29	29	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
30	30	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
31	31	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
32	32	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
33	33	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
34	34	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
35	35	BCSRMGH	Standard	S45C	Blackening	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～998.0	1000
36	36	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～398.0	400
37	37	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
38	38	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
39	39	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
40	40	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
41	41	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
42	42	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
43	43	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
44	44	BCPSRMGH	Standard	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～998.0	1000
45	45	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
46	46	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
47	47	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
48	48	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
49	49	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
50	50	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
51	51	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
52	52	BCSSRMGH	Standard	SUS304	-	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～998.0	1000
53	53	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～398.0	400
54	54	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
55	55	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
56	56	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
57	57	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
58	58	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
59	59	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
60	60	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
61	61	BCSRMHHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
62	62	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	6（0，-0.030）	15.0～398.0	400
63	63	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
64	64	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
65	65	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
66	66	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
67	67	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
68	68	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
69	69	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
70	70	BCPSRMHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
71	71	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	8（0，-0.036）	15.0～498.0	500
72	72	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	10（0，-0.036）	15.0～598.0	600
73	73	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	12（0，-0.043）	15.0～698.0	700
74	74	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	15（0，-0.043）	15.0～798.0	800
75	75	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	20（0，-0.052）	30.0～998.0	1000
76	76	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	25（0，-0.052）	30.0～998.0	1000
77	77	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	30（0，-0.052）	30.0～998.0	1000
78	78	BCSSRMHHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,h7	35（0，-0.062）	40.0～998.0	1000
79	79	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～398.0	400
80	80	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
81	81	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
82	82	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
83	83	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
84	84	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
85	85	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
86	86	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
87	87	BCSRMGHS	With Wrench Groove	S45C	Blackening	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～998.0	1000
88	88	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	6（0，-0.030）	15.0～398.0	400
89	89	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
90	90	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
91	91	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
92	92	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
93	93	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
94	94	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
95	95	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
96	96	BCPSRMGHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h9 · Part P,g6	35（0，-0.062）	40.0～998.0	1000
97	97	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	8（0，-0.036）	15.0～498.0	500
98	98	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	10（0，-0.036）	15.0～598.0	600
99	99	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	12（0，-0.043）	15.0～698.0	700
100	100	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	15（0，-0.043）	15.0～798.0	800
101	101	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	20（0，-0.052）	30.0～998.0	1000
102	102	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	25（0，-0.052）	30.0～998.0	1000
103	103	BCSSRMGHS	With Wrench Groove	SUS304	-	Part D,h9 · Part P,g6	30（0，-0.052）	30.0～998.0	1000
104	104	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
105	105	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
106	106	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
107	107	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
108	108	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
109	109	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
110	110	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
111	111	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
112	112	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
113	113	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
114	114	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
115	115	BCSRHH	Standard	S45C	Blackening	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
116	116	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
117	117	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
118	118	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
119	119	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
120	120	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
121	121	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
122	122	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
123	123	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
124	124	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
125	125	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
126	126	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
127	127	BCPSRHH	Standard	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
128	128	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
129	129	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
130	130	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
131	131	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
132	132	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
133	133	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
134	134	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
135	135	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
136	136	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
137	137	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
138	138	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
139	139	BCSSRHH	Standard	SUS304	-	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
140	140	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
141	141	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
142	142	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
143	143	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
144	144	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
145	145	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
146	146	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
147	147	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
148	148	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
149	149	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
150	150	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
151	151	BCSRHHS	With Wrench Groove	S45C	Blackening	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
152	152	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
153	153	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
154	154	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
155	155	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
156	156	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
157	157	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
158	158	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
159	159	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
160	160	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
161	161	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
162	162	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
163	163	BCPSRHHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
164	164	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	6（0，-0.012）	15.0～398.0	400
165	165	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	8（0，-0.015）	15.0～498.0	500
166	166	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	10（0，-0.015）	15.0～598.0	600
167	167	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	12（0，-0.018）	15.0～698.0	700
168	168	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	15（0，-0.018）	15.0～798.0	800
169	169	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	17（0，-0.018）	30.0～898.0	900
170	170	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	20（0，-0.021）	30.0～998.0	1000
171	171	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	25（0，-0.021）	30.0～998.0	1000
172	172	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	30（0，-0.021）	30.0～998.0	1000
173	173	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	35（0，-0.025）	40.0～998.0	1000
174	174	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	40（0，-0.025）	40.0～998.0	1000
175	175	BCSSRHHS	With Wrench Groove	SUS304	-	Part D,h7 · Part P,h7	50（0，-0.025）	40.0～998.0	1000
176	176	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
177	177	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
178	178	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
179	179	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
180	180	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～698.0	700
181	181	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
182	182	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～898.0	900
183	183	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
184	184	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～898.0	900
185	185	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
186	186	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～998.0	1000
187	187	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
188	188	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
189	189	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
190	190	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
191	191	BCSRH	Standard	S45C	Blackening	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000
192	192	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
193	193	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
194	194	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
195	195	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
196	196	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～698.0	700
197	197	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
198	198	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～898.0	900
199	199	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
200	200	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～898.0	900
201	201	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
202	202	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～998.0	1000
203	203	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
204	204	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
205	205	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
206	206	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
207	207	BCPSRH	Standard	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000
208	208	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
209	209	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
210	210	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
211	211	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
212	212	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
213	213	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
214	214	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
215	215	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
216	216	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
217	217	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
218	218	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
219	219	BCSSRH	Standard	SUS304	-	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000
220	220	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
221	221	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
222	222	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
223	223	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
224	224	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～698.0	700
225	225	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
226	226	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～898.0	900
227	227	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
228	228	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～898.0	900
229	229	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
230	230	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～998.0	1000
231	231	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
232	232	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
233	233	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
234	234	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
235	235	BCSRHS	With Wrench Groove	S45C	Blackening	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000
236	236	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
237	237	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
238	238	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
239	239	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
240	240	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	13（-0.006，-0.017）	15.0～698.0	700
241	241	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
242	242	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	16（-0.006，-0.017）	15.0～898.0	900
243	243	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
244	244	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	18（-0.006，-0.017）	30.0～898.0	900
245	245	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
246	246	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	22（-0.007，-0.020）	30.0～998.0	1000
247	247	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
248	248	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
249	249	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
250	250	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
251	251	BCPSRHS	With Wrench Groove	S45C	Electroless nickel plating	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000
252	252	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	6（-0.004，-0.012）	15.0～398.0	400
253	253	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	8（-0.005，-0.014）	15.0～498.0	500
254	254	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	10（-0.005，-0.014）	15.0～598.0	600
255	255	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	12（-0.006，-0.017）	15.0～698.0	700
256	256	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	15（-0.006，-0.017）	15.0～798.0	800
257	257	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	17（-0.006，-0.017）	30.0～898.0	900
258	258	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	20（-0.007，-0.020）	30.0～998.0	1000
259	259	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	25（-0.007，-0.020）	30.0～998.0	1000
260	260	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	30（-0.007，-0.020）	30.0～998.0	1000
261	261	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	35（-0.009，-0.025）	40.0～998.0	1000
262	262	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	40（-0.009，-0.025）	40.0～998.0	1000
263	263	BCSSRHS	With Wrench Groove	SUS304	-	Part D,g6 · Part P,g6	50（-0.009，-0.025）	40.0～998.0	1000

Coarse thread M

Alterations

Input SC Value

L Dimension Tolerance Change

Input KC Value

Input A Value

Input WKC Value

Input C Value

Input K Value

Input E Value

Input FC Value

Input G Value

Input WFC Value

Input J Value

Input W Value

Input V Value

Input TL Value

Input TR Value

Input UC Value

Alterations at shaft end (P Part Left)

Alterations at shaft end (P Part Right)

Input TF Value

Input TT Value

Product Description

Code

BCSRMHH
BCPSRMHH
BCSSRMHH
BCSRMGH
BCPSRMGH
BCSSRMGH
BCSRMHHS
BCPSRMHHS
BCSSRMHHS
BCSRMGHS
BCPSRMGHS
BCSSRMGHS
BCSRHH
BCPSRHH
BCSSRHH
BCSRHHS
BCPSRHHS
BCSSRHHS
BCSRH
BCPSRH
BCSSRH
BCSRHS
BCPSRHS
BCSSRHS

Documentation

Technical document

Contact the supplier

Shenzhen Shiruida Automation Equipment Co.,Ltd.

An one-stop purchasing service company who provides automation components for non-standard automation equipments manufacturers.

Shenzhen Shiruida Automation Equipment Co.,Ltd.

Shenzhen Shiruida Automation Equipment Co.,Ltd.
No.9, Yuanhu Road, Zhangbei County
Ailian Community, Longcheng Avenue
Longgang District
518172 Shenzhen City
China
www.srdfaa.com
Service@srdfaa.com

深圳市仕瑞达自动化设备有限公司

深圳市仕瑞达自动化设备有限公司
龙岗区
龙城街道
爱联社区嶂背村圆湖路9号
518172 深圳市
China
www.srdfaa.com
Service@srdfaa.com
