Rolled Ball Screw - Standard Nuts (Diameter20 Lead5.10.20)- AIW/AIY/AIYK

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.

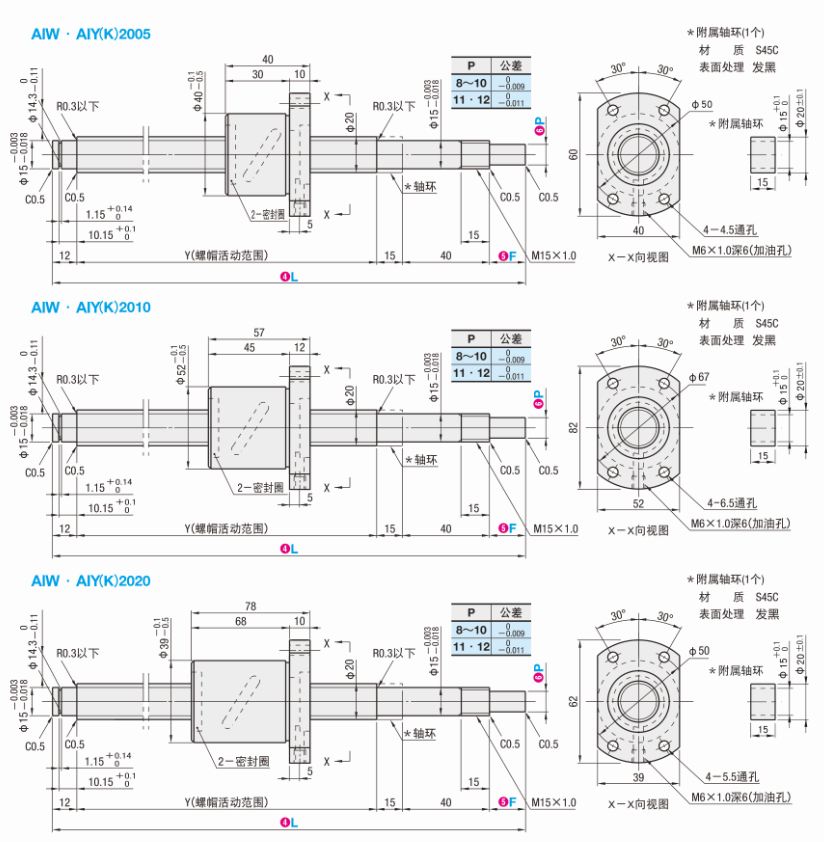

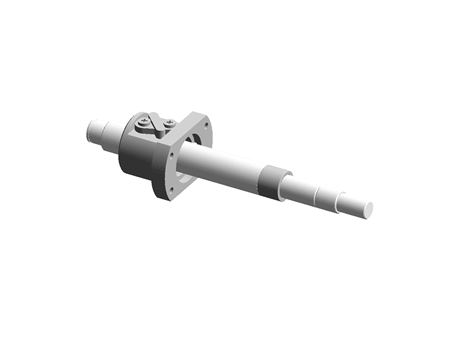

Description	AIW Rolled Ball Screw - Standard Nuts (Diameter20 Lead5.10.20) AIW2005-200
Part number	AIW2005-200

CAD models

Product selection

Index	Selector	Level	Code	Diameter	Lead	L	Y	D	A	B	T	H	C	V	d	D1	D2	D3	Loop	FC	FCo	Clearance
1	3	C7	AIW	20	5	200-1200	L-87	40	40	30	10	60	50	40	4.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.03
2	4	C10	AIY	20	5	200-2000	L-87	40	40	30	10	60	50	40	4.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.1
3	5	C10	AIYK	20	5	200-2000	L-（67+F）	40	40	30	10	60	50	40	4.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.1
4	6	C7	AIW	20	10	250-2000	L-87	52	57	45	12	82	67	52	6.5	4.7625	21	（16.3）	2.5/1	10.6	22.7	<0.05
5	7	C10	AIY	20	10	250-2000	L-87	52	57	45	12	82	67	52	6.5	4.7625	21	（16.3）	2.5/1	10.6	22.7	<0.15
6	1	C10	AIYK	20	10	250-2000	L-（67+F）	52	57	45	12	82	67	52	6.5	4.7625	21	（16.3）	2.5/1	10.6	22.7	<0.15
7	2	C7	AIW	20	20	250-2000	L-87	39	78	68	10	62	50	39	5.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.03
8	8	C10	AIY	20	20	250-2000	L-87	39	78	68	10	62	50	39	5.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.1
9	9	C10	AIYK	20	20	250-2000	L-（67+F）	39	78	68	10	62	50	39	5.5	3.175	20.8	（17.5）	2.5/1	6.2	14.7	<0.1
