By Shenzhen Shiruida Automation Equipment Co.,Ltd.

Locating Pins - Large Head, Tapered - Threaded, Hex Socket DAFNSA/DAFNSD Series



Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Locating Pins - Large Head, Tapered - Threaded, Hex Socket DAFNSA3-P6-L2-B3.5-M3
Part number	DAFNSA3-P6-L2-B3.5-M3

CAD models

Request for quotation

Product selection

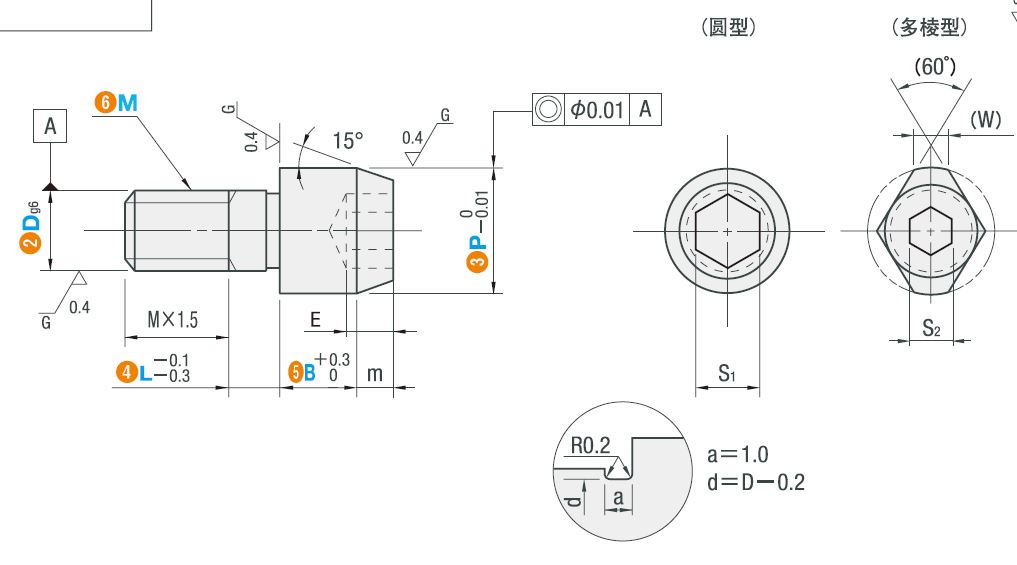

Index	Selector	D	P	L	B	m	E	S1	S2	(W)
1	7	3	6.0～6.5	2～6	3.5～10.0	2	2	3	-	-
2	8	4	6.5～7.0	2～8	2.5～10.0	3	2	3	-	-
3	9	5	6.5～8.0	3～10	2.5～10.0	3	2	3	-	-
4	10	6	6.5～10.0	3～10	2.5～12.0	3	2	3	-	-
5	11	8	9.0～13.0	5～10	3.0～15.0	4	2.5	4	-	-
6	12	10	11.0～15.0	5～15	4.5～20.0	4	3	5	-	-
7	13	12	13.0～18.0	8～15	6.0～20.0	4	4	6	-	-
8	14	16	17.0～25.0	8～20	8.0～20.0	5	5	8	-	-
9	15	20	22.0～30.0	10～20	8.0～20.0	5	5	8	-	-
10	1	6	8.0～10.0	3～10	2.5～12.0	3	2	0	3	3
11	2	8	10.0～13.0	5～10	3.0～15.0	4	2.5	0	4	3.5
12	3	10	12.0～15.0	5～15	4.5～20.0	4	3	0	5	4
13	4	12	13.0～18.0	8～15	6.0～20.0	4	4	0	6	5
14	5	16	17.0～25.0	8～20	8.0～20.0	5	5	0	8	7
15	6	20	22.0～30.0	10～20	8.0～20.0	5	5	0	8	9

Type

P Value

L Value

B Value

M

M3

Documentation

Technical document
