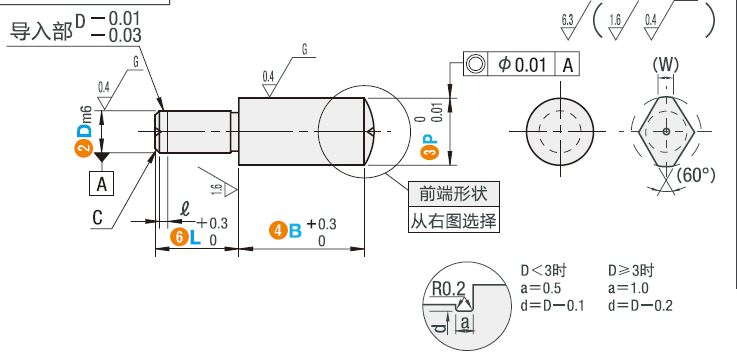

Locating Pins - Front End Shape B Type DALEJB/DALDEJB Series

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.
Description	Locating Pins - Front End Shape B Type DALEJB2-P2.5-B2-G1-L2
Part number	DALEJB2-P2.5-B2-G1-L2

CAD models

Product selection

Index	Selector	D	P	L	B	G	C	l	(W)
1	1	2	2.5～6.0	2～6	2.0～25.0	G≤P	0.5	0	1.2
2	2	3	3.5～8.0	3～11	2.0～25.0	G≤P	0.5	1	1.5
3	3	4	4.5～9.0	3～14	2.0～25.0	G≤P	1	1	1.8
4	4	5	5.5～10.0	5～15	2.0～30.0	G≤P	1	1	2.2
5	5	6	6.5～12.0	5～15	2.0～40.0	G≤P	1	1	3
6	6	8	9.0～15.0	5～16	2.0～40.0	G≤P	1.5	1	3.5
7	7	10	11.0～20.0	5～20	3.0～50.0	G≤P	2	1	4
8	8	12	13.0～20.0	6～24	3.0～50.0	G≤P	2	1	5
9	9	16	17.0～27.0	8～32	5.0～50.0	G≤P	3	2	7
10	10	20	21.0～30.0	10～40	5.0～50.0	G≤P	3	2	9
11	11	2	2.5～4.0	2～6	2.0～10.0	G≤P	0.5	0	1.2
12	12	3	3.5～8.0	3～11	2.0～10.0	G≤P	0.5	1	1.5
13	13	4	4.5～9.0	4～14	2.0～10.0	G≤P	1	1	1.8
14	14	5	5.5～10.0	5～15	2.0～10.0	G≤P	1	1	2.2
15	15	6	6.5～12.0	5～15	2.0～12.0	G≤P	1	1	3
16	16	8	9.0～15.0	6～16	2.0～15.0	G≤P	1.5	1	3.5
17	17	10	11.0～20.0	10～20	3.0～20.0	G≤P	2	1	4
18	18	12	13.0～20.0	10～24	3.0～20.0	G≤P	2	1	5
19	19	16	17.0～27.0	15～32	5.0～20.0	G≤P	3	2	7
20	20	20	21.0～30.0	15～40	5.0～20.0	G≤P	3	2	9

Type

P Value

L Value

B Value

G value
