High Torque Synchronous Pulley S3M Type - K/B Type - CBHPA/CBHPK/CBHPT/CBHPM/CBHPP_S3M060/S3M100/S3M150

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.

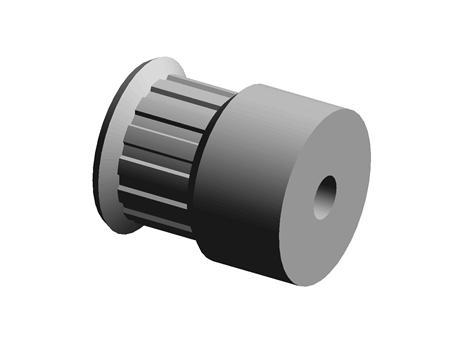

Description	High Torque Synchronous Pulley S3M Type - K/B Type - CBHPA14S3M060-K-H4
Part number	CBHPA14S3M060-K-H4

CAD models

Product selection

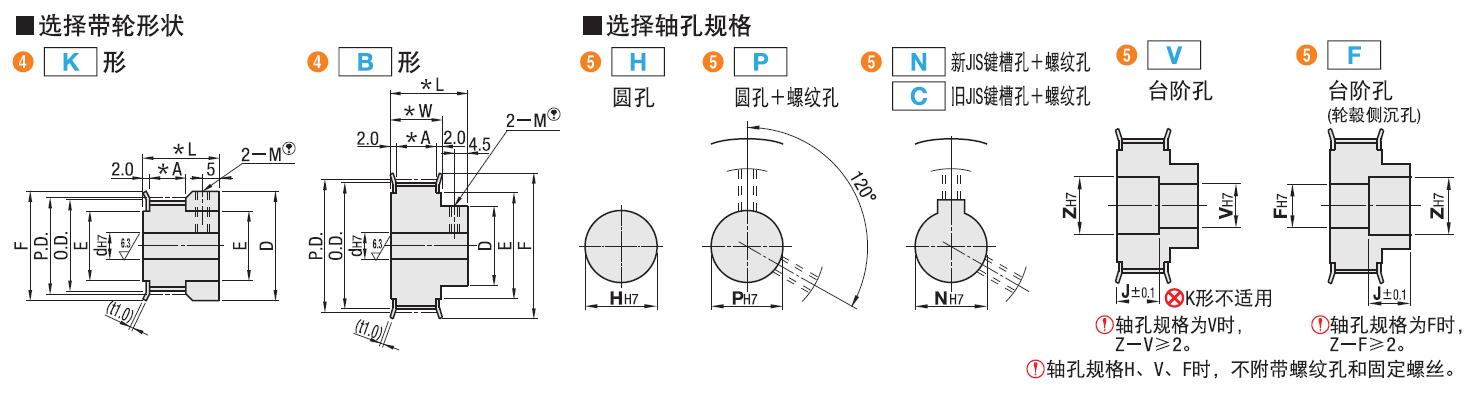

Index	Selector	Tooth Number	Pulley Shape	H	P	N/C	V	Z	J	O.D.	E
1	1	14	K	4～6	4～6	-	-	-	2.0≤J≤L-2.0	12.61	10
2	2	15	K	4～6	4～6	-	-	-	2.0≤J≤L-2.0	13.56	11
3	3	16	K	4～7	4～7	-	-	-	2.0≤J≤L-2.0	14.52	11
4	4	18	K	4～8	4～8	-	-	-	2.0≤J≤L-2.0	16.43	13
5	5	19	K	4～8	4～8	-	-	-	2.0≤J≤L-2.0	17.38	14
6	6	20	K	4～8	4～8	-	-	-	2.0≤J≤L-2.0	18.34	14
7	7	22	K	4～10	4～10	-	-	-	2.0≤J≤L-2.0	20.25	16
8	8	24	B	4～10	4～8	-	4～8	6～10	2.0≤J≤L-2.0	22.16	16
9	9	25	B	4～12	4～10	8	4～10	6～12	2.0≤J≤L-2.0	23.11	18
10	10	26	B	5～12	5～10	8	5～10	7～12	2.0≤J≤L-2.0	24.07	18
11	11	28	B	5～14	5～10	8	5～12	7～14	2.0≤J≤L-2.0	25.98	20
12	12	30	B	6～16	6～12	8～11	6～14	8～16	2.0≤J≤L-2.0	27.89	23
13	13	32	B	6～16	6～12	8～11	6～14	8～16	2.0≤J≤L-2.0	29.8	25
14	14	34	B	6～22	6～18	8～15	6～20	8～23	2.0≤J≤L-2.0	31.71	28
15	15	36	B	6～22	6～18	8～15	6～20	8～23	2.0≤J≤L-2.0	33.62	28
16	16	40	B	8～26	8～21	8～17	8～24	10～26	2.0≤J≤L-2.0	37.44	32
17	17	44	B	8～28	8～23	8～18	8～26	10～28	2.0≤J≤L-2.0	41.25	36
18	18	48	B	8～30	8～25	8～20	8～28	10～30	2.0≤J≤L-2.0	45.07	38
19	19	50	B	8～30	8～25	8～20	8～28	10～30	2.0≤J≤L-2.0	46.98	40
20	20	60	B	8～35	8～30	8～22	8～33	10～35	2.0≤J≤L-2.0	56.53	46
21	21	72	B	8～46	8～38	8～33	8～44	10～46	2.0≤J≤L-2.0	67.99	58

Hole

Belt Width

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Not Available

Machining Retaining Ring Groove

Not Available

Cut Hub

Change Screw Hole Size

Not Available

SRG

TPC

Machining Side Hole

Not Available

Side Hole Number

Not Available

Q_C/K_C/Z_C
