High Torque Synchronous Pulley 3GT Type - B Type - CBA/CBT/CBM_GT3060/GT3090/GT3150

Manufacturer	Shenzhen Shiruida Automation Equipment Co.,Ltd.

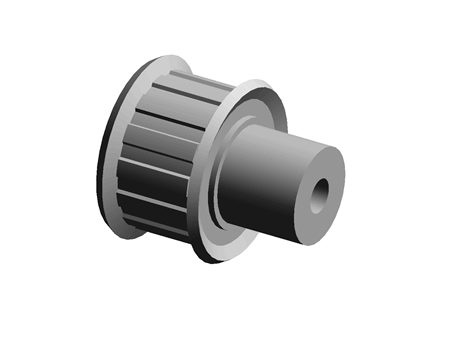

Description	High Torque Synchronous Pulley 3GT Type - B Type - CBA22GT3060-B-H6
Part number	CBA22GT3060-B-H6

CAD models

Product selection

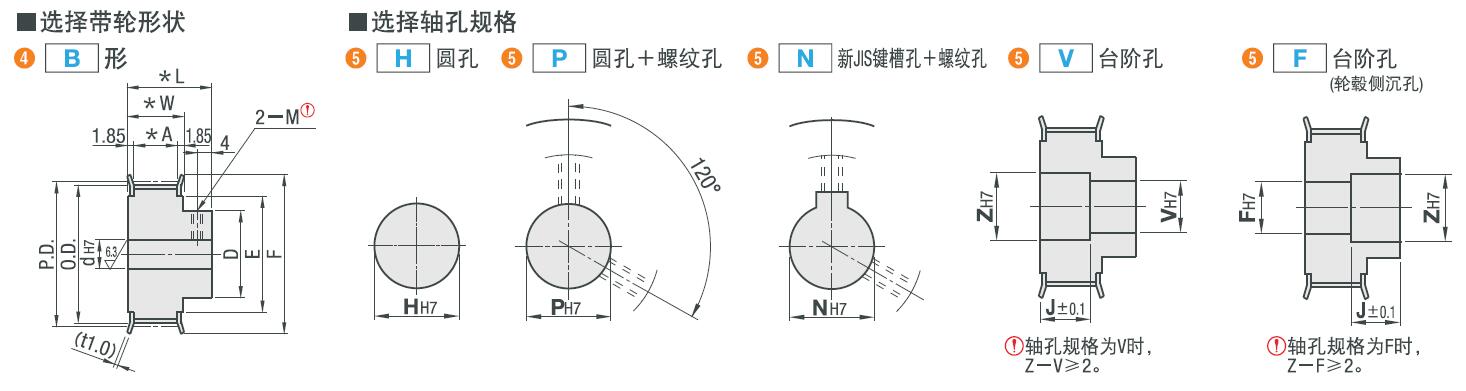

Index	Selector	Tooth Number	H	P	N/C	V	Z	J	P.D.	O.D.	D	E
1	1	22	6～8	-	-	6	8	2～26	21.01	20.25	12	16
2	2	24	6～10	6	-	6～8	8～10	2～26	22.92	22.16	14	18
3	3	25	6～10	6	-	6～8	8～10	2～26	23.87	23.11	14	18
4	4	26	6～11	6	-	6～9	8～11	2～26	24.83	24.07	15	19
5	5	28	6～13	6～8	-	6～11	8～13	2～26	26.74	25.98	17	21
6	6	30	6～15	6～10	8	6～13	8～15	2～26	28.65	27.89	19	23
7	7	32	6～16	6～10	8	6～14	8～16	2～26	30.56	29.8	20	25
8	8	34	8～20	8～12	8～10	8～18	10～20	2～26	32.47	31.71	22	27
9	9	36	8～20	8～14	8～12	8～18	10～20	2～26	34.38	33.62	24	29
10	10	40	8～24	8～18	8～15	8～22	10～24	2～26	38.2	37.44	28	33
11	11	44	10～26	10～20	10～15	10～24	12～26	2～26	42.02	41.26	30	36
12	12	48	10～28	10～22	10～17	10～26	12～28	2～26	45.84	45.08	32	40
13	13	50	10～30	10～23	10～18	10～28	12～30	2～26	47.75	46.99	34	42
14	14	60	12～32	12～24	12～20	12～30	14～32	2～26	57.3	56.54	36	52

Hole

Belt Width

Material and Treatment

Change Stop Screw Angle

Not Available

Machining Flange

Machining Retaining Ring Groove

Not Available

Cut Hub

SRG

Machining Side Hole

Not Available

Side Hole Number

Not Available
