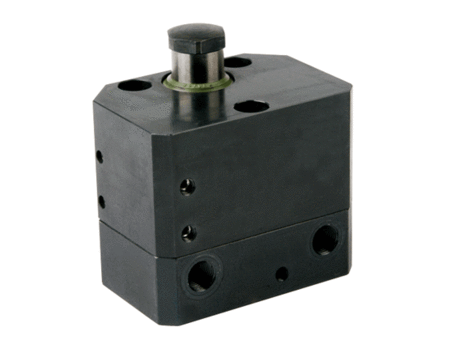

B1.930 Work support, self-locking with pneumatic position control, - 3 sizes, 2 types of function - double acting, - max. operating pressure 500/400 bar



Manufacturer	ROEMHELD
Description	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 16 mm, stroke 8 mm max. load force 8 kN off-position retracted contact by spring force max. 500 bar, as per data sheet B1.930
Part Number	1931005

CAD models

Request for quotation

Product selection

Index	Selector	Part Number	Description	CAD	Sachnummer	Baureihe	#KatalogBlatt	Druckbereich	Gehäusebauform	hydraulische Anschlüsse	Funktionsweise	Federraumbelüftung	Selbsthemmung	Positionskontrolle	Bolzenausführung	Dichtungen	Abstreifer	max# Betriebsdruck (bar)	min# Betriebsdruck (bar)	max# Betriebstemperatur (°C)	Off-position	Ausfahren	Rückstellung	Anlegen	Bolzen-Ø (mm)	max# Belastungskraft (kN)	Bolzenhub (mm)	max# Volumenstrom (cm3/s)	Feder-Anlegekraft (N)	Luft-Anlegekraft (N/bar)	Elastische Längenänderung (μm/kN)
1	1	1931005	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 16 mm, stroke 8 mm max. load force 8 kN off-position retracted contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1931005	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	500	100	150	eingefahren	hydraulisch	mit Federkraft	mit Federkraft	16	8	8	25	15-22	-	0,7
2	2	1931025	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 16 mm, stroke 8 mm max. load force 8 kN off-position extended contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1931025	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	500	100	150	ausgefahren	-	mit Federkraft	mit Federkraft	16	8	8	-	15-22	-	0,7
3	3	1933005	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 25 mm, stroke 12 mm max. load force 20 kN off-position retracted contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1933005	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	500	100	150	eingefahren	hydraulisch	mit Federkraft	mit Federkraft	25	20	12	25	23-50	-	1,5
4	4	1933025	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 25 mm, stroke 12 mm max. load force 20 kN off-position extended contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1933025	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	500	100	150	ausgefahren	-	mit Federkraft	mit Federkraft	25	20	12	-	23-50	-	1,5
5	5	1935006	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 40 mm, stroke 20 mm max. load force 40 kN off-position retracted contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1935006	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	400	100	150	eingefahren	hydraulisch	mit Federkraft	mit Federkraft	40	40	20	25	55-110	-	1
6	6	1935026	Work support, double acting with self-locking with pneumatic position monitoring plunger Ø 40 mm, stroke 20 mm max. load force 40 kN off-position extended contact by spring force max. 500 bar, as per data sheet B1.930	CAD	1935026	B1.930	B1930	Hochdruck	Blockausführung	Rohrgewinde und O-Ring-Flanschanschluss	doppelt wirkend	ohne	mit	pneumatisch	mit Druckschraube	FKM	FKM	400	100	150	ausgefahren	-	mit Federkraft	mit Federkraft	40	40	20	-	55-110	-	1
