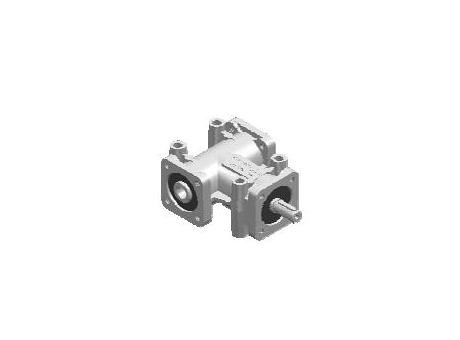

Serie 2000 - 3 -ways Right angle gearboxes with hollow shaft

CAD models

Product selection

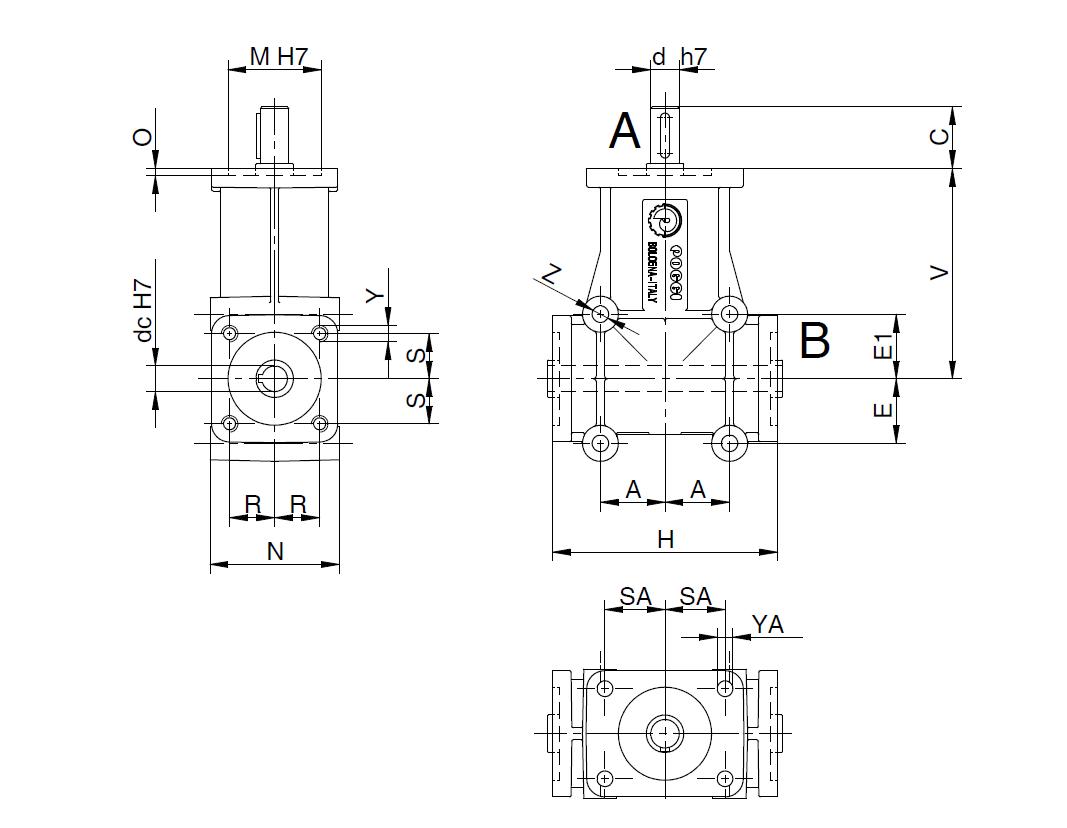

Index	Selector	Part Number	Description	Size	Nr. way	Rapporto Ratio	Max. imput kW at 1400 rpm	A	C	d	dc	E	E1	H	M	N	O	R	S	SA	V	Y	YA	Z
1	1	182012111	2012 R.1:1 D.1/2	2	3	1:1	2,49	30	31	14	14	32	63	110	47	70	3	23	23	23	90	M8	M8	Ø8,5
2	2	182012121	2012 R.1:2 D.1/2	2	3	1:2	2,05	30	31	14	14	32	63	110	47	70	3	23	23	23	90	M8	M8	Ø8,5
3	3	182012131	2012 R.1:3 D.1/2	2	3	1:3	0,88	30	31	14	14	32	63	110	47	70	3	23	23	23	90	M8	M8	Ø8,5
4	4	182028111	2028 R.1:1 D.1/2	3	2	1:1	5,57	43	41	19	19	43	43	150	62	86	5	30	30	40	140	M10	Ø10,5	Ø10,5
5	5	182028121	2028 R.1:2 D.1/2	3	2	1:2	3,23	43	41	19	19	43	43	150	62	86	5	30	30	40	140	M10	Ø10,5	Ø10,5
6	6	182028131	2028 R.1:3 D.1/2	3	2	1:3	2,35	43	41	19	19	43	43	150	62	86	5	30	30	40	140	M10	Ø10,5	Ø10,5
