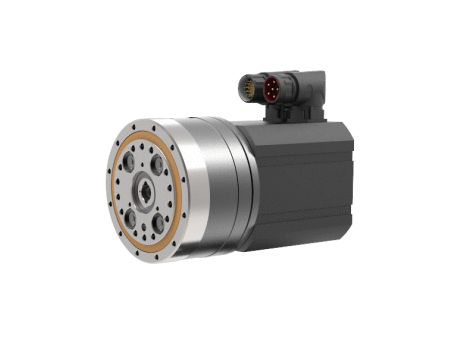

DriveSpin Standard

Electric rotary high precision actuators

Manufacturer	NOZAG
Description	DriveSpin Actuator - DS 050 - 63 - 1
Part Number	DS 050 - 63 - 1
Note 1
Note 2	Data is relevant for 320 V DC Bus voltage, for other voltages please consult catalogue

CAD models

Request for quotation

Product selection

Index	CAD	Selector	Part Number	Name	Size	Ratio	Rated output torque - Tr (Nm)	Acceleration and braking torque - Tmax (Nm)	Rated input speed - nr (rpm)	Max. allowable input speed - nmax (rpm)	Tilting stiffness - Mt (Nm/arcmin)	Torsional stiffness - Kt (Nm/arcmin)	Maximum lost motion - LM (arcmin)	Maximum tilting moment - Mc max [Nm]	Rated radial force - FrR [kN]	Maximum axial force - F a max [kN]	Reduction gear limit temperature [°C]	Hysteresis - H [arcmin]	Gear lubrication	Standard ambient temperature range [°C]	DC BUS voltage ±10% - Udc [Vdc]	Motor rated speed - n n [rpm]	Motor rated torque ±10% - M n [Nm]	Motor rated current - I n [Arms]	Motor stall torque ±10% - M o [Nm]	Motor stall current - I o [Arms]	Motor peak torque ±10% - M max [Nm]	Motor peak current - I max [A]	Motor back-EMF constant ±10% - KE [Vpeak/krpm]	Motor torque constant ±10% - KT [Nm/Arms]	Terminal resistance (L-L) ±10% - R2ph [Ω]	Terminal inductance (L-L) ±20% - L2ph [mH]	Number of poles - 2p	Electromagnetic brake DC supply [Vdc]	Electromagnetic brake torque at input [Nm]	Protection class	Motor Insulation class	Paint	Motor number of phases	Motor type of connection	Inertia at input (actuator without brake) - Feedback type (d)=01 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=02,03 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=04,05 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=08 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=01 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=02,03 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=04,05 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=08 (10-4 kgm2)
1		1	DS 050 - 63 - 1	DS	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	3500	0,23	7,1	0,24	7,4	1	30,8	2,7	0,032	0,2	0,2	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
2	No CAD available	2	DS 070 - 57 - 1	DS	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	2500	0,88	13	0,9	13,3	3	44,3	5,7	0,0677	0,13	0,25	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
3	No CAD available	3	DS 070 - 75 - 1	DS	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	2500	0,88	13	0,9	13,3	3	44,3	5,7	0,0677	0,13	0,25	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
4		4	DS 095 - 73 - 1	DS	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	1,4	27	1,6	31	5,5	106,1	4,4	0,052	0,052	0,11	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
5		5	DS 095 - 95 - 1	DS	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	1,4	27	1,6	31	5,5	106,1	4,4	0,052	0,052	0,11	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
6		6	DS 110 - 67 - 1	DS	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	2500	3,4	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
7		7	DS 110 - 89 - 1	DS	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	2500	3,4	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
8		8	DS 110 - 119 - 1	DS	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	2500	3,2	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
9		9	DS 140 - 69 - 1	DS	140	69	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	4	74,1	4,5	83,3	13,5	250	4,76	0,054	0,0055	0,04	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
10		10	DS 140 - 115 - 1	DS	140	115	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	4	74,1	4,5	83,3	13,5	250	4,76	0,054	0,0055	0,04	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
11		11	DS 050 - 63 - 3	DS	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	3500	0,23	0,58	0,24	0,6	1	2,5	36	0,4	36	36	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
12	No CAD available	12	DS 070 - 57 - 3	DS	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	4500	0,76	1,2	0,9	1,42	3	4,7	68,3	0,63	17	34,4	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
13	No CAD available	13	DS 070 - 75 - 3	DS	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	4500	0,76	1,2	0,9	1,42	3	4,7	68,3	0,63	17	34,4	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
14		14	DS 095 - 73 - 3	DS	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	1,4	5,6	1,6	6,4	5,5	22	25	0,25	1,2	2,84	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
15		15	DS 095 - 95 - 3	DS	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	1,4	5,6	1,6	6,4	5,5	22	25	0,25	1,2	2,84	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
16		16	DS 110 - 67 - 3	DS	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
17		17	DS 110 - 89 - 3	DS	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
18		18	DS 110 - 119 - 3	DS	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
19		19	DS 140 - 69 - 3	DS	140	69	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	4	5,6	4,5	6,3	13,5	18,8	63	0,72	1	7	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
20		20	DS 140 - 115 - 3	DS	140	115	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	4	5,6	4,5	6,3	13,5	18,8	63	0,72	1	7	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
21		21	DS 050 - 63 - 4	DS	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	3500	0,23	0,3	0,24	0,3	1	1,25	67	0,8	122	130	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
22	No CAD available	22	DS 070 - 57 - 4	DS	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	4500	0,76	0,7	0,9	0,83	3	2,8	105,6	1,09	40,5	84	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
23	No CAD available	23	DS 070 - 75 - 4	DS	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	4500	0,76	3,1	0,9	0,83	3	2,8	105,6	1,09	40,5	87	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,487	0,504	0,0504	0,878	0,853	0,871	0,871
24		24	DS 095 - 73 - 4	DS	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	1,4	3,1	1,6	3,5	5,5	12,1	47	0,46	4,36	8,71	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
25		25	DS 095 - 95 - 4	DS	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	1,4	3,1	1,6	3,5	5,5	12,1	47	0,46	4,36	8,71	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
26		26	DS 110 - 67 - 4	DS	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
27		27	DS 110 - 89 - 4	DS	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
28		28	DS 110 - 119 - 4	DS	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
29		29	DS 140 - 69 - 4	DS	140	69	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	4	3,2	4,5	3,6	13,5	11	111	1,26	3	22	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
30		30	DS 140 - 115 -4	DS	140	115	268	670	2000	4500	380	62	< 1	1160	11,5	17	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	4	3,2	4,5	3,6	13,5	11	111	1,26	3	22	10	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	5,745	5,736	5,728	5,770	6,113	6,101	6,095	6,117
