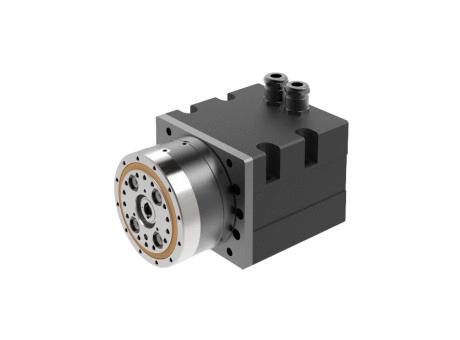

DriveSpin Modular

Modular rotary positioning actuators with special design, which allows versatile connections

Manufacturer	NOZAG
Description	DriveSpin Actuator - DSM 050 - 63 - 1
Part Number	DSM 050 - 63 - 1
Note 1
Note 2	Data is relevant for 320 V DC Bus voltage, for other voltages please consult catalogue

CAD models

Request for quotation

Product selection

Index	Selector	Part Number	Name	Size	Ratio	Rated output torque - Tr (Nm)	Acceleration and braking torque - Tmax (Nm)	Rated input speed - nr (rpm)	Max. allowable input speed - nmax (rpm)	Tilting stiffness - Mt (Nm/arcmin)	Torsional stiffness - Kt (Nm/arcmin)	Lost motion - LM (arcmin)	Maximum tilting moment - Mc max [Nm]	Rated radial force - FrR [kN]	Maximum axial force - F a max [kN]	Reduction gear limit temperature [°C]	Hysteresis - H [arcmin]	Gear lubrication	Standard ambient temperature range [°C]	DC BUS voltage ±10% - Udc [Vdc]	Motor rated speed - n n [rpm]	Motor rated torque ±10% - M n [Nm]	Motor rated current - I n [Arms]	Motor stall torque ±10% - M o [Nm]	Motor stall current - I o [Arms]	Motor peak torque ±10% - M max [Nm]	Motor peak current - I max [A]	Motor back-EMF constant ±10% - KE [Vpeak/krpm]	Motor torque constant ±10% - KT [Nm/Arms]	Terminal resistance (L-L) ±10% - R2ph [Ω]	Terminal inductance (L-L) ±20% - L2ph [mH]	Number of poles - 2p	Electromagnetic brake DC supply [Vdc]	Electromagnetic brake torque at input [Nm]	Protection class	Motor Insulation class	Paint	Motor number of phases	Motor type of connection	Inertia at input (actuator without brake) - Feedback type (d)=01 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=02,03 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=04,05 (10-4 kgm2)	Inertia at input (actuator without brake) - Feedback type (d)=08 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=01 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=02,03 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=04,05 (10-4 kgm2)	Inertia at input (actuator with brake) - Feedback type (d)=08 (10-4 kgm2)
1	1	DSM 050 - 63 - 1	DSM	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	3500	0,23	7,1	0,24	7,4	1	30,8	2,7	0,032	0,2	0,2	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
2	2	DSM 070 - 57 - 1	DSM	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	2500	0,88	13	0,9	13,3	3	44,3	5,7	0,0677	0,13	0,25	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
3	3	DSM 070 - 75 - 1	DSM	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	24	2500	0,88	13	0,9	13,3	3	44,3	5,7	0,0677	0,13	0,25	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
4	4	DSM 095 - 73 - 1	DSM	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	1,4	27	1,6	31	5,5	106,1	4,4	0,052	0,052	0,11	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
5	5	DSM 095 - 95 - 1	DSM	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	4000	1,4	27	1,6	31	5,5	106,1	4,4	0,052	0,052	0,11	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
6	6	DSM 110 - 67 - 1	DSM	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	3000	3,4	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,185	2,196	2,196
7	7	DSM 110 - 89 - 1	DSM	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	3000	3,4	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
8	8	DSM 110 - 119 - 1	DSM	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	24	3000	3,4	37	3,8	41	11	120	8	0,09	0,027	0,15	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	1,830	2,193	2,182	2,196	2,196
9	9	DSM 050 - 63 - 3	DSM	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	3500	0,23	0,58	0,24	0,6	1	2,5	36	0,4	36	36	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
10	10	DSM 070 - 57 - 3	DSM	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	4500	0,76	1,2	0,9	1,42	3	4,7	68,3	0,63	17	34,4	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
11	11	DSM 070 - 75 - 3	DSM	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	320	4500	0,76	1,2	0,9	1,42	3	4,7	68,3	0,63	17	34,4	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
12	12	DSM 095 - 73 - 3	DSM	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	1,4	5,6	1,6	6,4	5,5	22	25	0,25	1,2	2,84	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
13	13	DSM 095 - 95 - 3	DSM	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	4000	1,4	5,6	1,6	6,4	5,5	22	25	0,25	1,2	2,84	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
14	14	DSM 110 - 67 - 3	DSM	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,185	2,196	2,196
15	15	DSM 110 - 89 - 3	DSM	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,182	2,196	2,196
16	16	DSM 110 - 119 - 3	DSM	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	320	3000	3,2	4,9	3,8	6	11	17	57	0,65	1,4	7,4	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,182	2,196	2,196
17	17	DSM 050 - 63 - 4	DSM	50	63	18	36	2000	5000	4	2,5	< 1,5	44	1,44	1,9	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	3500	0,23	0,3	0,24	0,3	1	1,25	67	0,8	122	130	6	24, Special	0,4	IP 64	F	RAL 9005	3	Y(star-configuration)	0,080	0,061	0,062	/	0,121	0,101	0,101	/
18	18	DSM 070 - 57 - 4	DSM	70	57	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	4500	0,76	0,7	0,9	0,83	3	2,8	105,6	1,09	40,5	87	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
19	19	DSM 070 - 75 - 4	DSM	70	75	50	100	2000	5000	35	7	< 1,5	142	2,8	4,1	65	< 1,5	Grease Castrol Optitemp TT1	-10 to +40	560	4500	0,76	0,7	0,9	0,83	3	2,8	105,6	1,09	40,5	87	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	0,509	0,488	0,482	0,0504	0,878	0,853	0,752	0,871
20	20	DSM 095 - 73 - 4	DSM	95	73	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	1,4	3,1	1,6	32	5,5	12,1	47	0,46	4,36	8,71	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
21	21	DSM 095 - 95 - 4	DSM	95	95	85	170	2000	4500	120	15	< 1	410	3,5	11,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	4000	1,4	3,1	1,6	32	5,5	12,1	47	0,46	4,36	8,71	10	24, Special	2	IP 64	F	RAL 9005	3	Y(star-configuration)	1,657	1,646	1,640	1,661	1,707	1,695	1,689	1,711
22	22	DSM 110 - 67 - 4	DSM	110	67	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,185	2,196	2,196
23	23	DSM 110 - 89 - 4	DSM	110	89	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,182	2,196	2,196
24	24	DSM 110 - 119 - 4	DSM	110	119	122	244	2000	3900/4500	150	22	< 1	740	9,3	13,1	65	< 1	Grease Castrol Optitemp TT1	-10 to +40	560	3000	3,2	2,8	3,8	3	11	10	103	1,14	4,5	24	10	24, Special	4,5	IP 64	F	RAL 9005	3	Y(star-configuration)	1,825	1,814	1,830	/	2,193	2,182	2,196	2,196
