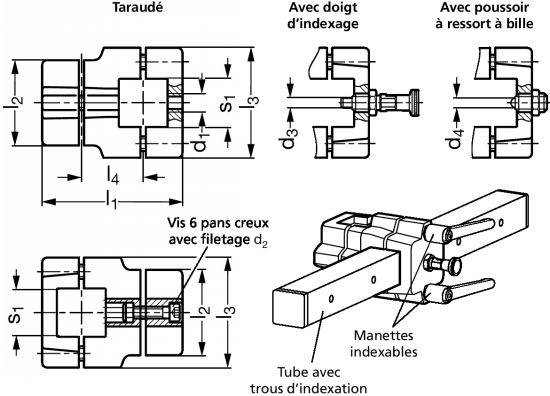

92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS

Fabricant	EMILE MAURIN
Désignation	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1301-25
Référence fabricant	92-1301-25
Version	Taraudé
s1 (mm)	25
d1	M8
d2	M8

d3 (mm)	-
d4 (mm)	-
l1 (mm)	79,5
l2 (longueur serrage) (mm)	50
l3 (mm)	68
l4 (mm)	33,5
Manette indexable (réf. à commander)	14-560-18-8-30

CAD models

Request for quotation

Product selection

Index	Selector	Référence fabricant	Désignation	Version	s1 (mm)	d1	d2	d3 (mm)	d4 (mm)	l1 (mm)	l2 (longueur serrage) (mm)	l3 (mm)	l4 (mm)	Manette indexable (réf. à commander)
1	1	92-1301-25	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1301-25	Taraudé	25	M8	M8	-	-	79,5	50	68	33,5	14-560-18-8-30
2	5	92-1301-30	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1301-30	Taraudé	30	M8	M8	-	-	79,5	50	68	33,5	14-560-18-8-30
3	6	92-1301-40	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1301-40	Taraudé	40	M12	M10	-	-	125	76	98	55	14-560-22-10-50
4	7	92-1301-50	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1301-50	Taraudé	50	M12	M10	-	-	125	76	98	55	14-560-22-10-50
5	8	92-1302-25	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1302-25	Avec doigt d'indexage	25	M8	M8	5	-	79,5	50	68	33,5	14-560-18-8-30
6	9	92-1302-30	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1302-30	Avec doigt d'indexage	30	M8	M8	5	-	79,5	50	68	33,5	14-560-18-8-30
7	10	92-1302-40	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1302-40	Avec doigt d'indexage	40	M12	M10	8	-	125	76	98	55	14-560-22-10-50
8	11	92-1302-50	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1302-50	Avec doigt d'indexage	50	M12	M10	8	-	125	76	98	55	14-560-22-10-50
9	12	92-1303-25	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1303-25	Avec poussoir à ressort	25	M8	M8	-	3,5	79,5	50	68	33,5	14-560-18-8-30
10	2	92-1303-30	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1303-30	Avec poussoir à ressort	30	M8	M8	-	3,5	79,5	50	68	33,5	14-560-18-8-30
11	3	92-1303-40	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1303-40	Avec poussoir à ressort	40	M12	M10	-	6,5	125	76	98	55	14-560-22-10-50
12	4	92-1303-50	92-130 CONNECTEUR DE TUBE EN CROIX ALUMINIUM, AVEC INDEXATION, POUR TUBES CARRÉS - 92-1303-50	Avec poussoir à ressort	50	M12	M10	-	6,5	125	76	98	55	14-560-22-10-50

Product Description

MATIERE
• Aluminium pelliculé noir (RAL 9005).
• Vis CHc DIN 912, écrou DIN 985 et insert en inox (Z 6 CN 18-09, Werk 1.4301, AISI 304).
• Doigt d'indexage 32-62 en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
• Poussoir 32-208 en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303) avec 6 pans creux et ressort normal.

Documentation

Eléments d'assemblage pour tube - Exemples d'applications

Connecteur de tube en croix aluminium, avec indexation 92-130 (Pdf)
