50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66

Fabricant	BENE INOX
Désignation	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-20A
Référence fabricant	950842-20A
Désignation	ER20A POSI
Couple (Nm)	20
Tension	100V à 240V 50/60Hz et 100V à 350V DC
Puissance (W)	15

Temps de manœuvre (90°) (s)	25
Platine ISO	F03/F05+F04
Entrainement (étoile) (mm)	14

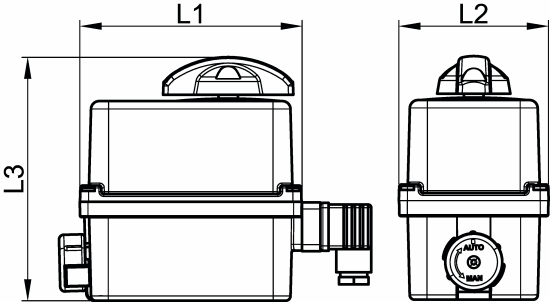

L1 (mm)	136
L2 (mm)	92
L3 (mm)	152

CAD models

Request for quotation

Product selection

Index	Selector	Référence fabricant	Désignation	Désignation	Couple (Nm)	Tension	Puissance (W)	Temps de manœuvre (90°) (s)	Platine ISO	Entrainement (étoile) (mm)	L1 (mm)	L2 (mm)	L3 (mm)
1	1	950842-20A	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-20A	ER20A POSI	20	100V à 240V 50/60Hz et 100V à 350V DC	15	25	F03/F05+F04	14	136	92	152
2	2	950842-20B	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-20B	ER20B POSI	20	15V à 30V 50/60Hz et 12V à 48V DC	15	25	F03/F05+F04	14	136	92	152
3	3	950842-35A	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-35A	ER35A POSI	35	100V à 240V 50/60Hz et 100V à 350V DC	45	40	F05 / F07	22	151	128	176
4	4	950842-35B	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-35B	ER35B POSI	35	15V à 30V 50/60Hz et 12V à 48V DC	45	41	F05 / F07	22	151	128	176
5	5	950842-60A	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-60A	ER60A POSI	60	100V à 240V 50/60Hz et 100V à 350V DC	45	79	F05 / F07	22	151	128	176
6	6	950842-60B	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-60B	ER60B POSI	60	15V à 30V 50/60Hz et 12V à 48V DC	45	79	F05 / F07	22	151	128	176
7	7	950842-100A	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-100A	ER100A POSI	100	100V à 240V 50/60Hz et 100V à 350V DC	45	119	F05 / F07	22	151	128	176
8	8	950842-100B	50842 ACTIONNEUR ÉLECTRIQUE 90° AVEC MODULE DE POSITIONNEMENT 4/20 MA - IP66 - 950842-100B	ER100B POSI	100	15V à 30V 50/60Hz et 12V à 48V DC	45	119	F05 / F07	22	151	128	176

Product Description

Actionneur électrique 90° avec module de positionnement 4/20 mA - IP66

Environnement :
• Température de service de l'actionneur : -10°C à +55°C
• Protection IP 66 avec carter plastique
• Indicateur visuel de position

Fonctionnement :
• Actionneur électrique 90°
• Module de positionnement intégré pour le pilotage de la vanne avec signal 4-20mA (ou 0/10V)
• Facteur de marche S4 - 50% (norme IEC34). Jusqu'à 150 démarrages / heure
• 4 contacts fin de course (2 pour le contrôle moteur + 2 auxiliaires réglables pour rétro-information)
• Présence d'une résistance anti-condensation régulée
• Commande manuelle de secours avec système de débrayage par ressort
• Limiteur de couple électronique
• Relais de report de défaut
• Connexion RS485

Liaisons extérieures :
• Mode d'entrainement par étoile
• Platine de fixation ISO

Raccordement électrique :
• 1 connecteur 3P+T DIN 43650 et 1 presse-étoupe ISO M20x1.5

En Option :
• 2ème connecteur DIN 43650, 1 ou 2 connecteur(s) M12 3P+T... (nous consulter pour d'autres options)

Choix du couple : pour un bon fonctionnement de l'actionneur, prendre un coefficient de sécurité minimum de 2 sur le couple maximum de la vanne à motoriser.

Retrouvez également l'actionneur électrique 90° IP66, l'actionneur électrique 90° Failsafe IP66 et l'actionneur électrique 180° IP66.

Documentation

Actionneur électrique 90° avec module de positionnement 4/20 mA - IP66 - Fiche technique (PDF - 540 Ko)
