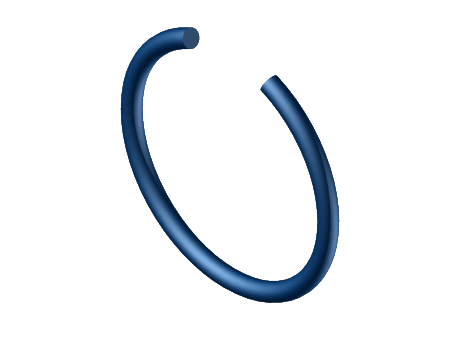

RB Runddrahtsprengring für Bohrungen nach DIN 7993

Hersteller SEEGER-ORBIS
Bezeichnung RB Runddrahtsprengring für Bohrungen nach DIN 7993
Referenz RB 7
Vermerk Ungespannt
Omniclass number 23.13.23.11.13.25
CAD-Modelle
Teilen
Stellen Sie bitte sicher, dass dieses Programm installiert ist.

Produktauswahl

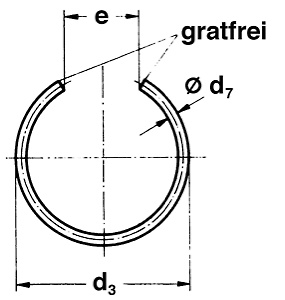

Index Selector Bezeichnung Nennmaß d1 Draht d7* freier Durchmesser d3 e bei d3 Nut Durchmesser d2
1 1 RB 7 7 0.8 7.9 4 7.8
2 2 RB 8 8 0.8 8.9 4 8.8
3 3 RB 10 10 0.8 10.9 4 10.8
4 4 RB 12 12 1 13.2 6 13
5 5 RB 14 14 1 15.2 6 15
6 6 RB 16 16 1.6 17.8 8 17.6
7 7 RB 18 18 1.6 19.8 8 19.6
8 8 RB 20 20 2 22.3 10 22
9 9 RB 22 22 2 24.3 10 24
10 10 RB 24 24 2 26.3 10 26
11 11 RB 25 25 2 27.3 10 27
12 12 RB 26 26 2 28.3 10 28
13 13 RB 28 28 2 30.3 10 30
14 14 RB 30 30 2 32.3 10 32
15 15 RB 32 32 2.5 34.9 12 34.5
16 16 RB 35 35 2.5 37.9 12 37.5
17 17 RB 38 38 2.5 40.9 12 40.5
18 18 RB 40 40 2.5 42.9 12 42.5
19 19 RB 42 42 2.5 45 16 44.5
20 20 RB 45 45 2.5 48.8 16 47.5
21 21 RB 48 48 2.5 51 16 50.5
22 22 RB 50 50 2.5 53 16 52.5
23 23 RB 55 55 3.2 58.9 20 58.2
24 24 RB 60 60 3.2 63.9 20 63.2
25 25 RB 65 65 3.2 68.9 20 68.2
26 26 RB 70 70 3.2 74 25 73.2
27 27 RB 75 75 3.2 79 25 78.2
28 28 RB 80 80 3.2 84 25 83.2
29 29 RB 85 85 3.2 89 25 88.2
30 30 RB 90 90 3.2 94 25 93.2
31 31 RB 95 95 3.2 99 25 98.2
32 32 RB 100 100 3.2 104.2 32 103.2
33 33 RB 105 105 3.2 109.2 32 108.2
34 34 RB 110 110 3.2 114.2 32 113.2
35 35 RB 115 115 3.2 119.2 32 118.2
36 36 RB 120 120 3.2 124.2 32 123.2
37 37 RB 125 125 3.2 129.2 32 128.2
Zustand

Produktbeschreibung

Sprengring, Runddraht, für Bohrungen
