AK Seeger-K-Ringe für Wellen

CAD-Modelle

Angebotsanfrage

Produktauswahl

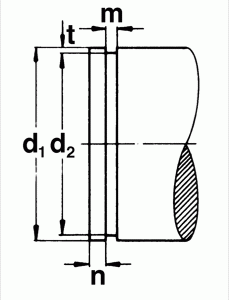

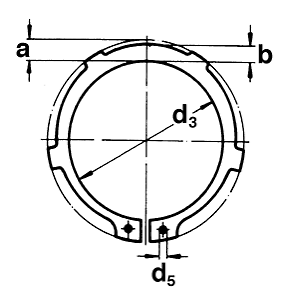

Index	Selector	Bezeichnung	Nennmaß d1	s	d3	d5	Nut Durchmesser d2	Lappen**
1	1	AK 16	16	1	14.7	1.7	15.2	6
2	2	AK 17	17	1	15.7	1.7	16.2	6
3	3	AK 18	18	1.2	16.5	2	17	6
4	4	AK 20	20	1.2	18.5	2	19	6
5	5	AK 22	22	1.2	20.5	2	21	6
6	6	AK 24	24	1.2	22.2	2	22.9	6
7	7	AK 25	25	1.2	23.2	2	23.9	6
8	8	AK 26	26	1.2	24.2	2	24.9	6
9	9	AK 28	28	1.5	25.9	2	26.6	6
10	10	AK 29	29	1.5	26.9	2	27.6	6
11	11	AK 30	30	1.5	27.9	2	28.6	6
12	12	AK 32	32	1.5	29.6	2.5	30.3	6
13	13	AK 34	34	1.5	31.5	2.5	32.3	6
14	14	AK 35	35	1.5	32.2	2.5	33	6
15	15	AK 37	37	1.75	34.2	2.5	35	6
16	16	AK 38	38	1.75	35.2	2.5	36	6
17	17	AK 40	40	1.75	36.5	2.5	37.5	6
18	18	AK 42	42	1.75	38.5	2.5	39.5	6
19	19	AK 45	45	1.75	41.5	2.5	42.5	6
20	20	AK 50	50	2	45.8	2.5	47	6
21	21	AK 55	55	2	50.8	2.5	52	6
22	22	AK 58	58	2	53.8	2.5	55	6
23	23	AK 60	60	2	55.8	2.5	57	8
24	24	AK 62	62	2	57.8	2.5	59	8
25	25	AK 65	65	2.5	60.8	3	62	8
26	26	AK 68	68	2.5	63.5	3	65	8
27	27	AK 70	70	2.5	65.5	3	67	8
28	28	AK 75	75	2.5	70.5	3	72	8
29	29	AK 80	80	2.5	74.5	3	76.5	8
30	30	AK 85	85	3	79.5	3.5	81.5	8
31	31	AK 90	90	3	84.5	3.5	86.5	8
32	32	AK 95	95	3	89.5	3.5	91.5	8
33	33	AK 100	100	3	94.5	3.5	96.5	8
34	34	AK 110	110	4	103	3.5	106	8
35	35	AK 120	120	4	113	3.5	116	8

Zustand

Sicherungsring DIN 983, zur Festlegung von Teilen mit großen Fasen

Sicherungsringe und Sprengringe
