Sprengringe für Bohrungen

Hersteller	Myonic GmbH
Bezeichnung	Sprengringe für Bohrungen
Herstellerteilenummer	BSR 4
Produktseite	https://myonic.com/produkte/

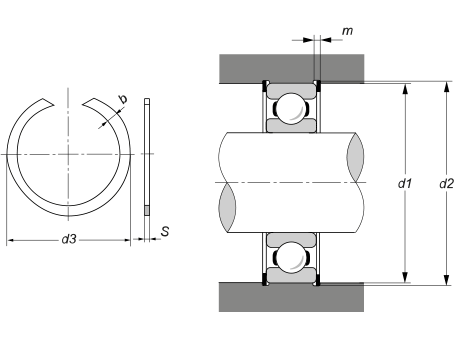

Gehäuse d1 [mm]	4
Sprengring d3 min [mm]	4.40

Sprengring b [mm]	0.50
Sprengring s [mm]	0.30
Nut D2 [mm]	4.30
Nut m [mm]	0.33
Verwendbar für Kugellager mi Innendurchmesser [mm]	4
Zoll	.1562

CAD-Modelle

Angebotsanfrage

Produktauswahl

Index	Selector	Herstellerteilenummer	Bezeichnung	Produktseite	Gehäuse d1 [mm]	Sprengring d3 min [mm]	Sprengring b [mm]	Sprengring s [mm]	Nut D2 [mm]	Nut m [mm]	Verwendbar für Kugellager mi Innendurchmesser [mm]	Zoll
1	1	BSR 4	Sprengringe für Bohrungen	myonic.com	4	4.40	0.50	0.30	4.30	0.33	4	.1562
2	2	BSR 5	Sprengringe für Bohrungen	myonic.com	5	5.45	0.50	0.30	5.30	0.33	5
3	3	BSR 6	Sprengringe für Bohrungen	myonic.com	6	6.45	0.50	0.30	6.30	0.33	6
4	4	BSR 7	Sprengringe für Bohrungen	myonic.com	7	7.50	0.50	0.30	7.30	0.33	7
5	5	BSR 8	Sprengringe für Bohrungen	myonic.com	8	8.60	0.70	0.40	8.40	0.44	8	.3125
6	6	BSR 9	Sprengringe für Bohrungen	myonic.com	9	9.60	0.70	0.40	9.40	0.44	9
7	7	BSR 10	Sprengringe für Bohrungen	myonic.com	10	10.65	0.70	0.40	10.40	0.44	10
8	8	BSR 11	Sprengringe für Bohrungen	myonic.com	11	11.65	0.70	0.40	11.40	0.44	11
9	9	BSR 12	Sprengringe für Bohrungen	myonic.com	12	12.75	0.90	0.50	12.50	0.55	12
10	10	BSR 13	Sprengringe für Bohrungen	myonic.com	13	13.75	0.90	0.50	13.50	0.55	13
11	11	BSR 14	Sprengringe für Bohrungen	myonic.com	14	14.80	0.90	0.50	14.50	0.55	14
12	12	BSR 15	Sprengringe für Bohrungen	myonic.com	15	15.80	0.90	0.50	15.50	0.55	15
13	13	BSR 16	Sprengringe für Bohrungen	myonic.com	16	16.85	0.90	0.50	16.50	0.55	16
14	14	BSR 17	Sprengringe für Bohrungen	myonic.com	17	17.85	0.90	0.50	17.50	0.55	17
15	15	BSR 19	Sprengringe für Bohrungen	myonic.com	19	20.00	1.10	0.60	19.60	0.66	19	.7500
