WEH® Verschraubung mit Schott-Verschraubung Set

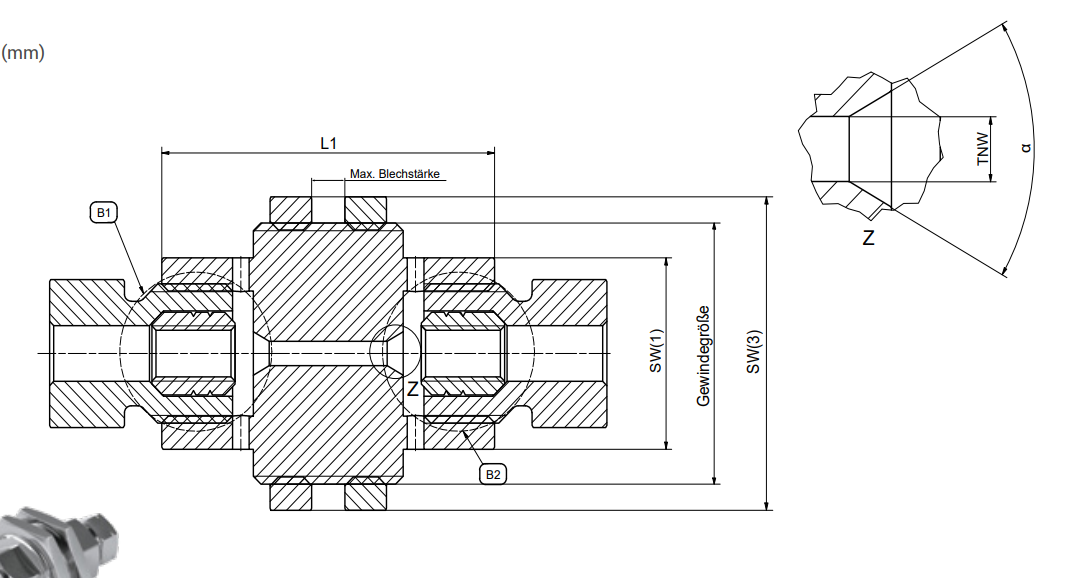

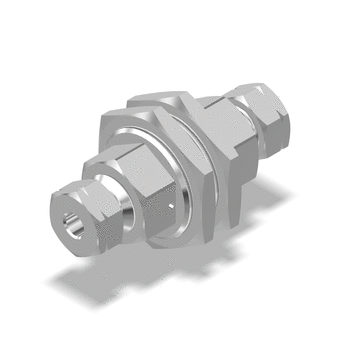

Mit zwei identischen Anschlüssen

Hersteller	WEH Verbindungstechnik
Bezeichnung	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, 1 1/8“-12 UNF, TNW: 5,0 mm
Bestellnummer	C1-189651
Technische Nennweite	5 mm
Max. zulässiger Betriebsdruck PS	4.200 bar
Temperaturbereich	+5 °C bis +50 °C
Medium	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)

CAD-Modelle

Angebotsanfrage

Produktauswahl

Index	Selector	Bestellnummer	Bezeichnung	Technische Nennweite	Max. zulässiger Betriebsdruck PS	Temperaturbereich	Medium
1	1	C1-189651	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, 1 1/8“-12 UNF, TNW: 5,0 mm	5 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
2	5	C1-189649	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, M30x2, TNW: 5,0 mm	5 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
3	6	C1-189652	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, 3/4“-16 UNF, TNW: 4,0 mm	4 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
4	7	C1-189648	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, M20x1,5, TNW: 4,0 mm	4 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
5	8	C1-189650	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, 9/16"-18 UNF, TNW: 2,8 mm	2,8 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
6	9	C1-189647	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 4.200 bar, M16x1,5, TNW: 2,8 mm	2,8 mm	4.200 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
7	10	C1-189646	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, 1 1/8“-12 UNF, TNW: 8,0 mm	8 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
8	11	C1-189643	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, M30x2, TNW: 8,0 mm	8 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
9	12	C1-189645	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, 3/4“-16 UNF, TNW: 5,0 mm	5 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
10	2	C1-189642	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, M20x1,5, TNW: 5,0 mm	5 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
11	3	C1-189644	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, 9/16"-18 UNF, TNW: 2,8 mm	2,8 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
12	4	C1-189641	WEH® Verschraubung mit Schott-Verschraubung, Druck PS 2.500 bar, M16x1,5, TNW: 2,8 mm	2,8 mm	2.500 bar	+5 °C bis +50 °C	Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)

Produktbeschreibung

Die WEH® Ultra-Hochdruck Verschraubungen stellen die leckagefreie Verschraubung von Rohrkomponenten sicher.

Die Konus-/Gewindeverschraubungen (Cone and Thread) stellen ein einfaches und verlassliches Verschraubungssystem dar. Alle Fittings werden komplett mit den passenden Verschraubungen geliefert.

Die Hochdruckverschraubungen sind metallisch dichtend und können mehrfach wiederverschraubt werden.

Sie sind geeignet für Druckbereiche bis zu 10.000 bar / 150.000 psi. Einsatzbereit für unterschiedliche Medien der Fluidgruppe 2 (nach DGR 2014/68/EU) wie Luft, Wasser und Hydrauliköl. Passend für Rohrleitungen in den marktüblichen Größen 1/4”, 3/8” und 9/16”. Unsere Verschraubungen sind sowohl mit metrischen als auch mit zölligen Gewinden erhältlich.

Bei den Druckstufen 2.500 bar (35.000 psi) und 4.200 bar (60.000 psi) erfolgt die Verschraubung mit einem 58° Außenkonus am Rohrende in einen 60° Innenkonus am Fitting.

Für die Druckstufe 7.000 bar und 10.000 bar bieten wir spezielle hochdichte Verschraubungen mit 120° Innenkonus an, das Rohrende wird dann mit einem 116° Außenkonus versehen.

Für das Aufbringen und Nacharbeiten des Außenkonus auf die Rohrenden bzw. die Instandsetzung der Innenkonen, bietet WEH sämtliche notwendigen Werkzeuge an.

Einsatzgebiete und Anwendungen

Die WEH® Ultra-Hochdruck Verschraubungen sind grundsätzlich für die Anwendung in ausgelegt. Typische Anwendungen sind Hydrauliksysteme in Hydroforming- und Wasserstrahlanlagen, Hochdruckprüfständen, isostatischen Pressen für die Keramikherstellung sowie Hochdruckapplikationen in der Chemie und Lebensmittelverarbeitung.
