End of Life - Stahlspannschienen

Hersteller	Technische Antriebselemente GmbH - Germany
Bezeichnung	Stahlspannschienen
Referenz	G 71

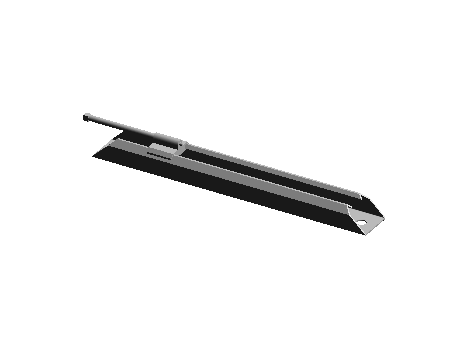

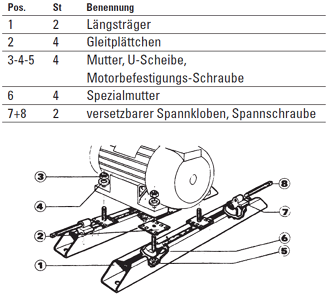

Vermerk	2 Längsträger
Vermerk1	4 Gleitplättchen
Vermerk2	4 Mutter, U-Scheibe, Motorbefestigungs-Schraube
Vermerk3	4 Spezialmutter
Vermerk4	2 versetzbarer Spannkloben, Spannschraube

CAD-Modelle

Angebotsanfrage

Produktauswahl

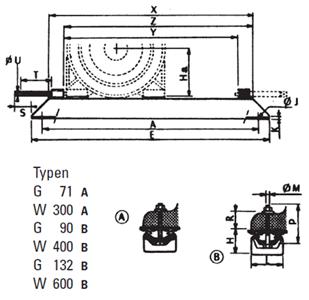

Index	Selector	Bestell Nr.	Motor-Achs	X (mm)	Y (mm)	Z (mm)	A (mm)	E (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	P (mm)	R (mm)	S (mm)	T (mm)	U (mm)	Spannschrauben Gewinde	Spannschrauben Mitten höhe (mm)	max. Last Schiene in A/2 oder A/4 (daN)	Gewicht / Paar (kg)
1	1	G 71	56	262	206	234	280	312	28	10.5	1.5	40.2	6	35	13	20	75	6	M 8	34	90	1.2
2	2	G 71	63	262	206	234	280	312	28	10.5	1.5	40.2	6	35	13	20	75	6	M 8	34	90	1.2
3	3	G 71	71	262	206	234	280	312	28	10.5	1.5	40.2	6	35	13	20	75	6	M 8	34	90	1.2
4	4	W 300	80	325	265	295	343	375	28	10.5	1.5	40.2	6	35	13	20	75	6	M 8	34	75	1.3
5	5	G 90	80	324	264	294	355	395	40	13	2.5	50	8	45	18.5	30	97	8	M 10	47.5	285	3
6	6	G 90	90	324	264	294	355	395	40	13	2.5	50	8	45	18.5	30	97	8	M 10	47.5	285	3
7	7	G 90	100	324	264	294	355	395	40	13	2.5	50	8	45	18.5	30	97	8	M 10	47.5	285	3
8	8	W 400	100	424	354	394	455	495	40	13	2.5	50	8	45	18.5	32	97	8	M 10	47.5	225	3.5
9	9	W 400	112	424	354	394	455	495	40	13	2.5	50	8	45	18.5	32	97	8	M 10	47.5	225	3.5
10	10	G 132	100	442	368	405	480	530	49.5	15	7	60	10	55	23.5	37	119	9	M 12	57.5	425	6.1
11	11	G 132	112	442	368	405	480	530	49.5	15	7	60	10	55	23.5	37	119	9	M 12	57.5	425	6.1
12	12	G 132	132	442	368	405	480	530	49.5	15	7	60	10	55	23.5	37	119	9	M 12	57.5	425	6.1
13	13	W 600	160	542	473	502	580	630	49.5	15	7	60	10	55	23.5	37	119	9	M 12	57.5	350	6.5
14	14	G 180	160	575	475	525	630	686	60.5	19	7	75	12	70	34	50	154	12	M 16	73	920	10.7
15	15	G 180	180	575	475	525	630	686	60.5	19	7	75	12	70	34	50	154	12	M 16	73	920	10.7
16	16	G 225	200		623	698	800	864	75	24	28.5	90	16	70	41	167	300	16	M 20	90	1630	16.2
17	17	G 225	225		623	698	800	864	75	24	28.5	90	16	70	41	167	300	16	M 20	90	1630	16.2
18	18	G 280	250		764	864	1000	1072	100	30	35	112	20	80	48	200	360	19	M 24	120	2900	36.1
19	19	G 280	280		764	864	1000	1072	100	30	35	112	20	80	48	200	360	19	M 24	120	2900	36.1
20	20	G 355	315		946	1064	1250	1330	125	30	36	130	24	100	62	230	430	21	M 27	150	4630	59.5
21	21	G 355	355		946	1064	1250	1330	125	30	36	130	24	100	62	230	430	21	M 27	150	4630	59.5
