AS-System

Hersteller	Technische Antriebselemente GmbH - Germany
Bezeichnung	AS-System
Referenz	AS106
Vermerk	S10
Vermerk2	C106 + E106
Vermerk3	500 mm

CAD-Modelle

Angebotsanfrage

Produktauswahl

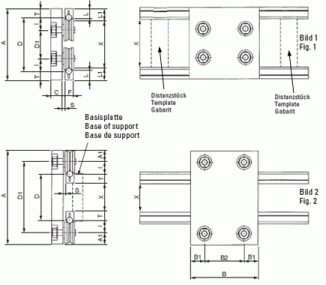

Index	Selector	Bestell Nr.	Schiene	Rolle	I (mm)	T (mm)	C (mm)	F (mm)	L (mm)	L1 (mm)	S (mm)	B (mm)	B1 (mm)	B2 (mm)	A1 (mm)
1	1	AS106	S10	C106 + E106	14.5	15.5	10	14.5	17	20.5	1.5	51	12	27	12
2	2	AS208	S10	C208 + E208	18	15.5	15	14.5	17	20.5	2.5	67	16	35	16
3	3	AS208R	S10	C208R + E208R	18	15.5	20	14.5	17	20.5	2.5	67	16	35	16
4	4	AS210	S10	C210 + E210	22	15.5	20	14.5	17	20.5	5	77	17.5	40	20
5	5	AS312	S20	C312 + E312	28	25	20	27	27	35	1	91	22	47	22
6	6	AS316	S20	C316 + E316	28	25	25	27	27	35	6.5	91	22	47	22
7	7	AS416	S20	C416 + E416	35	25	25	27	27	35	6.5	123	30	63	30
8	8	AS416R	S20	C416R + E416R	35	25	25	27	27	35	6.5	123	30	63	30
9	9	AS420	S20	C420 + E420	35	25	25	27	27	35	6.5	123	30	63	30

Rolle

X (mm)

Länge (mm)

Position des Wagens (mm)

Führungsschiene

Dokumentation

Datenblatt AS System
