ACBAR-Exzentergetriebe, Typ AS, Flanschgetriebe

Hersteller	Technische Antriebselemente GmbH - Germany
Bezeichnung	ACBAR-Exzentergetriebe, Typ AS, Flanschgetriebe
Referenz	AS 01

CAD-Modelle

Angebotsanfrage

Produktauswahl

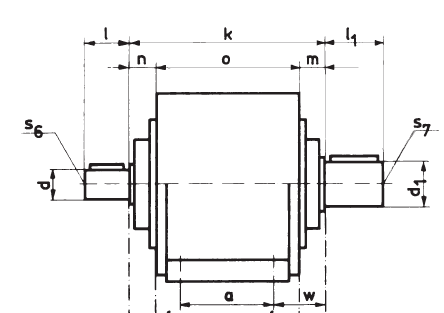

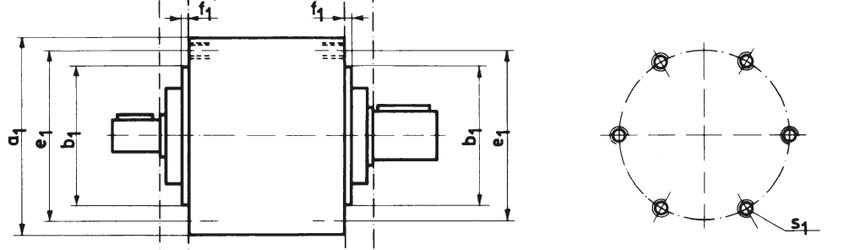

Index	Selector	Bestell Nr.	Nenndrehmoment (N.m)	Reduktion Min.	Reduktion Max.	a1 (mm)	b1 (mm)	d (mm)	d1 (mm)	e1 (mm)	f1 (mm)	k (mm)	l (mm)	l1 (mm)	m (mm)	n (mm)	o (mm)	s1	s6	s7
1	1	AS 01	10	5,011:1	5049:1	75		6	10	67		80	12	20	15	15	50	4M4x5
2	2	AS 11	80	2,5:1	8855:1	118	95	14	19	107	4	136	30	40	30	26	80	4M6x10	M4	M6
3	3	AS 81	150	5,8:1	13600:1	165	135	19	24	150	3	165	40	50	20	20	125	4M6x20	M6	M6
4	4	AS 121	250	7:1	8007:1	185	140	24	28	170	4	188	45	50	23	23	142	8M6x20	M6	M8
5	5	AS 12/451	450	7:1	8007:1	185	140	24	32	170	4	188	45	60	23	23	142	8M6x20	M6	M10
6	6	AS 251	600	4,5:1	10152:1	212	170	28	38	195	4	210	50	80	32	32	146	4M8x24	M8	M10
7	7	AS 501	1000	6:1	10441:1	260	190	32	55	240	3	269	60	100	35	35	199	6M8x24	M10	M16
