Von FRANZ RÜBIG & SÖHNE GmbH & Co KG Schmiedetechnik

Rohr-Klappstecker

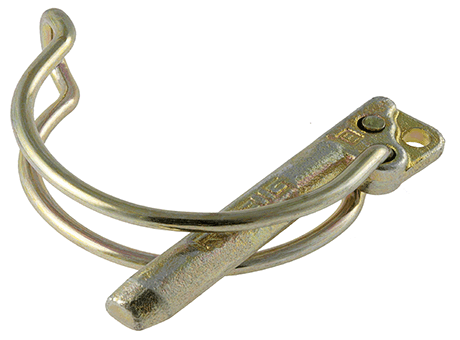

Bolzen gesenkgeschmiedet nach DIN 11023 / Rohrbügel aus Federstahldraht / galvanisch verzinkt

Hersteller	FRANZ RÜBIG & SÖHNE GmbH & Co KG Schmiedetechnik
Bezeichnung	Rohr-Klappstecker 5x32
Bestellnummer	06472500
Größe	5x32
Webshop LINK:	https://www.rubig-shop.com/produkt/rohr-klappstecker-47-5x32/

CAD-Modelle

Angebotsanfrage

Produktauswahl

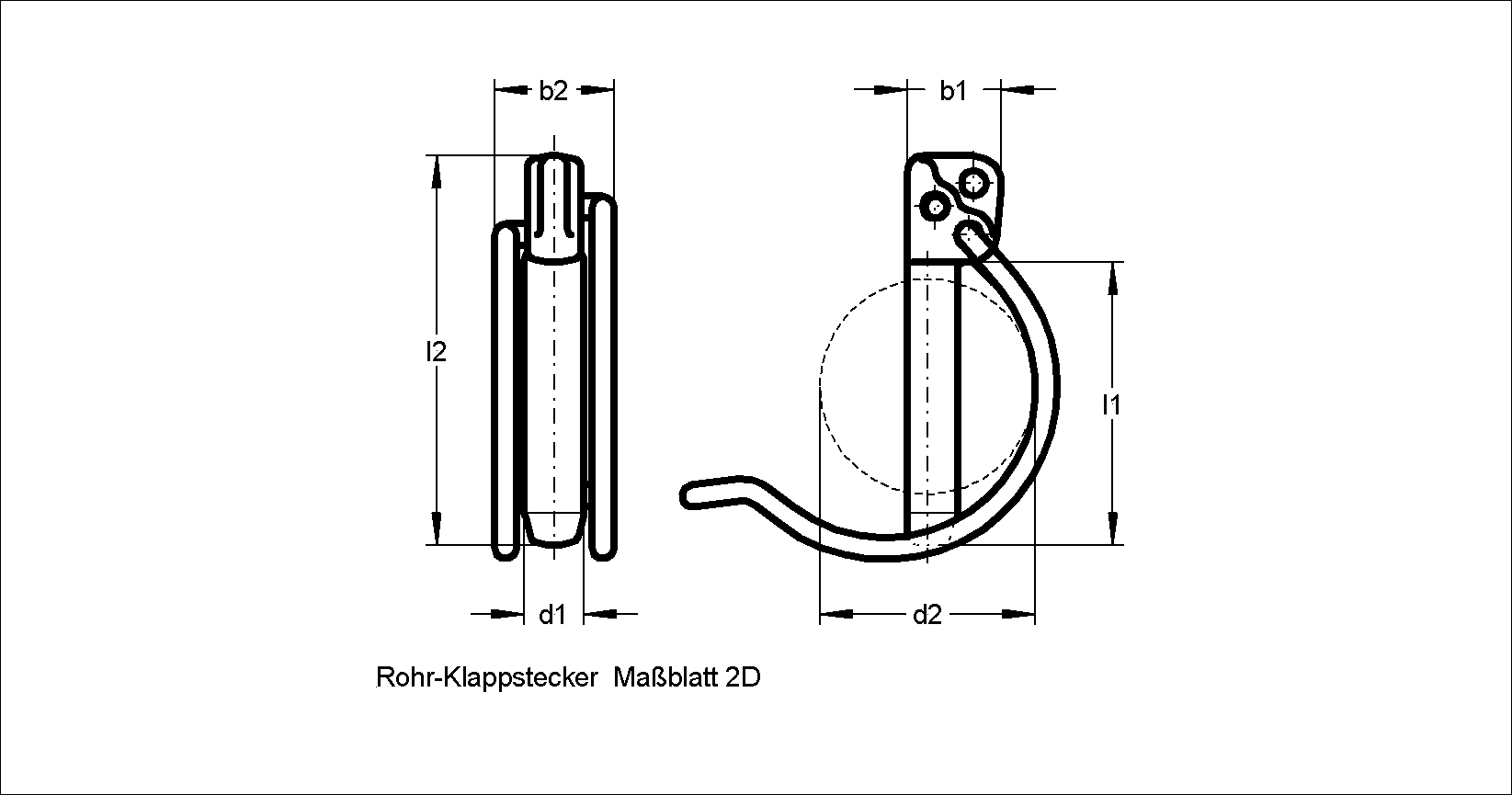

Index	Selector	Bestellnummer	Bezeichnung	b1	b2	d1	d2	l1	l2	Größe
1	1	06472500	Rohr-Klappstecker 5x32	11	16	4,7	30	32	48	5x32
2	2	06472502	Rohr-Klappstecker 5x42	13,5	20	4,5	35	42	63	5x42
3	3	06572500	Rohr-Klappstecker 6x32	11	16	5,7	30	32	48	6x32
4	4	06552500	Rohr-Klappstecker 6x42	13,5	20	5,5	35	42	63	6x42
5	5	06552501	Rohr-Klappstecker 6x55	15	24	5,5	50	55	72	6x55
6	6	06552900	Rohr-Klappstecker 6x62	20	24	5,5	50	62	83	6x62
7	7	06772501	Rohr-Klappstecker 8x32	11	16	7,7	30	32	48	8x32
8	8	06752500	Rohr-Klappstecker 8x42	13,5	20	7,5	35	42	63	8x42
9	9	06752501	Rohr-Klappstecker 8x55	15	22	7,5	50	55	72	8x55
10	10	06752900	Rohr-Klappstecker 8x62	20	24	7,5	50	62	83	8x62
11	11	06752504	Rohr-Klappstecker 8x75	21,5	25	7,5	65	75	95	8x75
12	12	06952500	Rohr-Klappstecker 10x45	15	20	9,5	40	45	62	10x45
13	13	06952501	Rohr-Klappstecker 10x55	15	24	9,5	50	55	72	10x55
14	14	06952502	Rohr-Klappstecker 10x65	21,5	24	9,5	50	65	85	10x65
15	15	06952504	Rohr-Klappstecker 10x75	21,5	25	9,5	65	75	95	10x75
16	16	06112500	Rohr-Klappstecker 12x45-	15	20	10,5	40	45	62	12x45-
17	17	06122500	Rohr-Klappstecker 12x45+	15	20	11,5	40	45	62	12x45+
18	18	06122501	Rohr-Klappstecker 12x55+	15	24	11,5	50	55	72	12x55+
19	19	06122502	Rohr-Klappstecker 12x65	21,5	24	11,5	50	65	85	12x65
20	20	06122504	Rohr-Klappstecker 12x75	21,5	25	11,5	65	75	95	12x75
21	21	06162501	Rohr-Klappstecker 17x75	21,5	25	15,5	65	75	95	17x75
22	22	06162502	Rohr-Klappstecker 17x60	20	24	15,5	50	60	80	17x60

Produktbeschreibung

Rohr-Klappstecker zur Sicherung von Rohrverbindungen

−geschmiedeter Bolzen nach DIN11023
−zuätzliche Bohrung zur Aufnahme einer Sicherungskette
−halbrunder Federbügel aus Federstahldraht
−galvanisch verzinkt und dickschichtpassiviert
