31-87 BILLE PORTEUSE

CAD-Modelle

Angebotsanfrage

Produktauswahl

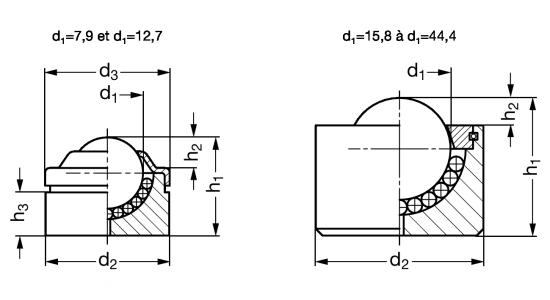

Index	Selector	Référence fabricant	Désignation	d1 (mm)	d2 (mm)	d3 (mm)	h1 (± 0,3) (mm)	h2 (± 0,3) (mm)	h3 (mm)	Charge max (N)
1	1	31-871-7	31-87 BILLE PORTEUSE - 31-871-7	7,9	18	18	12	2	5,1	120
2	2	31-871-12	31-87 BILLE PORTEUSE - 31-871-12	12,7	22	22,2	17,5	5,5	7,7	200
3	3	31-871-15	31-87 BILLE PORTEUSE - 31-871-15	15,8	24	-	20	5	-	500
4	4	31-871-22	31-87 BILLE PORTEUSE - 31-871-22	22,2	36,5	-	30	6	-	1300
5	5	31-871-30	31-87 BILLE PORTEUSE - 31-871-30	30,1	44,4	-	36,8	7,5	-	2500
6	6	31-871-44	31-87 BILLE PORTEUSE - 31-871-44	44,4	62,6	-	53,5	13	-	6000

MATIERE
• Corps en acier tourné, zingué, passivé bleu.
• Bille en acier brut.
SUR DEMANDE
• Bille en polyamide.
• Bille en inox.
• Corps en inox.
