31-85 BILLE PORTEUSE

Fabricant	EMILE MAURIN
Désignation	31-85 BILLE PORTEUSE - 31-851-15
Référence fabricant	31-851-15
Corps	Acier
Bille	Acier

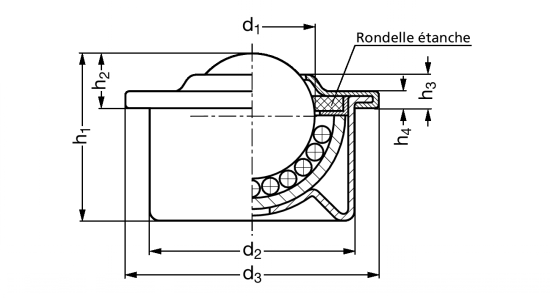

d1 (mm)	15,8
d2 (mm)	24

d3 (mm)	31
h1 (+/-0,3) (mm)	21
h2 (+/-0,3) (mm)	9,5
h3 (+/-0,3) (mm)	5
h4 (mm)	2,9
Charge max. (N)	500

CAD-Modelle

Angebotsanfrage

Produktauswahl

Index	Selector	Référence fabricant	Désignation	Corps	Bille	d1 (mm)	d2 (mm)	d3 (mm)	h1 (+/-0,3) (mm)	h2 (+/-0,3) (mm)	h3 (+/-0,3) (mm)	h4 (mm)	Charge max. (N)
1	1	31-851-15	31-85 BILLE PORTEUSE - 31-851-15	Acier	Acier	15,8	24	31	21	9,5	5	2,9	500
2	4	31-851-22	31-85 BILLE PORTEUSE - 31-851-22	Acier	Acier	22,2	36	45	29,5	9,8	6	2,9	1200
3	5	31-851-30	31-85 BILLE PORTEUSE - 31-851-30	Acier	Acier	30,1	45	55	37,8	13,8	7	3,7	2000
4	6	31-853-15	31-85 BILLE PORTEUSE - 31-853-15	Acier	Polyacétal	15,8	24	31	21	9,5	5	2,9	70
5	7	31-853-22	31-85 BILLE PORTEUSE - 31-853-22	Acier	Polyacétal	22,2	36	45	29,5	9,8	6	2,9	100
6	8	31-853-30	31-85 BILLE PORTEUSE - 31-853-30	Acier	Polyacétal	30,1	45	55	37,8	13,8	7	3,7	150
7	9	31-855-15	31-85 BILLE PORTEUSE - 31-855-15	Acier	Inox	15,8	24	31	21	9,5	5	2,9	300
8	10	31-855-22	31-85 BILLE PORTEUSE - 31-855-22	Acier	Inox	22,2	36	45	29,5	9,8	6	2,9	900
9	11	31-855-30	31-85 BILLE PORTEUSE - 31-855-30	Acier	Inox	30,1	45	55	37,8	13,8	7	3,7	1500
10	2	31-857-15	31-85 BILLE PORTEUSE - 31-857-15	Inox	Inox	15,8	24	31	21	9,5	5	2,9	300
11	3	31-857-22	31-85 BILLE PORTEUSE - 31-857-22	Inox	Inox	22,2	36	45	29,5	9,8	6	2,9	900

Produktbeschreibung

MATIERE
• Corps en tôle emboutie en acier zingué ou en inox(AFNOR Z 6 CN 18-09, Werk. 1.4301, AISI 304)
• Bille en acier, en polyacétal (POM) ou en inox (AFNOR Z 100 CD 17, Werk 1.4125, AISI 440 C).
• Rondelle d'étanchéité en feutre (sauf pour d1 = 15,8).
UTILISATION
• Température maximum d'emploi 100°C avec une bille acier et 60°C avec une bille polyacétal.
• Le modèle sans rondelle d'étanchéité peut être utilisé à des températures plus élevées mais la charge maxi tolérée sera plus faible :
.125°C : réduire la charge de 10 %.
.150°C : réduire la charge de 20 %.
.170°C : réduire la charge de 30 %.
.200°C : réduire la charge de 50 %.
• Voir les caractéristiques techniques des billes porteuses p.xxx.

Dokumentation

Bille porteuse 31-85 (Pdf)

Bille porteuse - Caractéristiques techniques
